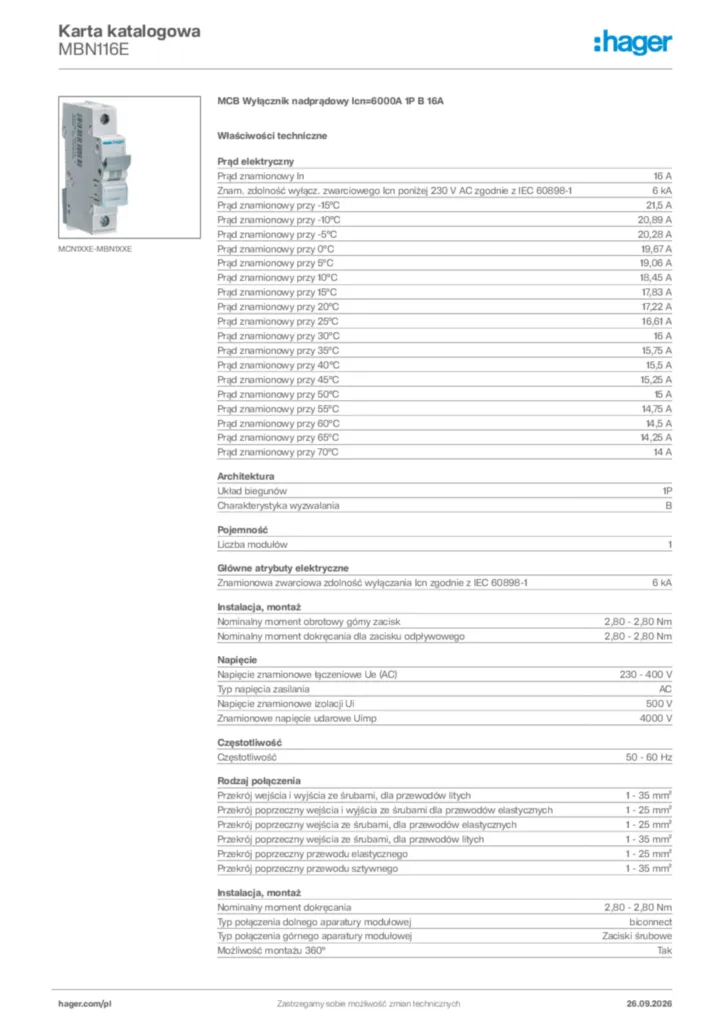

MCB Wyłącznik nadprądowy Icn=6000A 1P B 16A MBN116E
EAN
3250614312762
Liczba w opakowaniu
12 szt.
Grupa rabatowa
APA
Cena
24,30zł
/ szt.
*
Zaloguj się, aby utworzyć listę produktów
Aby tworzyć listy produktów, musisz być zalogowany na swoje konto myHager
Uzupełnij swój system
Akcesoria opcjonalne
-
Adapter do montażu na szynie DIN 1 dostępne produkty
-
Akcesoria mechaniczne 1 dostępne produkty
-
Styki pomocnicze i sygnalizacyjne 2 dostępne produkty
-
Wyzwalacz wzrostowy 2 dostępne produkty
-
Wyzwalacz podnapięciowy 2 dostępne produkty
-
Zobacz więcej 3 dostępne inne produkty
Uzupełnij swój system
Specyfikacja techniczna
Prąd elektryczny
-
Prąd znamionowy16 A
-
Znamionowa zwarciowa zdolność łączeniowa Icn przy 230 V AC zgodnie z PN-EN-60898-16 kA
-
Prąd znamionowy w temperaturze -15°C21,19 A
-
Prąd znamionowy w temperaturze -10°C20,89 A
-
Prąd znamionowy w temperaturze -5°C20,17 A
-
Prąd znamionowy w temperaturze 0°C19,66 A
-
Prąd znamionowy w temperaturze 5°C19,16 A
-
Prąd znamionowy w temperaturze 10°C18,65 A
-
Prąd znamionowy w temperaturze 15°C18,14 A
-
Prąd znamionowy w temperaturze 20°C17,63 A
-
Prąd znamionowy w temperaturze 25°C17,13 A
-
Prąd znamionowy w temperaturze 30°C16 A
-
Prąd znamionowy w temperaturze 35°C16,11 A
-
Prąd znamionowy w temperaturze 40°C15,60 A
-
Prąd znamionowy w temperaturze 45°C15,10 A
-
Prąd znamionowy w temperaturze 50°C15 A
-
Prąd znamionowy w temperaturze 55°C14,08 A
-
Prąd znamionowy w temperaturze 60°C13,57 A
-
Prąd znamionowy w temperaturze 65°C13,07 A
-
Prąd znamionowy w temperaturze 70°C12,56 A
Architektura
-
Układ biegunów1P
-
Charakterystyka wyzwalaniaB
Pojemność
-
Liczba modułów1
Główne atrybuty elektryczne
-
Znamionowa zwarciowa zdolność łączeniowa Icn AC zgodnie z PN-EN-60898-16 kA
-
Nominalny moment obrotowy górny zacisk2,80 - 2,80 Nm
-
Nominalny moment dokręcania dla zacisku odpływowego2,80 - 2,80 Nm
Napięcie
-
Napięcie znamionowe łączeniowe Ue (AC)230 - 400 V
-
Typ napięcia zasilaniaAC
-
Napięcie znamionowe izolacji Ui500 V
-
Znamionowe napięcie udarowe Uimp4000 V
Częstotliwość
-
Częstotliwość50 - 60 Hz
Rodzaj połączenia
-
Przekrój wejścia i wyjścia ze śrubami, dla przewodów litych1 - 35 mm²
-
Przekrój poprzeczny wejścia i wyjścia ze śrubami dla przewodów elastycznych1 - 25 mm²
-
Przekrój poprzeczny wejścia ze śrubami, dla przewodów elastycznych1 - 25 mm²
-
Przekrój poprzeczny wejścia ze śrubami, dla przewodów litych1 - 35 mm²
Instalacja, montaż
-
Nominalny moment dokręcania2,80 - 2,80 Nm
-
Typ połączenia dolnego aparatury modułowejbiconnect
-
Typ połączenia górnego aparatury modułowejZacisk śrubowy
-
Możliwość montażu 360°Tak
Bezpieczeństwo
-
Klasa ochronności IPIP20
Warunki użytkowania
-
Stopień zanieczyszczenia zgodnie z PN-EN-60664 / PN-EN-60947-22
-
Klasa ograniczenia energii I²t3
-
Ochrona przed wilgociąDla wszystkich klimatów
-
Zakres temperatur pracy-25 - 70 °C
Moc
-
Całkowite straty mocy dla prądu znamionowego2,44 W
Łączność
-
Typ złącza/wtykuZacisk śrubowy
-
Wyrównanie poziomu zacisków górnych aparatu modułowegoWyrównany zacisk
-
Wyrównanie dolnego połączenia dla urządzeń modułowychWyrównany zacisk
Wymiary
-
Wysokość83 mm
-
Szerokość17,50 mm
-
Głębokość70 mm
