MCB Wyłącznik nadprądowy Icn=6000A 1P B 10A MBN110E

Name: MBN110E
Brand: Hager
SKU: MBN110E23
Price: 27.7 PLN

EAN

3250614312748

Liczba w opakowaniu

12 szt.

Grupa rabatowa

APA

Cena

27,70 zł

/ szt. *

Akcesoria
Specyfikacja techniczna
Wartość dla środowiska
Dokumentacja
Więcej produktów

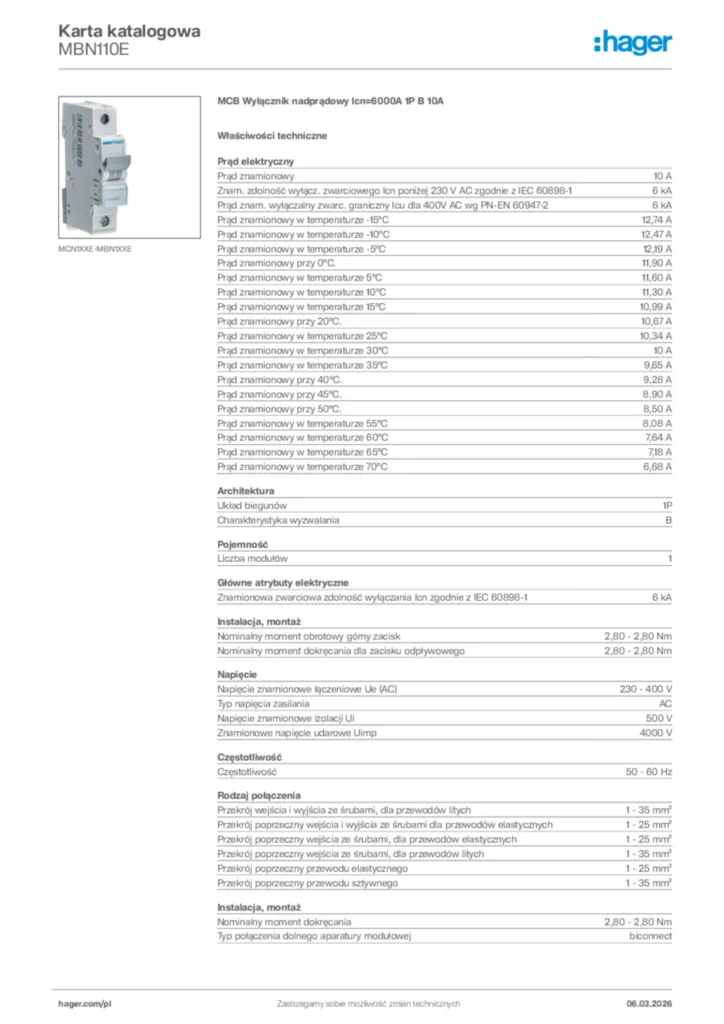

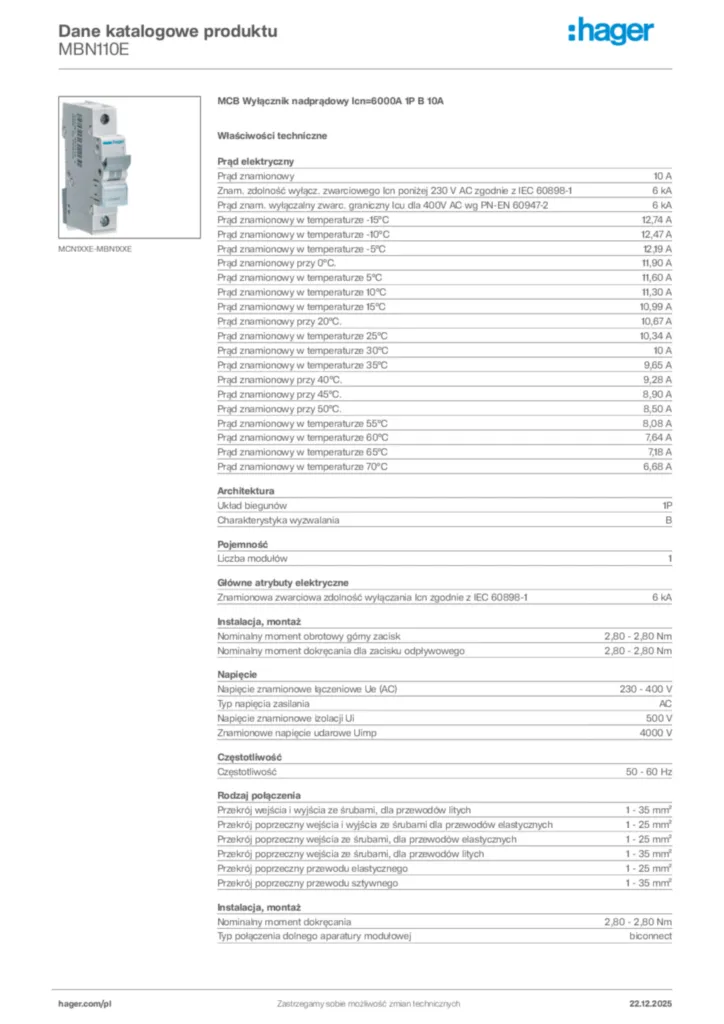

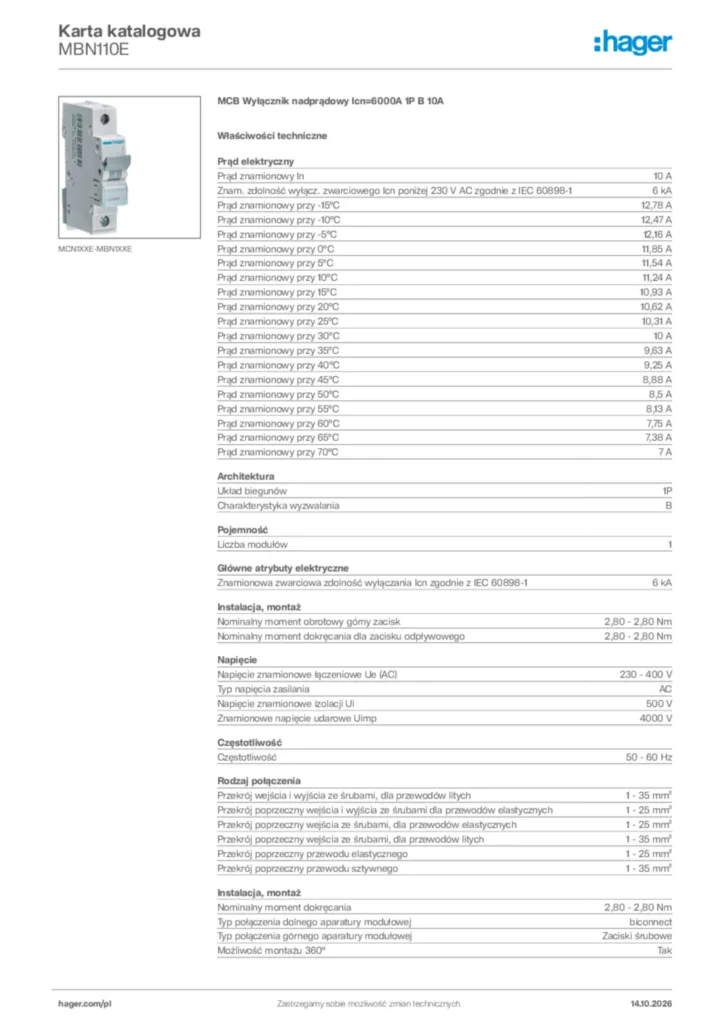

Pobierz kartę produktu

Uzupełnij swój system

Akcesoria opcjonalne

Adapter do montażu na szynie DIN 1 dostępne produkty
Akcesoria mechaniczne 1 dostępne produkty
Styki pomocnicze i sygnalizacyjne 2 dostępne produkty
Wyzwalacz wzrostowy 2 dostępne produkty
Wyzwalacz podnapięciowy 2 dostępne produkty
Zobacz więcej 2 dostępne inne produkty

Specyfikacja techniczna

Prąd znamionowy

10 A
Znam. zdolność wyłącz. zwarciowego Icn poniżej 230 V AC zgodnie z IEC 60898-1

6 kA
Prąd znamionowy w temperaturze -15°C

12,74 A
Prąd znamionowy w temperaturze -10°C

12,47 A
Prąd znamionowy w temperaturze -5°C

12,19 A
Prąd znamionowy przy 0°C.

11,90 A
Prąd znamionowy w temperaturze 5°C

11,60 A
Prąd znamionowy w temperaturze 10°C

11,30 A
Prąd znamionowy w temperaturze 15°C

10,99 A
Prąd znamionowy przy 20°C.

10,67 A
Prąd znamionowy w temperaturze 25°C

10,34 A
Prąd znamionowy w temperaturze 30°C

10 A
Prąd znamionowy w temperaturze 35°C

9,65 A
Prąd znamionowy przy 40°C.

9,28 A
Prąd znamionowy przy 45°C.

8,90 A
Prąd znamionowy przy 50°C.

8,50 A
Prąd znamionowy w temperaturze 55°C

8,08 A
Prąd znamionowy w temperaturze 60°C

7,64 A
Prąd znamionowy w temperaturze 65°C

7,18 A
Prąd znamionowy w temperaturze 70°C

6,68 A

Układ biegunów

1P
Charakterystyka wyzwalania

B

Liczba modułów

1

Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z IEC 60898-1

6 kA

Nominalny moment obrotowy górny zacisk

2,80 - 2,80 Nm
Nominalny moment dokręcania dla zacisku odpływowego

2,80 - 2,80 Nm
Nominalny moment dokręcania

2,80 - 2,80 Nm
Typ połączenia dolnego aparatury modułowej

biconnect
Typ połączenia górnego aparatury modułowej

Zacisk śrubowy
Możliwość montażu 360°

Tak

Napięcie znamionowe łączeniowe Ue (AC)

230 - 400 V
Typ napięcia zasilania

AC
Napięcie znamionowe izolacji Ui

500 V
Znamionowe napięcie udarowe Uimp

4000 V

Częstotliwość

50 - 60 Hz

Przekrój wejścia i wyjścia ze śrubami, dla przewodów litych

1 - 35 mm²
Przekrój poprzeczny wejścia i wyjścia ze śrubami dla przewodów elastycznych

1 - 25 mm²
Przekrój poprzeczny wejścia ze śrubami, dla przewodów elastycznych

1 - 25 mm²
Przekrój poprzeczny wejścia ze śrubami, dla przewodów litych

1 - 35 mm²
Przekrój poprzeczny przewodu elastycznego

1 - 25 mm²
Przekrój poprzeczny przewodu sztywnego

1 - 35 mm²

Klasa ochrony przed wnikaniem (IP)

IP20

Stopień zanieczyszczenia zgodnie z IEC 60664/IEC 60947-2.

2
Klasa ograniczenia energii I²t

3
Ochrona przed wilgocią

Dla wszystkich klimatów
Zakres temperatur pracy

-25 - 70 °C

Całkowite straty mocy dla prądu znamionowego

2,75 W

Typ połączenia

Zacisk śrubowy
Wyrównanie poziomu zacisków górnych aparatu modułowego

Wyrównany zacisk
Wyrównanie dolnego połączenia dla urządzeń modułowych

Wyrównany zacisk

Wysokość

83 mm
Szerokość

17,50 mm
Głębokość

70 mm
