LV rozłącznik bezp.zab.transformatora NH3 3P 910A 400VAC szyny 185mm zac.śr.M12 LVSR910LLP

Name: LVSR910LLP
Brand: Hager
SKU: 38070-3794-B
Price: 2900 PLN

Cena

2 900,00 zł

/ szt. *

Znajdź sprzedawcę

Specyfikacja techniczna
Wartość dla środowiska
Dokumentacja
Więcej produktów

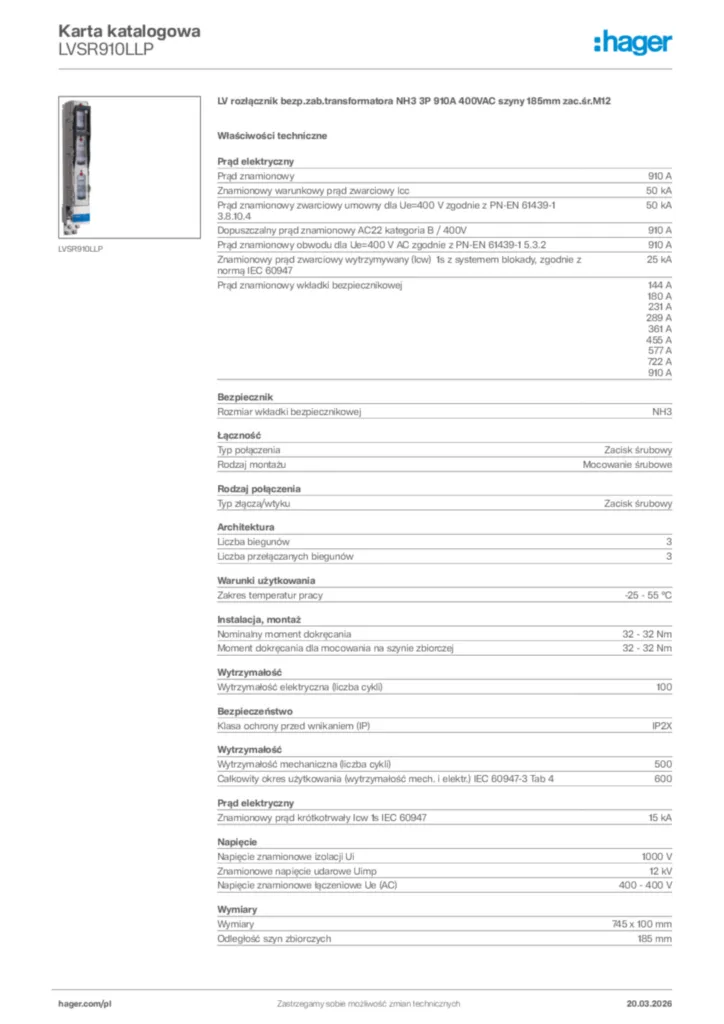

Pobierz kartę produktu

Specyfikacja techniczna

Prąd znamionowy

910 A
Znamionowy warunkowy prąd zwarciowy lcc

50 kA
Prąd znamionowy zwarciowy umowny dla Ue=400 V zgodnie z PN-EN 61439-1 3.8.10.4

50 kA
Dopuszczalny prąd znamionowy AC22 kategoria B / 400V

910 A
Prąd znamionowy obwodu dla Ue=400 V AC zgodnie z PN-EN 61439-1 5.3.2

910 A
Znamionowy prąd zwarciowy wytrzymywany (Icw) 1s z systemem blokady, zgodnie z normą IEC 60947

25 kA
Prąd znamionowy wkładki bezpiecznikowej

144 A, 180 A, 231 A, 289 A, 361 A, 455 A, 577 A, 722 A, 910 A
Znamionowy prąd krótkotrwały Icw 1s IEC 60947

15 kA

Rozmiar wkładki bezpiecznikowej

NH3

Typ połączenia

Zacisk śrubowy
Rodzaj montażu

Mocowanie śrubowe

Typ złącza/wtyku

Zacisk śrubowy
Typ pokrywy zacisków

Bez

Liczba biegunów

3
Liczba przełączanych biegunów

3

Zakres temperatur pracy

-25 - 55 °C

Nominalny moment dokręcania

32 - 32 Nm
Moment dokręcania dla mocowania na szynie zbiorczej

32 - 32 Nm

Wytrzymałość elektryczna (liczba cykli)

100
Wytrzymałość mechaniczna (liczba cykli)

500
Całkowity okres użytkowania (wytrzymałość mech. i elektr.) IEC 60947-3 Tab 4

600

Klasa ochrony przed wnikaniem (IP)

IP2X

Napięcie znamionowe izolacji Ui

1000 V
Znamionowe napięcie udarowe Uimp

12 kV
Napięcie znamionowe łączeniowe Ue (AC)

400 - 400 V

Odległość szyn zbiorczych

185 mm
Wysokość

745 mm
Głębokość

190 mm

Całkowite straty mocy dla prądu znamionowego

158 W
Maksymalna utrata mocy wkładki bezpiecznikowej

70 W
Strata mocy przy pełnym obciążeniu

351 W

Częstotliwość

50 - 60 Hz

Ze wskaźnikiem awarii

Nie

Rozłączenie obustronne

Tak

Zawiera materiał z recyklingu (% całkowitej masy plastiku)

0

Wartość dla środowiska

Dążymy do poprawy naszych wyników w zakresie ochrony środowiska poprzez zmniejszenie naszego śladu środowiskowego, jednocześnie działając jako czynnik zrównoważonego rozwoju dla naszych klientów. Dowiedz się więcej

Zgodność z RoHS Tak

Zgodny z REACh – bez SVHC Tak

Bezhalogenowe Tak
