Główna aparatura łączeniowa

MCCB Wyłącznik mocy h3+ P630 LSI 3x250A 110kA HPW250JR

Name: HPW250JR
Brand: Hager
SKU: HPW250JR20
Price: 7226 PLN

EAN

3250613198572

Liczba w opakowaniu

1 szt.

Grupa rabatowa

APA

Cena

7226,00 zł

/ szt. *

Znajdź sprzedawcę

Akcesoria
Specyfikacja techniczna
Wartość dla środowiska
Dokumentacja
Więcej produktów

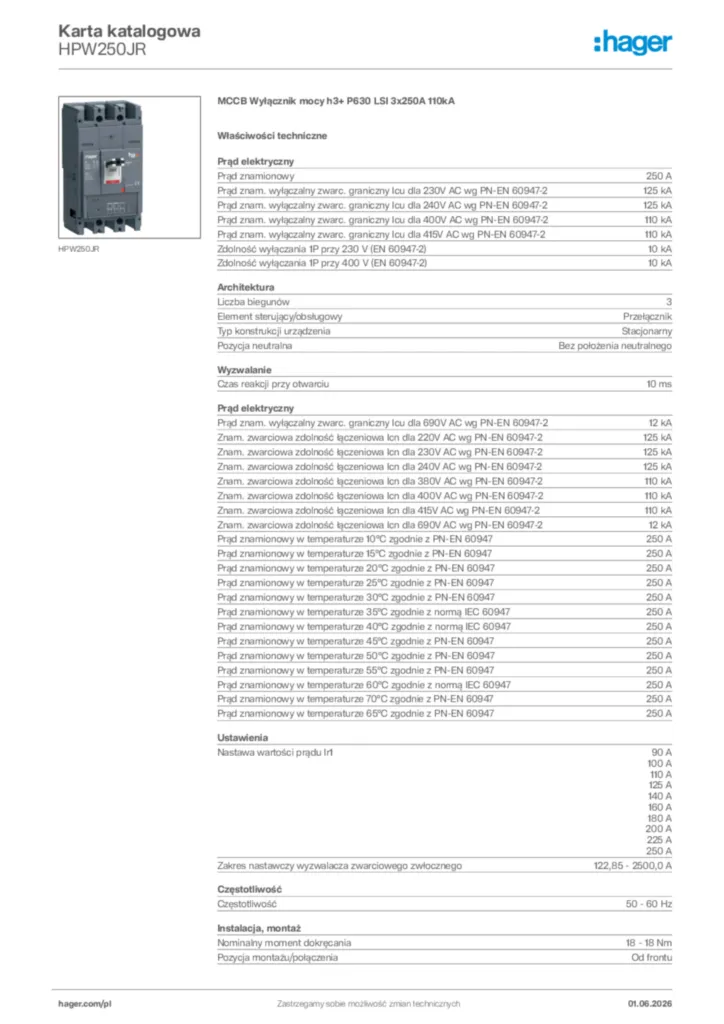

Pobierz kartę produktu

Uzupełnij swój system

Przewody komunikacyjne 2 dostępne produkty
Wyzwalacz wzrostowy 5 dostępne produkty
Styki pomocnicze i sygnalizacyjne 5 dostępne produkty
Przewody pomocnicze 2 dostępne produkty
Przewód blokujący elektrycznej 2 dostępne produkty
Wyzwalacz podnapięciowy 8 dostępne produkty

Specyfikacja techniczna

Prąd znamionowy

250 A
Prąd znam. wyłączalny zwarc. graniczny Icu dla 230V AC wg PN-EN 60947-2

125 kA
Prąd znam. wyłączalny zwarc. graniczny Icu dla 240V AC wg PN-EN 60947-2

125 kA
Prąd znam. wyłączalny zwarc. graniczny Icu dla 400V AC wg PN-EN 60947-2

110 kA
Prąd znam. wyłączalny zwarc. graniczny Icu dla 415V AC wg PN-EN 60947-2

110 kA
Zdolność wyłączania 1P przy 230 V (EN 60947-2)

10 kA
Zdolność wyłączania 1P przy 400 V (EN 60947-2)

10 kA
Prąd znam. wyłączalny zwarc. graniczny Icu dla 690V AC wg PN-EN 60947-2

12 kA
Znam. zwarciowa zdolność łączeniowa Icn dla 220V AC wg PN-EN 60947-2

125 kA
Znam. zwarciowa zdolność łączeniowa Icn dla 230V AC wg PN-EN 60947-2

125 kA
Znam. zwarciowa zdolność łączeniowa Icn dla 240V AC wg PN-EN 60947-2

125 kA
Znam. zwarciowa zdolność łączeniowa Icn dla 380V AC wg PN-EN 60947-2

110 kA
Znam. zwarciowa zdolność łączeniowa Icn dla 400V AC wg PN-EN 60947-2

110 kA
Znam. zwarciowa zdolność łączeniowa Icn dla 415V AC wg PN-EN 60947-2

110 kA
Znam. zwarciowa zdolność łączeniowa Icn dla 690V AC wg PN-EN 60947-2

12 kA
Prąd znamionowy w temperaturze 10°C zgodnie z PN-EN 60947

250 A
Prąd znamionowy w temperaturze 15°C zgodnie z PN-EN 60947

250 A
Prąd znamionowy w temperaturze 20°C zgodnie z PN-EN 60947

250 A
Prąd znamionowy w temperaturze 25°C zgodnie z PN-EN 60947

250 A
Prąd znamionowy w temperaturze 30°C zgodnie z PN-EN 60947

250 A
Prąd znamionowy w temperaturze 35°C zgodnie z normą IEC 60947

250 A
Prąd znamionowy w temperaturze 40°C zgodnie z normą IEC 60947

250 A
Prąd znamionowy w temperaturze 45°C zgodnie z PN-EN 60947

250 A
Prąd znamionowy w temperaturze 50°C zgodnie z PN-EN 60947

250 A
Prąd znamionowy w temperaturze 55°C zgodnie z PN-EN 60947

250 A
Prąd znamionowy w temperaturze 60°C zgodnie z normą IEC 60947

250 A
Prąd znamionowy w temperaturze 70°C zgodnie z PN-EN 60947

250 A
Prąd znamionowy w temperaturze 65°C zgodnie z PN-EN 60947

250 A

Liczba biegunów

3
Element sterujący/obsługowy

Przełącznik
Typ konstrukcji urządzenia

Stacjonarny
Pozycja neutralna

Bez położenia neutralnego

Czas reakcji przy otwarciu

10 ms

Nastawa wartości prądu Ir1

90 A, 100 A, 110 A, 125 A, 140 A, 160 A, 180 A, 200 A, 225 A, 250 A
Zakres nastawczy wyzwalacza zwarciowego zwłocznego

122,85 - 2500,0 A

Częstotliwość

50 - 60 Hz

Nominalny moment dokręcania

18 - 18 Nm
Pozycja montażu/połączenia

Od frontu

Znamionowe napięcie udarowe Uimp

8000 V
Napięcie znamionowe izolacji Ui

800 V
Napięcie znamionowe łączeniowe Ue (AC)

220 - 690 V

Jednostka wyzwalania

LSI

Całkowite straty mocy dla prądu znamionowego

36,8 W
Straty mocy na biegun dla prądu znamionowego

12,3 W

Liczba styków pomocniczych przełącznych

0
Liczba styków pomocniczych rozwiernych

0
Liczba styków pomocniczych zwiernych

0

Klasa ochrony przed wnikaniem (IP)

IP4X

Zakres temperatur pracy

-25 - 70 °C
Stopień zanieczyszczenia zgodnie z IEC 60664/IEC 60947-2.

3

Typ złącza/wtyku

Zaciski

Materiał kabla

Miedź

Wysokość

260 mm
Szerokość

140 mm
Głębokość

150 mm

Wbudowany napęd silnikowy

Nie

Pasuje do szyn DIN

Nie
Kompatybilny z blokiem różnicowoprądowym

Tak
Nadaje się do szafy rozdzielczej

Tak

Pozycja zasilania

Dwukierunkowy

Zabezpieczenie przeciążeniowe zwłoczne (ltd): opóźnienie (tr)

0,5 s, 1,5 s, 2,5 s, 5 s, 7,5 s, 9 s, 10 s, 12 s, 14 s, 16 s
Zabezpieczenie krótkozwłoczne (std): prąd (Isd)

1,5, 2, 3, 4, 5, 6, 7, 8, 10
Zabezpieczenie krótkozwłoczne (std): czas opóźnienia (tsd)

50 ms, 100 ms, 200 ms, 300 ms, 400 ms
Zabezpieczenie bezzwłoczne (li): współczynnik ustawienia zegara

3, 4, 5, 6, 7, 8, 10, 11, 12
