MCCB Wyłącznik mocy h3+ P250 3P 63A 40kA TM HNT063DR

Name: HNT063DR
Brand: Hager
SKU: HNT063DR20
Price: 1334 PLN

EAN

3250613154813

Liczba w opakowaniu

1 szt.

Grupa rabatowa

APA

Cena

1334,00 zł

/ szt. *

Znajdź sprzedawcę

Akcesoria
Specyfikacja techniczna
Wartość dla środowiska
Dokumentacja
Więcej produktów

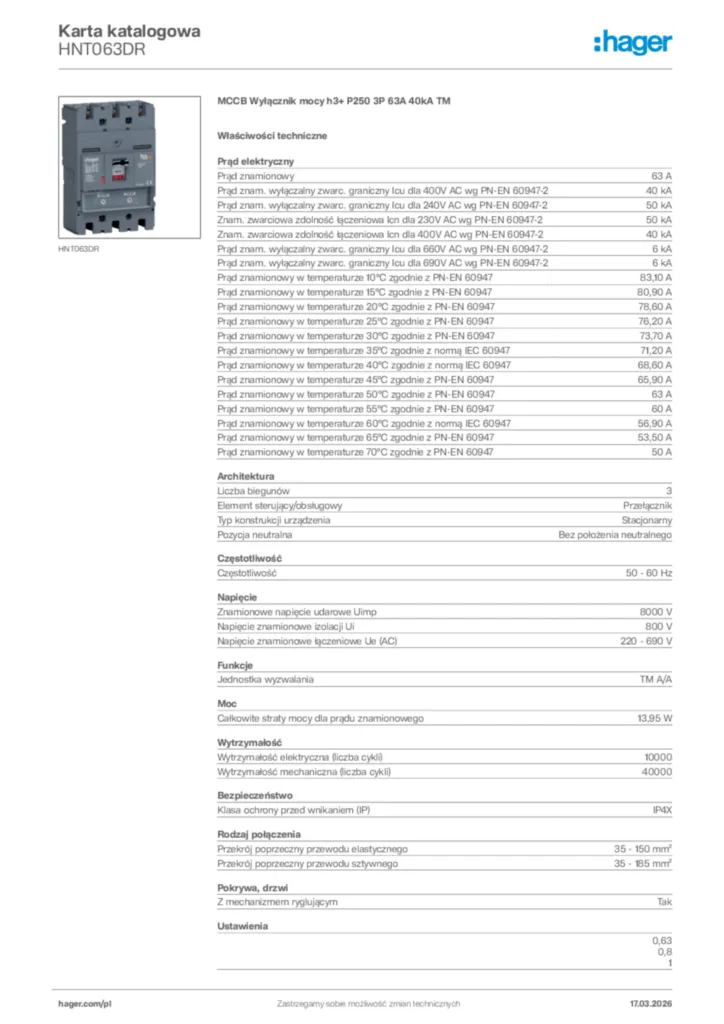

Pobierz kartę produktu

Uzupełnij swój system

Wyzwalacz podnapięciowy 8 dostępne produkty
Przyłącza 7 dostępne produkty
Wyzwalacz wzrostowy 6 dostępne produkty
Przewody pomocnicze 3 dostępne produkty
Osłona przyłączy 6 dostępne produkty
Styki pomocnicze i sygnalizacyjne 5 dostępne produkty

Specyfikacja techniczna

Prąd znamionowy

63 A
Prąd znam. wyłączalny zwarc. graniczny Icu dla 400V AC wg PN-EN 60947-2

40 kA
Prąd znam. wyłączalny zwarc. graniczny Icu dla 240V AC wg PN-EN 60947-2

50 kA
Znam. zwarciowa zdolność łączeniowa Icn dla 230V AC wg PN-EN 60947-2

50 kA
Znam. zwarciowa zdolność łączeniowa Icn dla 400V AC wg PN-EN 60947-2

40 kA
Prąd znamionowy w temperaturze 10°C zgodnie z PN-EN 60947

83,10 A
Prąd znamionowy w temperaturze 15°C zgodnie z PN-EN 60947

80,90 A
Prąd znamionowy w temperaturze 20°C zgodnie z PN-EN 60947

78,60 A
Prąd znamionowy w temperaturze 25°C zgodnie z PN-EN 60947

76,20 A
Prąd znamionowy w temperaturze 30°C zgodnie z PN-EN 60947

73,70 A
Prąd znamionowy w temperaturze 35°C zgodnie z normą IEC 60947

71,20 A
Prąd znamionowy w temperaturze 40°C zgodnie z normą IEC 60947

68,60 A
Prąd znamionowy w temperaturze 45°C zgodnie z PN-EN 60947

65,90 A
Prąd znamionowy w temperaturze 50°C zgodnie z PN-EN 60947

63 A
Prąd znamionowy w temperaturze 55°C zgodnie z PN-EN 60947

60 A
Prąd znamionowy w temperaturze 60°C zgodnie z normą IEC 60947

56,90 A
Prąd znamionowy w temperaturze 65°C zgodnie z PN-EN 60947

53,50 A
Prąd znamionowy w temperaturze 70°C zgodnie z PN-EN 60947

50 A

Liczba biegunów

3
Element sterujący/obsługowy

Przełącznik
Typ konstrukcji urządzenia

Stacjonarny
Pozycja neutralna

Bez położenia neutralnego

Częstotliwość

50 - 60 Hz

Znamionowe napięcie udarowe Uimp

8000 V
Napięcie znamionowe izolacji Ui

800 V
Napięcie znamionowe łączeniowe Ue (AC)

220 - 690 V

Jednostka wyzwalania

TM A/A

Całkowite straty mocy dla prądu znamionowego

13,95 W

Wytrzymałość elektryczna (liczba cykli)

10000
Wytrzymałość mechaniczna (liczba cykli)

40000

Klasa ochrony przed wnikaniem (IP)

IP4X

Przekrój poprzeczny przewodu elastycznego

35 - 150 mm²
Przekrój poprzeczny przewodu sztywnego

35 - 185 mm²

Z mechanizmem ryglującym

Tak

AT_ThermalProtectionKnobSetting

0,63, 0,8, 1

Materiał kabla

Miedź, Aluminium

Kompatybilny z blokiem różnicowoprądowym

Nie
Pasuje do szyn DIN

Nie
Nadaje się do szafy rozdzielczej

Tak

Wysokość

165 mm
Szerokość

105 mm
Głębokość

97 mm
Odpływowa szyna zbiorcza: szerokość, wysokość, średnica śruby (maks.)

4 mm, 8,5 mm, 25 mm
Zasilająca szyna zbiorcza: szerokość, wysokość, średnica śruby (maks.)

4 mm, 8,5 mm, 25 mm

Zabezpieczenie bezzwłoczne (li): współczynnik ustawienia zegara

6, 8, 10, 13

Pozycja montażu/połączenia

Od frontu
Nominalny moment dokręcania

12 - 12 Nm
Nominalny moment dokręcania dla zacisku odpływowego

12 - 12 Nm
Nominalny moment obrotowy górny zacisk

12 - 12 Nm
