MCCB Wyłącznik mocy x250 3P 40kA 250A TM HNB250H
EAN
3250613347772
Liczba w opakowaniu
1 szt.
Grupa rabatowa
APA
Cena
3 814,00 zł
/ szt.
*
Zaloguj się, aby utworzyć listę produktów
Aby tworzyć listy produktów, musisz być zalogowany na swoje konto myHager
Uzupełnij swój system
Akcesoria opcjonalne
-
Wyzwalacz wzrostowy 5 dostępne produkty -
Wyzwalacz podnapięciowy 8 dostępne produkty -
Styki pomocnicze i sygnalizacyjne 2 dostępne produkty -
Blokady i zamki 2 dostępne produkty -
Napędy ręczne bezposrednie 2 dostępne produkty -
Zobacz więcej 15 dostępne inne produkty
Uzupełnij swój system
-
HXA001H
MCCB Wyzwalacz wzrostowy x160-P160-x250-P250-x630-P630 24VDC
381,00 zł / szt.* -
HXA002HMCCB Wyzwalacz wzrostowy x160-P160-x250-P250-x630-P630 48VDC
324,00 zł / szt.* -
HXA003HMCCB Wyzwalacz wzrostowy x160-P160-x250-P250-x630-P630 100-120VAC
346,00 zł / szt.* -
HXA004HWyzwalacz wzrostowy x160-P160-x250-P250-x630-P630 200-240VAC
381,00 zł / szt.* -
HXA005HMCCB Wyzwalacz wzrostowy x160-P160-x250-P250-x630-P630 380-450VAC
381,00 zł / szt.*
-
HXA011H
MCCB Wyzwalacz podnapięciowy x160-P160-x250-P250-x630-P630 24VDC
513,00 zł / szt.* -
HXA013HMCCB Wyzwalacz podnapięciowy x160-P160-x250-P250-x630-P630 100-120VAC
481,00 zł / szt.* -
HXA014HMCCB Wyzwalacz podnapięciowy x160-P160-x250-P250-x630-P630 200-240VAC
561,00 zł / szt.* -
HXA015HMCCB Wyzwalacz podnapięciowy x160-P160-x250-P250-x630-P630 380-450VAC
481,00 zł / szt.* -
HXA051HMCCB Wyzwalacz podnapięciowy zwłoczny x160-P160-x250-P250-x630-P630 24VDC
546,00 zł / szt.* -
HXA053HMCCB Wyzwalacz podnapięciowy zwłoczny x160-P160-x250-P250-x630-P630 110VAC
546,00 zł / szt.* -
HXA054HMCCB Wyzwalacz podnapięciowy zwłoczny x160-P160-x250-P250-x630-P630 220-240VAC
550,00 zł / szt.* -
HXA055HMCCB Wyzwalacz podnapięciowy zwłoczny x160-P160-x250-P250-x630-P630 380-415VAC
546,00 zł / szt.*
-
HXA021H
MCCB Styk pomocniczy x160-P160-x250-P250-x630-P630 1P 250VAC
351,00 zł / szt.* -
HXA024HMCCB Styk sygnalizacyjny x160-P160-x250-P250-x630-P630 1P 250VAC
402,00 zł / szt.*
-
HXA039H
MCCB Blokada dźwigni x160-P160-x250-P250-x630
187,00 zł / szt.* -
HXB065HMCCB Blokada mechaniczna linkowa x250
2284,00 zł / szt.*
-
HXB030H
MCCB Napęd obrotowy bezpośredni x250
289,00 zł / szt.* -
HXB031HMCCB Napęd obrotowy na drzwi x250
461,00 zł / szt.*
-
HXB040HMCCB Napęd silnikowy x250 24VDC
4068,00 zł / szt.* -
HXB042HMCCB Napęd silnikowy x250 200-220VAC
4385,00 zł / szt.*
-
HXB068HMCCB Blokada elektryczna h3 napędów zdalnych typ A
294,00 zł / szt.* -
HXB069HMCCB Blokada elektryczna h3 napędów zdalnych typ B
294,00 zł / szt.*
-
HYA035HMCCB Zestaw przyłączeniowy 3P/4P
115,00 zł / szt.*
-
HYB001HMCCB Zaciski klatkowe Al/Cu x250 3P
600,00 zł / szt.* -
HYB005HMCCB Zaciski klatkowe Al/Cu x250/h250 Al 3P 1x 95-240mm²
1595,00 zł / szt.* -
HYB010HMCCB Przedłużenie przyłączy szynowe proste x/P250 3P/4P
180,00 zł / szt.* -
HYB011HMCCB Przedłużenie przyłączy szynowe rozszerzone x/P250 3P
194,00 zł / szt.* -
HYB031HMCCB Przyłącze tylne x/P250 3P
480,00 zł / szt.*
-
HYB019HMCCB Przegrody biegunów x250 3P/4P
96,00 zł / szt.*
-
HYB021HMCCB Osłona przedłużenia przyłączy prostych x250 3P
102,00 zł / szt.* -
HYB023HMCCB Osłona przedłużenia przyłączy rozszerzonych x250 3P
193,00 zł / szt.* -
HYB025HMCCB Osłona przyłączy tylnych x250 3P
130,00 zł / szt.* -
HYB027HMCCB Osłona przyłączy standardowych x250 3P
102,00 zł / szt.*

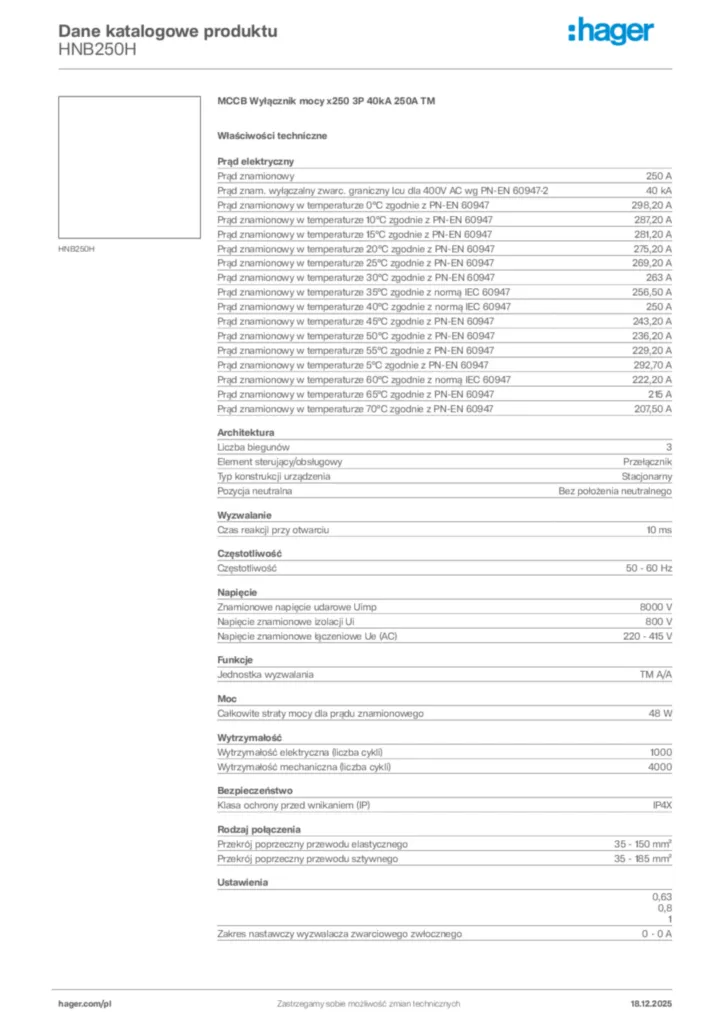

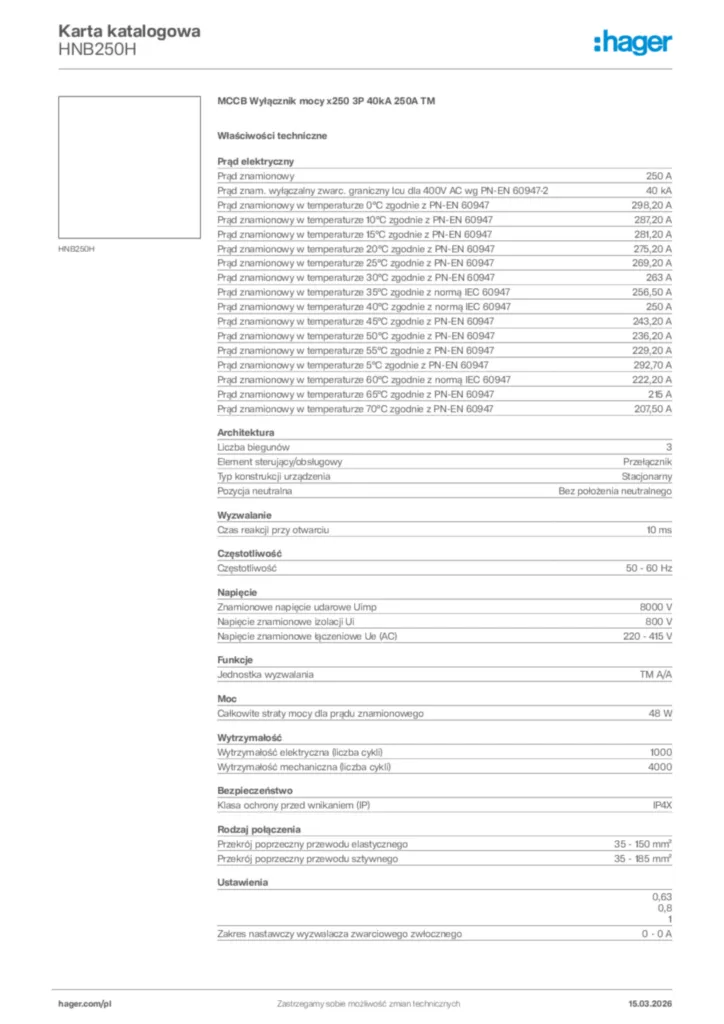

Specyfikacja techniczna
Prąd elektryczny
-
Prąd znamionowy250 A
-
Prąd znam. wyłączalny zwarc. graniczny Icu dla 400V AC wg PN-EN 60947-240 kA
-
Prąd znamionowy w temperaturze 0°C zgodnie z PN-EN 60947298,20 A
-
Prąd znamionowy w temperaturze 10°C zgodnie z PN-EN 60947287,20 A
-
Prąd znamionowy w temperaturze 15°C zgodnie z PN-EN 60947281,20 A
-
Prąd znamionowy w temperaturze 20°C zgodnie z PN-EN 60947275,20 A
-
Prąd znamionowy w temperaturze 25°C zgodnie z PN-EN 60947269,20 A
-
Prąd znamionowy w temperaturze 30°C zgodnie z PN-EN 60947263 A
-
Prąd znamionowy w temperaturze 35°C zgodnie z normą IEC 60947256,50 A
-
Prąd znamionowy w temperaturze 40°C zgodnie z normą IEC 60947250 A
-
Prąd znamionowy w temperaturze 45°C zgodnie z PN-EN 60947243,20 A
-
Prąd znamionowy w temperaturze 50°C zgodnie z PN-EN 60947236,20 A
-
Prąd znamionowy w temperaturze 55°C zgodnie z PN-EN 60947229,20 A
-
Prąd znamionowy w temperaturze 5°C zgodnie z PN-EN 60947292,70 A
-
Prąd znamionowy w temperaturze 60°C zgodnie z normą IEC 60947222,20 A
-
Prąd znamionowy w temperaturze 65°C zgodnie z PN-EN 60947215 A
-
Prąd znamionowy w temperaturze 70°C zgodnie z PN-EN 60947207,50 A
Architektura
-
Liczba biegunów3
-
Element sterujący/obsługowyPrzełącznik
-
Typ konstrukcji urządzeniaStacjonarny
-
Pozycja neutralnaBez położenia neutralnego
Wyzwalanie
-
Czas reakcji przy otwarciu10 ms
Częstotliwość
-
Częstotliwość50 - 60 Hz
Napięcie
-
Znamionowe napięcie udarowe Uimp8000 V
-
Napięcie znamionowe izolacji Ui800 V
-
Napięcie znamionowe łączeniowe Ue (AC)220 - 415 V
Funkcje
-
Jednostka wyzwalaniaTM A/A
Moc
-
Całkowite straty mocy dla prądu znamionowego48 W
Wytrzymałość
-
Wytrzymałość elektryczna (liczba cykli)1000
-
Wytrzymałość mechaniczna (liczba cykli)4000
Bezpieczeństwo
-
Klasa ochrony przed wnikaniem (IP)IP4X
Rodzaj połączenia
-
Przekrój poprzeczny przewodu elastycznego35 - 150 mm²
-
Przekrój poprzeczny przewodu sztywnego35 - 185 mm²
-
AT_ThermalProtectionKnobSetting0,63, 0,8, 1
Ustawienia
-
Zakres nastawczy wyzwalacza zwarciowego zwłocznego0 - 0 A
Kabel
-
Materiał kablaMiedź
Kompatybilność
-
Pasuje do szyn DINNie
-
Nadaje się do szafy rozdzielczejTak
Instalacja, montaż
-
Pozycja montażu/połączeniaOd frontu
-
Nominalny moment dokręcania12 - 12 Nm
Główne atrybuty elektryczne
-
Nominalny moment dokręcania dla zacisku odpływowego12 - 12 Nm
-
Nominalny moment obrotowy górny zacisk12 - 12 Nm
-
Czas wyzwalania wyzwalacza magnetycznego0 - 0 ms
Wartość dla środowiska
Dążymy do poprawy naszych wyników w zakresie ochrony środowiska poprzez zmniejszenie naszego śladu środowiskowego, jednocześnie działając jako czynnik zrównoważonego rozwoju dla naszych klientów. Dowiedz się więcej
Certyfikaty i dokumenty
Pobierz
-
Obraz produktu
-
Instrukcja montażu
Instrukcja montażu International 2021-06-09
PDF9,54 MB -
Dane techniczne - Deklaracja zgodności
Dane techniczne - Deklaracja zgodności en-GB 2024-09-19
PDF326,09 kB
Dane techniczne - Deklaracja zgodności en-GB 2024-09-19
PDF329,43 kB
Dane techniczne - Deklaracja zgodności pl-PL 2023-08-25
PDF189,71 kB
Deklaracja zgodności UE
MCCB h3 Wyłączniki mocy, wielkość x250, In = 100 - 250 A
PDF189,06 kB
