MCCB Wyłącznik mocy h3+ P250 3P 40A 50kA LSI HMT040JR

Name: HMT040JR
Brand: Hager
SKU: HMT040JR20
Price: 3091 PLN

EAN

3250613176402

Liczba w opakowaniu

1 szt.

Grupa rabatowa

APA

Cena

3091,00 zł

/ szt. *

Akcesoria
Specyfikacja techniczna
Wartość dla środowiska
Dokumentacja
Więcej produktów

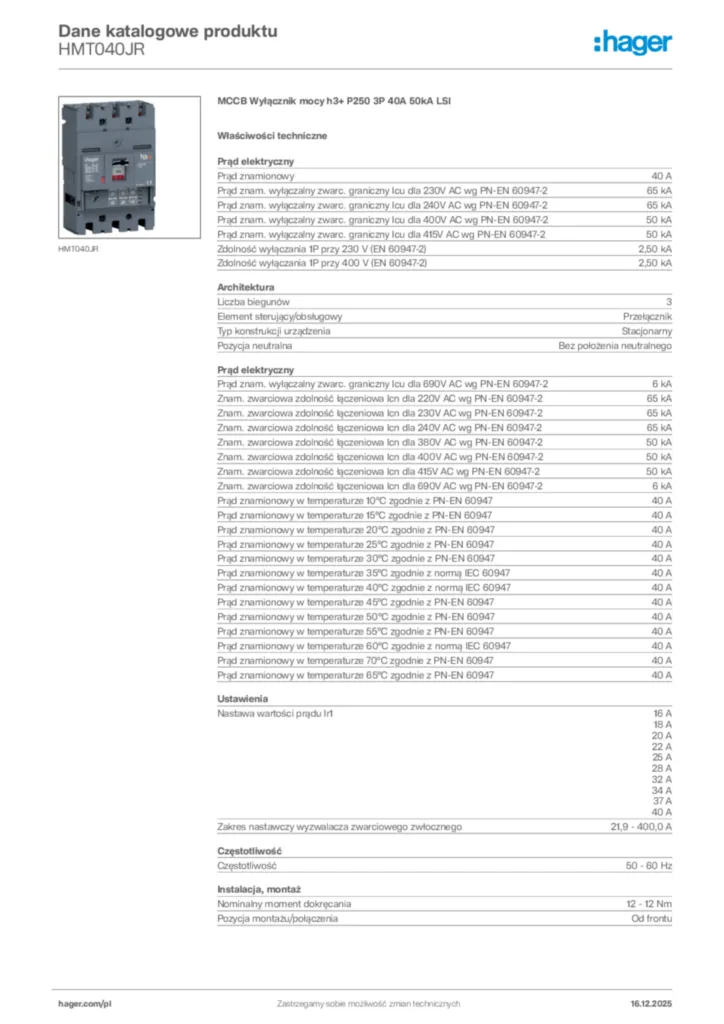

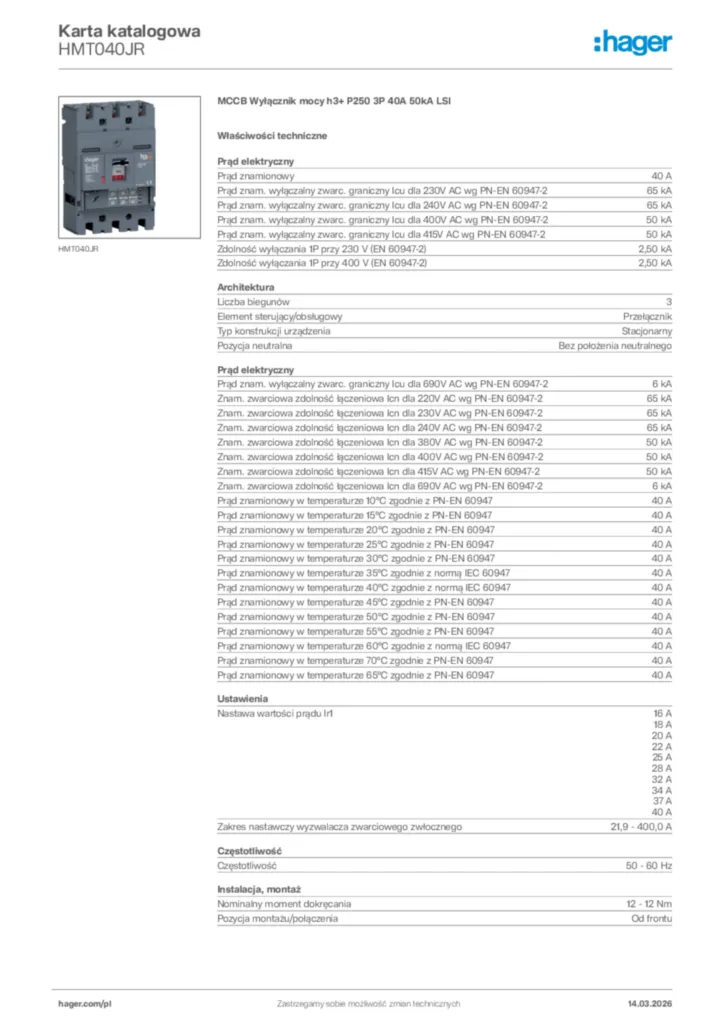

Pobierz kartę produktu

Uzupełnij swój system

Akcesoria opcjonalne

Przewody komunikacyjne 2 dostępne produkty
Wyzwalacz wzrostowy 6 dostępne produkty
Wyzwalacz podnapięciowy 8 dostępne produkty
Styki pomocnicze i sygnalizacyjne 5 dostępne produkty
Blokady i zamki 5 dostępne produkty
Zobacz więcej 31 dostępne inne produkty

Specyfikacja techniczna

Prąd znamionowy

40 A
Prąd znam. wyłączalny zwarc. graniczny Icu dla 230V AC wg PN-EN 60947-2

65 kA
Prąd znam. wyłączalny zwarc. graniczny Icu dla 240V AC wg PN-EN 60947-2

65 kA
Prąd znam. wyłączalny zwarc. graniczny Icu dla 400V AC wg PN-EN 60947-2

50 kA
Prąd znam. wyłączalny zwarc. graniczny Icu dla 415V AC wg PN-EN 60947-2

50 kA
Zdolność wyłączania 1P przy 230 V (EN 60947-2)

2,50 kA
Zdolność wyłączania 1P przy 400 V (EN 60947-2)

2,50 kA
Prąd znam. wyłączalny zwarc. graniczny Icu dla 690V AC wg PN-EN 60947-2

6 kA
Znam. zwarciowa zdolność łączeniowa Icn dla 220V AC wg PN-EN 60947-2

65 kA
Znam. zwarciowa zdolność łączeniowa Icn dla 230V AC wg PN-EN 60947-2

65 kA
Znam. zwarciowa zdolność łączeniowa Icn dla 240V AC wg PN-EN 60947-2

65 kA
Znam. zwarciowa zdolność łączeniowa Icn dla 380V AC wg PN-EN 60947-2

50 kA
Znam. zwarciowa zdolność łączeniowa Icn dla 400V AC wg PN-EN 60947-2

50 kA
Znam. zwarciowa zdolność łączeniowa Icn dla 415V AC wg PN-EN 60947-2

50 kA
Znam. zwarciowa zdolność łączeniowa Icn dla 690V AC wg PN-EN 60947-2

6 kA
Prąd znamionowy w temperaturze 10°C zgodnie z PN-EN 60947

40 A
Prąd znamionowy w temperaturze 15°C zgodnie z PN-EN 60947

40 A
Prąd znamionowy w temperaturze 20°C zgodnie z PN-EN 60947

40 A
Prąd znamionowy w temperaturze 25°C zgodnie z PN-EN 60947

40 A
Prąd znamionowy w temperaturze 30°C zgodnie z PN-EN 60947

40 A
Prąd znamionowy w temperaturze 35°C zgodnie z normą IEC 60947

40 A
Prąd znamionowy w temperaturze 40°C zgodnie z normą IEC 60947

40 A
Prąd znamionowy w temperaturze 45°C zgodnie z PN-EN 60947

40 A
Prąd znamionowy w temperaturze 50°C zgodnie z PN-EN 60947

40 A
Prąd znamionowy w temperaturze 55°C zgodnie z PN-EN 60947

40 A
Prąd znamionowy w temperaturze 60°C zgodnie z normą IEC 60947

40 A
Prąd znamionowy w temperaturze 70°C zgodnie z PN-EN 60947

40 A
Prąd znamionowy w temperaturze 65°C zgodnie z PN-EN 60947

40 A

Liczba biegunów

3
Element sterujący/obsługowy

Przełącznik
Typ konstrukcji urządzenia

Stacjonarny
Pozycja neutralna

Bez położenia neutralnego

Nastawa wartości prądu Ir1

16 A, 18 A, 20 A, 22 A, 25 A, 28 A, 32 A, 34 A, 37 A, 40 A
Zakres nastawczy wyzwalacza zwarciowego zwłocznego

21,9 - 400,0 A

Częstotliwość

50 - 60 Hz

Nominalny moment dokręcania

12 - 12 Nm
Pozycja montażu/połączenia

Od frontu

Znamionowe napięcie udarowe Uimp

8000 V
Napięcie znamionowe izolacji Ui

800 V
Napięcie znamionowe łączeniowe Ue (AC)

220 - 690 V

Jednostka wyzwalania

LSI

Całkowite straty mocy dla prądu znamionowego

1,14 W
Straty mocy na biegun dla prądu znamionowego

0,38 W

Wytrzymałość elektryczna (liczba cykli)

10000
Wytrzymałość mechaniczna (liczba cykli)

40000

Liczba styków pomocniczych przełącznych

0
Liczba styków pomocniczych rozwiernych

0
Liczba styków pomocniczych zwiernych

0

Klasa ochrony przed wnikaniem (IP)

IP4X

Zakres temperatur pracy

-25 - 70 °C
Stopień zanieczyszczenia zgodnie z IEC 60664/IEC 60947-2.

3

Z mechanizmem ryglującym

Tak

Przekrój poprzeczny przewodu elastycznego

35 - 150 mm²
Przekrój poprzeczny przewodu sztywnego

35 - 185 mm²
Typ złącza/wtyku

Zaciski

Materiał kabla

Miedź, Aluminium

Wysokość

165 mm
Szerokość

105 mm
Głębokość

97 mm

Wbudowany napęd silnikowy

Nie

Pasuje do szyn DIN

Nie
Kompatybilny z blokiem różnicowoprądowym

Nie
Nadaje się do szafy rozdzielczej

Tak

Pozycja zasilania

Dwukierunkowy

Zabezpieczenie przeciążeniowe zwłoczne (ltd): opóźnienie (tr)

0,5 s, 1,5 s, 2,5 s, 5 s, 7,5 s, 9 s, 10 s, 12 s, 14 s, 16 s
Zabezpieczenie krótkozwłoczne (std): prąd (Isd)

1,5, 2, 3, 4, 5, 6, 7, 8, 10
Zabezpieczenie krótkozwłoczne (std): czas opóźnienia (tsd)

50 ms, 100 ms, 200 ms, 300 ms, 400 ms
Zabezpieczenie bezzwłoczne (li): współczynnik ustawienia zegara

3, 4, 5, 6, 7, 8, 10, 12, 15
