HEW401JR - MCCB Wyłącznik mocy h3+ P630 LSI 4x400A 70kA
HEW401JR - MCCB Wyłącznik mocy h3+ P630 LSI 4x400A 70kA

MCCB Wyłącznik mocy h3+ P630 LSI 4x400A 70kA HEW401JR

EAN
3250613197919
Liczba w opakowaniu
1 szt.
Grupa rabatowa
APA
8434,00 zł
/ szt. *

Specyfikacja techniczna

Konstrukcja
  • Liczba biegunów chro­nio­nych
    4
  • Liczba biegunów
    4 P
  • Układ biegunów
    4P4D N:0/50/100%
  • Forma
    zgodnie z DIN EN 50173-1:2011-09
Funkcje
  • Urządzenie kompletne z jednostką zabez­pie­czającą
    Tak
  • Jako prze­łącznik główny
    Tak
  • Jako instalacja awaryj­nego zatrzymania
    Nie
  • Jako wyłącznik bezpie­czeń­stwa
    Nie
  • Jako prze­łącznik konser­wacji / naprawy
    Tak
  • Jednostka wyzwalania
    LSI
  • Zintegro­wana ochrona przed dozie­mie­niem
    Nie
  • Z rozłączanym biegunem N
    Tak
Elementy sterujące i wskaź­niki
  • Zintegro­wany napęd silnikowy
    Nie
Charak­terystyka elek­tryczna
  • Napięcie znamio­nowe łącze­niowe Ue (AC)
    220 / 690 V
  • Typ napięcia zasilającego
    AC
  • Często­tliwość
    50/60 Hz
Napięcie
  • Znamio­nowe napięcie izolacji Ui
    800 V
  • Znamio­nowe napięcie udarowe wytrzymywane Uimp
    8 kV
  • Z wyzwalaczem podna­pię­ciowym
    Nie
Prąd
  • Prąd znamio­nowy In
    400 A
  • Zdol­ność wyłączania 690V (NF EN 60947-2)
    12 kA
  • Prąd znamio­nowy w temperaturze 10°C zgodnie z PN-EN 60947
    400 A
  • Prąd znamio­nowy w temperaturze 15°C zgodnie z PN-EN 60947
    400 A
  • Prąd znamio­nowy w temperaturze 20°C zgodnie z PN-EN 60947
    400 A
  • Prąd znamio­nowy w temperaturze 25°C zgodnie z PN-EN 60947
    400 A
  • Prąd znamio­nowy w temperaturze 30°C zgodnie z PN-EN 60947
    400 A
  • Prąd znamio­nowy w temperaturze 35°C zgodnie z PN-EN 60947
    400 A
  • Prąd znamio­nowy w temperaturze 40°C zgodnie z PN-EN 60947
    400 A
  • Prąd znamio­nowy w temperaturze 45°C zgodnie z PN-EN 60947
    400 A
  • Prąd znamio­nowy w temperaturze 50°C zgodnie z PN-EN 60947
    400 A
  • Prąd znamio­nowy w temperaturze 55°C zgodnie z PN-EN 60947
    400 A
  • Prąd znamio­nowy w temperaturze 60°C zgodnie z PN-EN 60947
    400 A
  • Prąd znamio­nowy w temperaturze 65°C zgodnie z PN-EN 60947
    400 A
  • Prąd znamio­nowy w temperaturze 70°C zgodnie z PN-EN 60947
    400 A
  • Znam. zwar­ciowa zdol­ność łącze­niowa Icn dla 660V AC wg PN-EN 60 947-2
    12 kA
  • Zdol­ność wyłączania 1P przy 230 V (EN 60947-2).
    10 kA
  • Zdol­ność wyłączania 1P przy 400 V (EN 60947-2).
    10 kA
  • Zdol­ność wyłączania 1P przy 415 V (EN 60947-2).
    10 kA
  • Prąd znamio­nowy wyłączalny zwar­ciowy graniczny Icu dla ETIM (PN-EN 60947-2)
    100 kA
  • Zdol­ność wyłączania 240V (NF EN 60947-2)
    100 kA
  • Zdol­ność wyłączania 400V (NF EN 60947-2)
    70 kA
  • Zdol­ność wyłączania 415V (NF EN 60947-2)
    70 kA
  • Prąd znam. wyłączalny zwarc. graniczny Icu dla 220V AC wg PN-EN 60947-2
    100 kA
  • Prąd znam. wyłączalny zwarc. graniczny Icu dla 380V AC wg PN-EN 60947-2
    70 kA
  • Prąd znam. wyłączalny zwarc. graniczny Icu dla 660V AC wg PN-EN 60947-2
    12 kA
Wymiary
  • Głębo­kość produktu
    150 mm
  • Wyso­kość produktu
    260 mm
  • Szero­kość produktu
    185 mm
Często­tliwość
  • Często­tliwość (zakres do ETIM)
    50 do 60 Hz
Moc
  • Strata mocy na biegun dla 0,63*In
    12 W
  • Strata mocy na biegun dla 0,8*In
    19.2 W
  • Całko­wita strata mocy prze 0,63*In
    36 W
  • Całko­wita strata mocy prze 0,8*In
    57.6 W
  • Całko­wite straty mocy dla prądu znamio­nowego
    90 W
  • Straty mocy na biegun dla prądu znamio­nowego
    30 W
Zadzia­łanie
  • Czas reakcji przy otwie­raniu
    10 ms
Instalacja / Montaż
  • Moment dokręca­jący
    18Nm
  • Montaż na szynie TS z opcjonalnym adap­terem
    Nie
  • Przsto­so­wany do montażu od frontu
    Nie
  • Przy­sto­so­wany do montażu na podłodze
    Tak
Podłączenie
  • Połączenie
    połączenie z przodu
Przewód
  • Materiał prze­wodów
    Cu
Wypo­sażenie
  • Liczba dodat­ko­wych styków NC
    0
  • Liczba dodat­ko­wych styków NO
    0
  • Liczba dodat­ko­wych styków prze­łączających
    0
  • Opcjonalny napęd silnikowy
    Tak
  • Akcesoria dodat­kowe
    Tak
Norma
  • Norma
    IEC 60947-2
  • Dyrek­tywa euro­pejska WEEE
    dotyczy
Bezpie­czeń­stwo
  • Zgodny z REACH
    Nie
  • Zgodny z dyrek­tywą ROHS
    Tak
  • Wolne od halogenu
    Nie
Warunki użyt­ko­wania
  • Stopień zanie­czysz­czenia zgodnie z IEC 60664 / IEC 60947-2.
    3
Temperatura
  • Temperatura kalibracji
    50 °C

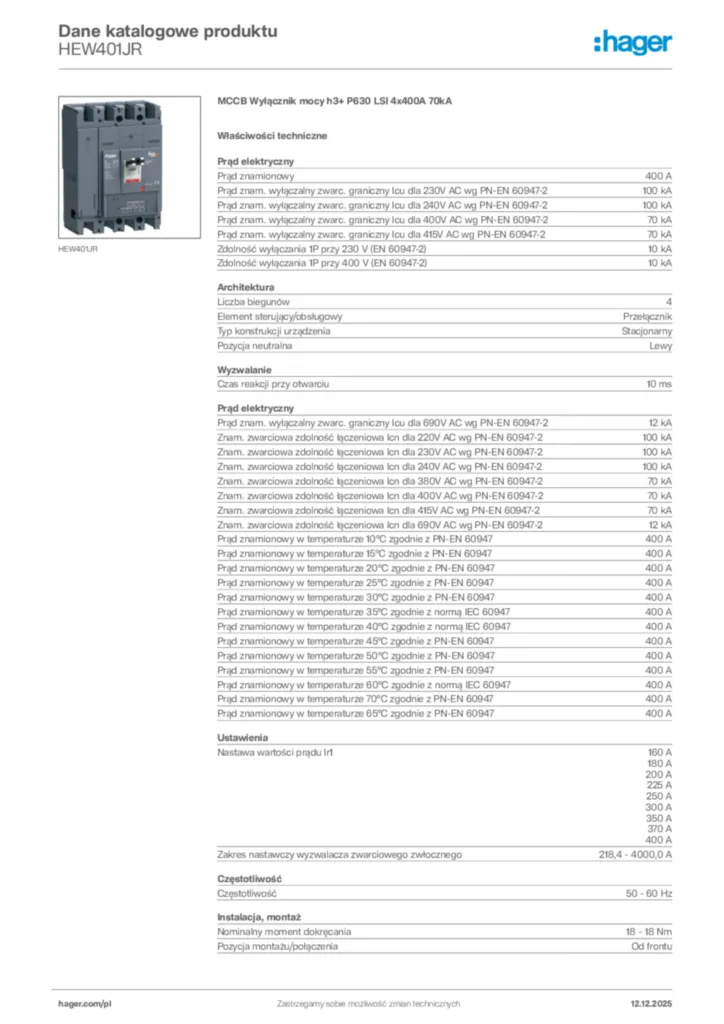

Pobierz
