MCCB Wyłącznik mocy h3+ P630 TM 4x320A 70kA HEW321DR

EAN
3250613243937
Liczba w opakowaniu
1 szt.
Grupa rabatowa
APA
Cena
6035,00  zł
/ szt. *

Uzupełnij swój system

Akcesoria opcjonalne

  • Zobacz więcej (57)
    • Wyzwalacz podna­pię­ciowy 8 dostępne produkty
    • Wałek napędu wyłącz­nika mocy 3 dostępne produkty
    • Przy­łącza 3 dostępne produkty
    • Blok różnicowoprądowy MCCB typ A 2 dostępne produkty
    • Uchwyt z blokadą wyłącz­nika mocy 1 dostępne produkty
    • Styki pomoc­nicze i sygna­lizacyjne 4 dostępne produkty

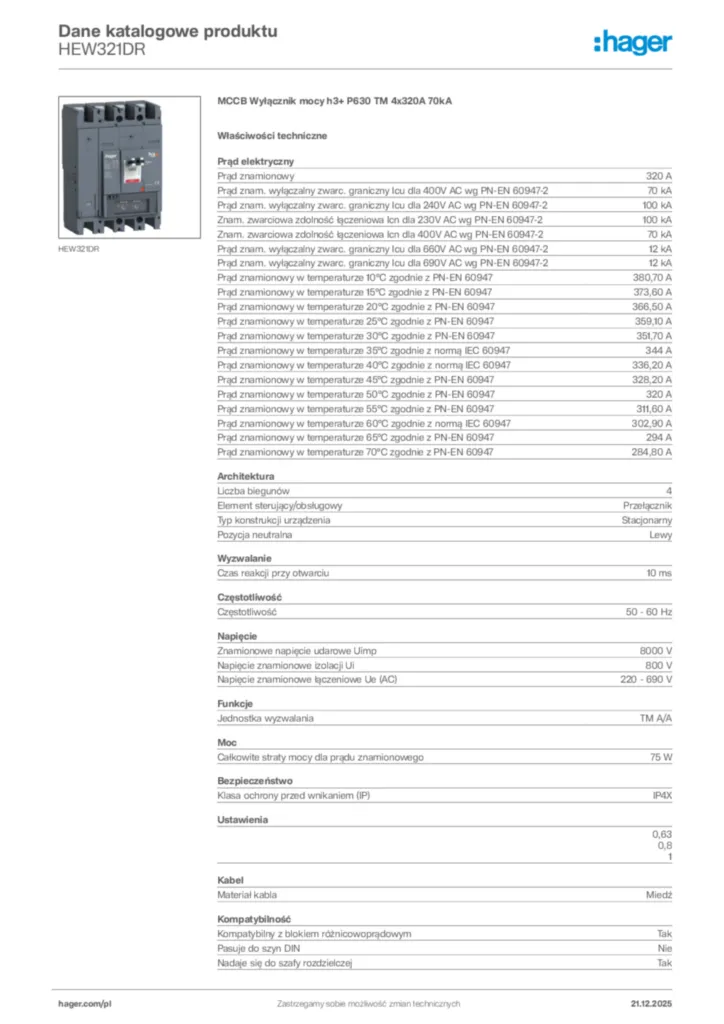

    Specyfikacja techniczna

    Prąd elek­tryczny
    • Prąd znamio­nowy
      320 A
    • Prąd znam. wyłączalny zwarc. graniczny Icu dla 400V AC wg PN-EN 60947-2
      70 kA
    • Prąd znam. wyłączalny zwarc. graniczny Icu dla 240V AC wg PN-EN 60947-2
      100 kA
    • Znam. zwar­ciowa zdol­ność łącze­niowa Icn dla 230V AC wg PN-EN 60947-2
      100 kA
    • Znam. zwar­ciowa zdol­ność łącze­niowa Icn dla 400V AC wg PN-EN 60947-2
      70 kA
    • Prąd znam. wyłączalny zwarc. graniczny Icu dla 660V AC wg PN-EN 60947-2
      12 kA
    • Prąd znam. wyłączalny zwarc. graniczny Icu dla 690V AC wg PN-EN 60947-2
      12 kA
    • Prąd znamio­nowy w temperaturze 10°C zgodnie z PN-EN 60947
      380,70 A
    • Prąd znamio­nowy w temperaturze 15°C zgodnie z PN-EN 60947
      373,60 A
    • Prąd znamio­nowy w temperaturze 20°C zgodnie z PN-EN 60947
      366,50 A
    • Prąd znamio­nowy w temperaturze 25°C zgodnie z PN-EN 60947
      359,10 A
    • Prąd znamio­nowy w temperaturze 30°C zgodnie z PN-EN 60947
      351,70 A
    • Prąd znamio­nowy w temperaturze 35°C zgodnie z normą IEC 60947
      344 A
    • Prąd znamio­nowy w temperaturze 40°C zgodnie z normą IEC 60947
      336,20 A
    • Prąd znamio­nowy w temperaturze 45°C zgodnie z PN-EN 60947
      328,20 A
    • Prąd znamio­nowy w temperaturze 50°C zgodnie z PN-EN 60947
      320 A
    • Prąd znamio­nowy w temperaturze 55°C zgodnie z PN-EN 60947
      311,60 A
    • Prąd znamio­nowy w temperaturze 60°C zgodnie z normą IEC 60947
      302,90 A
    • Prąd znamio­nowy w temperaturze 65°C zgodnie z PN-EN 60947
      294 A
    • Prąd znamio­nowy w temperaturze 70°C zgodnie z PN-EN 60947
      284,80 A
    Archi­tek­tura
    • Liczba biegunów
      4
    • Element sterujący/ob­sługowy
      Prze­łącznik
    • Typ konstrukcji urządzenia
      Stacjonarny
    • Pozycja neutralna
      Lewy
    Wyzwalanie
    • Czas reakcji przy otwarciu
      10 ms
    Często­tliwość
    • Często­tliwość
      50 - 60 Hz
    Napięcie
    • Znamio­nowe napięcie udarowe Uimp
      8000 V
    • Napięcie znamio­nowe izolacji Ui
      800 V
    • Napięcie znamio­nowe łącze­niowe Ue (AC)
      220 - 690 V
    Funkcje
    • Jednostka wyzwalania
      TM A/A
    Moc
    • Całko­wite straty mocy dla prądu znamio­nowego
      75 W
    Bezpie­czeń­stwo
    • Klasa ochrony przed wnika­niem (IP)
      IP4X
    • AT_Ther­mal­Pro­tec­tionK­nob­Set­ting
      0,63, 0,8, 1
    Kabel
    • Materiał kabla
      Miedź
    Kompa­ty­bil­ność
    • Kompa­ty­bilny z blokiem różnicowoprądowym
      Tak
    • Pasuje do szyn DIN
      Nie
    • Nadaje się do szafy rozdziel­czej
      Tak
    Wymiary
    • Wyso­kość
      260 mm
    • Szero­kość
      185 mm
    • Głębo­kość
      150 mm
    • Odpływowa szyna zbior­cza: szero­kość, wyso­kość, śred­nica śruby (maks.)
      10 mm, 12 mm, 32 mm
    • Zasilająca szyna zbior­cza: szero­kość, wyso­kość, śred­nica śruby (maks.)
      10 mm, 12 mm, 32 mm
    Instalacja, montaż
    • Pozycja montażu/po­łączenia
      Od frontu
    • Nomi­nalny moment dokręcania
      18 - 18 Nm
    • Nomi­nalny moment dokręcania dla zacisku odpływowego
      18 - 18 Nm
    • Nomi­nalny moment obro­towy górny zacisk
      18 - 18 Nm

    Wartość dla środowiska

    Dążymy do poprawy naszych wyników w zakresie ochrony środowiska poprzez zmniejszenie naszego śladu środowiskowego, jednocześnie działając jako czynnik zrównoważonego rozwoju dla naszych klientów. Dowiedz się więcej

    Zgodność z RoHS Tak
    Zgodny z REACh – bez SVHC Tak
