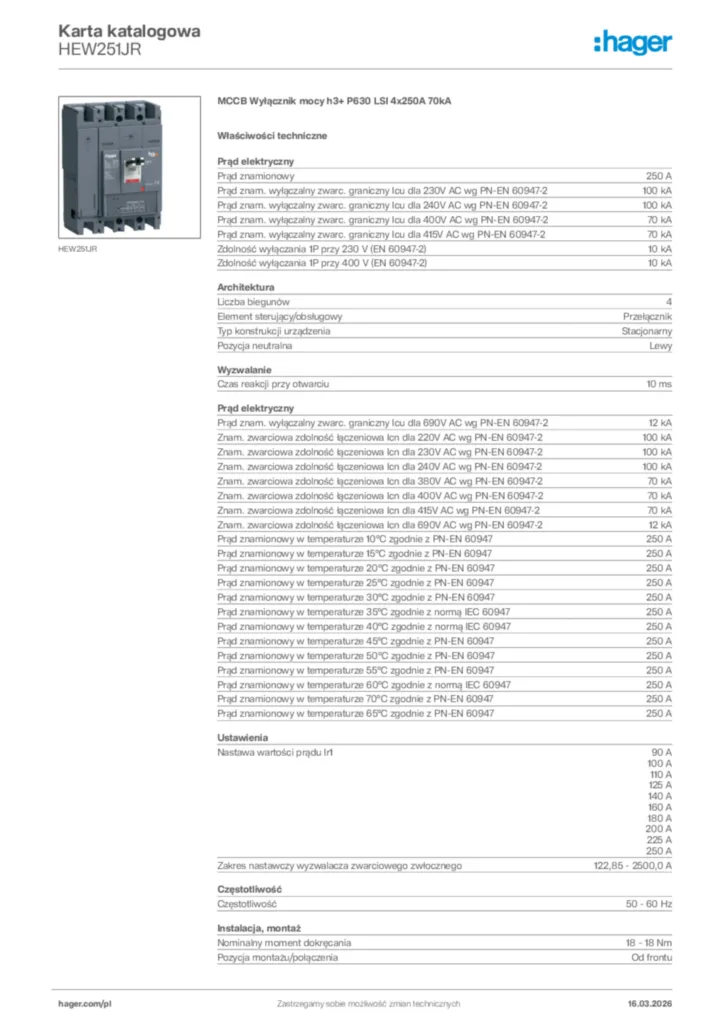

MCCB Wyłącznik mocy h3+ P630 LSI 4x250A 70kA HEW251JR
Zaloguj się, aby utworzyć listę produktów
Aby tworzyć listy produktów, musisz być zalogowany na swoje konto myHager
Uzupełnij swój system
Akcesoria opcjonalne
-
Blok różnicowoprądowy MCCB typ A 2 dostępne produkty
-
Przewody komunikacyjne 1 dostępne produkty
-
Akcesoria elektryczne 1 dostępne produkty
-
Wyzwalacz wzrostowy 5 dostępne produkty
-
Wyzwalacz podnapięciowy 8 dostępne produkty
-
Zobacz więcej 51 dostępne inne produkty
Uzupełnij swój system
Specyfikacja techniczna
-
Prąd znamionowy250 A
-
Prąd znamionowy wyłączalny zwarciowy graniczny Icu przy 230 V AC PN-EN-60947-2100 kA
-
Prąd znamionowy wyłączalny zwarciowy graniczny Icu przy 240 V AC PN-EN-60947-2100 kA
-
Prąd znamionowy wyłączalny zwarciowy graniczny Icu przy 400 V AC PN-EN-60947-270 kA
-
Prąd znamionowy wyłączalny zwarciowy graniczny Icu przy 415 V AC PN-EN-60947-270 kA
-
Zdolność wyłączania na 1 biegunie dla AC 230 V PN-EN-60947-210 kA
-
Zdolność wyłączania na 1 biegunie dla AC 400 V PN-EN-60947-210 kA
-
Prąd znamionowy wyłączalny zwarciowy graniczny Icu przy 690 V AC PN-EN-60947-212 kA
-
Prąd znamionowy wyłączalny zwarciowy eksploatacyjny lcs przy 220 V AC zgodnie z PN-EN-60947-2100 kA
-
Prąd znamionowy wyłączalny zwarciowy eksploatacyjny lcs przy 230 V AC zgodnie z PN-EN-60947-2100 kA
-
Prąd znamionowy wyłączalny zwarciowy eksploatacyjny lcs przy 240 V AC zgodnie z PN-EN-60947-2100 kA
-
Prąd znamionowy wyłączalny zwarciowy eksploatacyjny lcs przy 380 V AC zgodnie z PN-EN-60947-270 kA
-
Prąd znamionowy wyłączalny zwarciowy eksploatacyjny lcs przy 400 V AC zgodnie z PN-EN-60947-270 kA
-
Prąd znamionowy wyłączalny zwarciowy eksploatacyjny lcs przy 415 V AC zgodnie z PN-EN-60947-270 kA
-
Prąd znamionowy wyłączalny zwarciowy eksploatacyjny lcs przy 690 V AC zgodnie z PN-EN-60947-212 kA
-
Prąd znamionowy w temperaturze 10°C zgodnie z PN-EN-60947250 A
-
Prąd znamionowy w temperaturze 15°C zgodnie z PN-EN-60947250 A
-
Prąd znamionowy w temperaturze 20°C zgodnie z PN-EN-60947250 A
-
Prąd znamionowy w temperaturze 25°C zgodnie z PN-EN-60947250 A
-
Prąd znamionowy w temperaturze 30°C zgodnie z PN-EN-60947250 A
-
Prąd znamionowy w temperaturze 35°C zgodnie z PN-EN-60947250 A
-
Prąd znamionowy w temperaturze 40°C zgodnie z PN-EN-60947250 A
-
Prąd znamionowy w temperaturze 45°C zgodnie z PN-EN-60947250 A
-
Prąd znamionowy w temperaturze 50°C zgodnie z PN-EN-60947250 A
-
Prąd znamionowy w temperaturze 55°C zgodnie z PN-EN-60947250 A
-
Prąd znamionowy w temperaturze 60°C zgodnie z PN-EN-60947250 A
-
Prąd znamionowy w temperaturze 70°C zgodnie z PN-EN-60947250 A
-
Prąd znamionowy w temperaturze 65°C zgodnie z PN-EN-60947250 A
-
Liczba biegunów4
-
Element sterujący/obsługowyPrzełącznik
-
Typ konstrukcji urządzeniaStacjonarny
-
Pozycja neutralnaLewy
-
Czas reakcji przy otwarciu10 ms
-
Częstotliwość50 - 60 Hz
-
Nominalny moment dokręcania18 - 18 Nm
-
Pozycja montażu/połączeniaOd frontu
-
Znamionowe napięcie udarowe Uimp8000 V
-
Napięcie znamionowe izolacji Ui800 V
-
Napięcie znamionowe łączeniowe Ue (AC)220 - 690 V
-
Jednostka wyzwalaniaLSI
-
Całkowite straty mocy dla prądu znamionowego36,80 W
-
Straty mocy na biegun dla prądu znamionowego12,30 W
-
Liczba styków pomocniczych przełącznych0
-
Liczba styków pomocniczych rozwiernych0
-
Liczba styków pomocniczych zwiernych0
-
Klasa ochronności IPIP4X
-
Zakres temperatur pracy-25 - 70 °C
-
Stopień zanieczyszczenia zgodnie z PN-EN-60664/PN-EN-60947-23
-
Typ złącza/wtykuZaciski
-
Materiał kablaMiedź
-
Wysokość260 mm
-
Szerokość185 mm
-
Głębokość150 mm
-
Wbudowany napęd silnikowyNie
-
Pasuje do szyn DINNie
-
Kompatybilny z blokiem różnicowoprądowymTak
-
Nadaje się do szafy rozdzielczejTak
-
Pozycja zasilaniaDwukierunkowy
Wartość dla środowiska
Dążymy do poprawy naszych wyników w zakresie ochrony środowiska poprzez zmniejszenie naszego śladu środowiskowego, jednocześnie działając jako czynnik zrównoważonego rozwoju dla naszych klientów. Dowiedz się więcej
Certyfikaty i dokumenty
Pobierz
-
Obraz produktu
-
Instrukcja obsługi
Instrukcja obsługi International 2020-09-21
PDF13,53 MB -
Instrukcja montażu
Instrukcja montażu International 2015-10-05
PDF5,20 MBInstrukcja montażu International 2019-01-25
PDF1,15 MBManual for moulded case circuit breaker h3+ P630 (Date: 2023-02)
Instrukcja montażu International 2023-02-16
PDF10,28 MB -
Pliki STEP
Pliki STEP International 2023-11-24
STP1023,49 kB -
Podręcznik techniczny
Podręcznik techniczny International 2023-11-16
PDF48,75 MB -
Dane techniczne - Deklaracja zgodności
Deklaracja zgodności UE
MCCB h3 Wyłączniki mocy, wielkość x630 i P630, In = 250 - 630 A; HEJ…, HEW…, HMJ…, HMW…, HNJ…, HNW…, HPW…
PDF343,22 kB
