MCCB Wyłącznik mocy h3+ P250 3P 100A 70kA LSI HET100JR
EAN
3250613176228
Liczba w opakowaniu
1 szt.
Grupa rabatowa
APA
Cena
3 755,00 zł
/ szt.
*
Zaloguj się, aby utworzyć listę produktów
Aby tworzyć listy produktów, musisz być zalogowany na swoje konto myHager
Uzupełnij swój system
Akcesoria opcjonalne
-
Przewody komunikacyjne 2 dostępne produkty -
Wyzwalacz wzrostowy 6 dostępne produkty -
Wyzwalacz podnapięciowy 8 dostępne produkty -
Styki pomocnicze i sygnalizacyjne 5 dostępne produkty -
Blokady i zamki 5 dostępne produkty -
Zobacz więcej 31 dostępne inne produkty
Uzupełnij swój system
-
HTC130H
MCCB Adapter OAC/PTA do MCCB h3+ długość 1,20 m
109,00 zł / szt.* -
HTL010HMCCB Adapter h3+ MPI USB
888,00 zł / szt.*
-
HXA001H
MCCB Wyzwalacz wzrostowy x160-P160-x250-P250-x630-P630 24VDC
381,00 zł / szt.* -
HXA002HMCCB Wyzwalacz wzrostowy x160-P160-x250-P250-x630-P630 48VDC
324,00 zł / szt.* -
HXA003HMCCB Wyzwalacz wzrostowy x160-P160-x250-P250-x630-P630 100-120VAC
346,00 zł / szt.* -
HXA004HWyzwalacz wzrostowy x160-P160-x250-P250-x630-P630 200-240VAC
381,00 zł / szt.* -
HXA005HMCCB Wyzwalacz wzrostowy x160-P160-x250-P250-x630-P630 380-450VAC
381,00 zł / szt.* -
HYT257HMCCB Cięgło SAFETY TRIP P250 UnimesH Combiway
242,00 zł / szt.*
-
HXA011H
MCCB Wyzwalacz podnapięciowy x160-P160-x250-P250-x630-P630 24VDC
513,00 zł / szt.* -
HXA013HMCCB Wyzwalacz podnapięciowy x160-P160-x250-P250-x630-P630 100-120VAC
481,00 zł / szt.* -
HXA014HMCCB Wyzwalacz podnapięciowy x160-P160-x250-P250-x630-P630 200-240VAC
561,00 zł / szt.* -
HXA015HMCCB Wyzwalacz podnapięciowy x160-P160-x250-P250-x630-P630 380-450VAC
481,00 zł / szt.* -
HXA051HMCCB Wyzwalacz podnapięciowy zwłoczny x160-P160-x250-P250-x630-P630 24VDC
546,00 zł / szt.* -
HXA053HMCCB Wyzwalacz podnapięciowy zwłoczny x160-P160-x250-P250-x630-P630 110VAC
546,00 zł / szt.* -
HXA054HMCCB Wyzwalacz podnapięciowy zwłoczny x160-P160-x250-P250-x630-P630 220-240VAC
550,00 zł / szt.* -
HXA055HMCCB Wyzwalacz podnapięciowy zwłoczny x160-P160-x250-P250-x630-P630 380-415VAC
546,00 zł / szt.*
-
HXA021H
MCCB Styk pomocniczy x160-P160-x250-P250-x630-P630 1P 250VAC
351,00 zł / szt.* -
HXA024HMCCB Styk sygnalizacyjny x160-P160-x250-P250-x630-P630 1P 250VAC
402,00 zł / szt.* -
HXA027HMCCB Styk sygnalizacyjny AL x630/P630 prawostronny 250VAC 125VDC
299,00 zł / szt.* -
HXA028HMCCB Styk sygnalizacyjny AL x630/P630 prawostronny niskonapięciowy
299,00 zł / szt.* -
HYC250HMCCB Zacisk styków pomocniczych P250/h250
382,00 zł / szt.*
-
HXA039H
MCCB Blokada dźwigni x160-P160-x250-P250-x630
187,00 zł / szt.* -
HXB070HMCCB Linka do blokady mechanicznej 1m x250 / h250
235,00 zł / szt.* -
HXB071HMCCB Linka do blokady mechanicznej 1,5m x250 / h250
287,00 zł / szt.* -
HXT066HMCCB Mechanizm blokady P250
191,00 zł / szt.* -
HXT165HMCCB Zestaw sprzęgłowy do blokowania jednoczesnego załączenia P250 3P
358,00 zł / szt.*
-
HXB068HMCCB Blokada elektryczna h3 napędów zdalnych typ A
294,00 zł / szt.* -
HXB069HMCCB Blokada elektryczna h3 napędów zdalnych typ B
294,00 zł / szt.*
-
HXT030HMCCB Napęd obrotowy bezpośredni P250
243,00 zł / szt.*
-
HXT031HMCCB Napęd obrotowy montowany na drzwiach P250
594,00 zł / szt.*
-
HXT040HMCCB Napęd silnikowy P250 24VDC z Auto-Reset
3555,00 zł / szt.* -
HXT042HMCCB Napęd silnikowy P250 230-240VAC z Auto-Reset
3555,00 zł / szt.* -
HXT043HMCCB Napęd silnikowy P250 24VDC bez Auto-Reset
3420,00 zł / szt.* -
HXT044HMCCB Napęd silnikowy P250 230-240VAC bez Auto-Reset
3420,00 zł / szt.*
-
HYA035HMCCB Zestaw przyłączeniowy 3P/4P
115,00 zł / szt.* -
HYC352HMCCB Zacisk styków pomocniczych 2 przewodowy P250/h250
267,00 zł / szt.* -
HYC353HMCCB Zacisk styków pomocniczych 3 przewodowy P250/h250
299,00 zł / szt.*
-
HYB011HMCCB Przedłużenie przyłączy szynowe rozszerzone x/P250 3P
194,00 zł / szt.* -
HYB031HMCCB Przyłącze tylne x/P250 3P
480,00 zł / szt.* -
HYT001HMCCB Zaciski klatkowe P250 Cu/Al 3P 1x 10-150mm²
150,00 zł / szt.* -
HYT005HMCCB Zaciski klatkowe P250 Al 3P 1x 50-185mm²
564,00 zł / szt.* -
HYT007HMCCB Zaciski klatkowe P250 Cu/Al 3P 2x 35-120mm²
1027,00 zł / szt.* -
HYT065HMCCB Zaciski P250 Cu/Al 3P 6x 6-35mm²
1095,00 zł / szt.* -
HYT328HMCCB Złączka L do zestawu wtykowego P250/h250 1P
157,00 zł / szt.*
-
HYC255HMCCB Styk sygnalizacji wysunięcia P250/h250
470,00 zł / szt.*
-
HYS256HMCCB Mechanizm zwalniający P160/P250
101,00 zł / szt.*
-
HYT019HMCCB Przegrody pionowe przyłączy P250 3/4P
66,00 zł / szt.*
-
HYT200HMCCB Podstawa wtykowa P250 3P
854,00 zł / szt.* -
HYT300HMCCB Adapter wtykowy do P250 3P
552,00 zł / szt.* -
HYT330HMCCB Podstawa wysuwna P250 3P
1138,00 zł / szt.* -
HYT332HMCCB Adapter wysuwny do P250 3P
530,00 zł / szt.*
-
HYC321HMCCB Osłona zacisków podstawy wysuwnej P250/h250 LSI 3P
375,00 zł / szt.* -
HYT021HMCCB Osłony zacisków prostych P250 3P
217,00 zł / szt.* -
HYT023HMCCB Osłony zacisków rozstawnych P250 3P
217,00 zł / szt.* -
HYT025HMCCB Osłony przednie dla przyłączy tylnych i wtykowych P250 3P
217,00 zł / szt.* -
HYT050HMCCB Tylne płyty izolacyjne dla przyłaczy prostych P250 3P
191,00 zł / szt.* -
HYT052HMCCB Tylne płyty izolacyjne dla przyłaczy rozszerzonych P250 3P
197,00 zł / szt.*

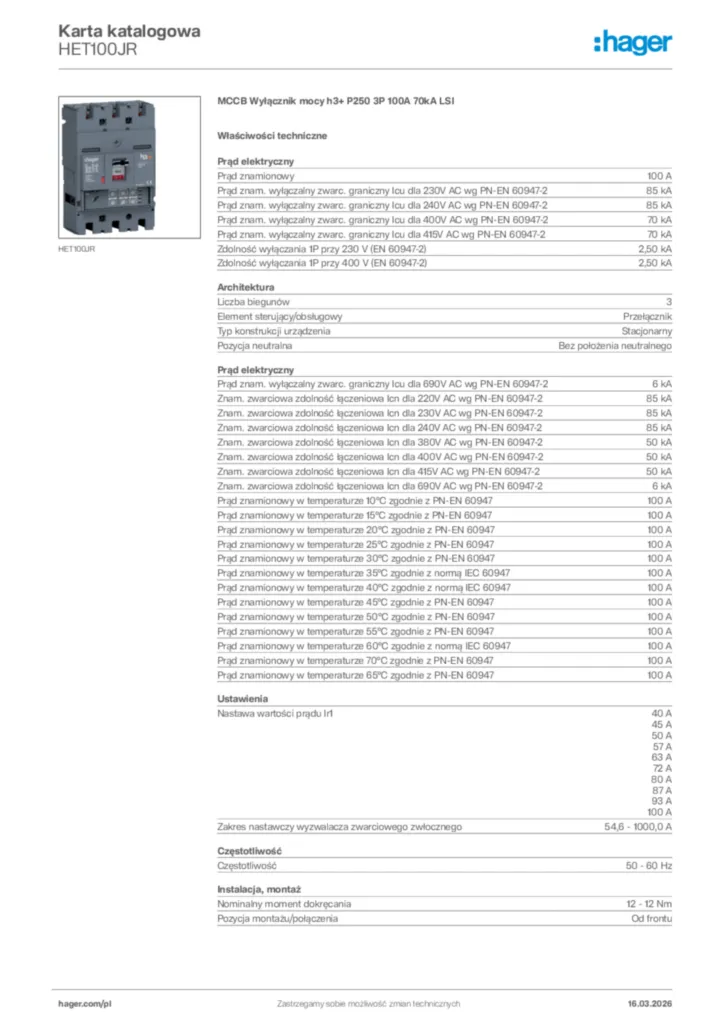

Specyfikacja techniczna
Prąd elektryczny
-
Prąd znamionowy100 A
-
Prąd znam. wyłączalny zwarc. graniczny Icu dla 230V AC wg PN-EN 60947-285 kA
-
Prąd znam. wyłączalny zwarc. graniczny Icu dla 240V AC wg PN-EN 60947-285 kA
-
Prąd znam. wyłączalny zwarc. graniczny Icu dla 400V AC wg PN-EN 60947-270 kA
-
Prąd znam. wyłączalny zwarc. graniczny Icu dla 415V AC wg PN-EN 60947-270 kA
-
Zdolność wyłączania 1P przy 230 V (EN 60947-2)2,50 kA
-
Zdolność wyłączania 1P przy 400 V (EN 60947-2)2,50 kA
-
Prąd znam. wyłączalny zwarc. graniczny Icu dla 690V AC wg PN-EN 60947-26 kA
-
Znam. zwarciowa zdolność łączeniowa Icn dla 220V AC wg PN-EN 60947-285 kA
-
Znam. zwarciowa zdolność łączeniowa Icn dla 230V AC wg PN-EN 60947-285 kA
-
Znam. zwarciowa zdolność łączeniowa Icn dla 240V AC wg PN-EN 60947-285 kA
-
Znam. zwarciowa zdolność łączeniowa Icn dla 380V AC wg PN-EN 60947-250 kA
-
Znam. zwarciowa zdolność łączeniowa Icn dla 400V AC wg PN-EN 60947-250 kA
-
Znam. zwarciowa zdolność łączeniowa Icn dla 415V AC wg PN-EN 60947-250 kA
-
Znam. zwarciowa zdolność łączeniowa Icn dla 690V AC wg PN-EN 60947-26 kA
-
Prąd znamionowy w temperaturze 10°C zgodnie z PN-EN 60947100 A
-
Prąd znamionowy w temperaturze 15°C zgodnie z PN-EN 60947100 A
-
Prąd znamionowy w temperaturze 20°C zgodnie z PN-EN 60947100 A
-
Prąd znamionowy w temperaturze 25°C zgodnie z PN-EN 60947100 A
-
Prąd znamionowy w temperaturze 30°C zgodnie z PN-EN 60947100 A
-
Prąd znamionowy w temperaturze 35°C zgodnie z normą IEC 60947100 A
-
Prąd znamionowy w temperaturze 40°C zgodnie z normą IEC 60947100 A
-
Prąd znamionowy w temperaturze 45°C zgodnie z PN-EN 60947100 A
-
Prąd znamionowy w temperaturze 50°C zgodnie z PN-EN 60947100 A
-
Prąd znamionowy w temperaturze 55°C zgodnie z PN-EN 60947100 A
-
Prąd znamionowy w temperaturze 60°C zgodnie z normą IEC 60947100 A
-
Prąd znamionowy w temperaturze 70°C zgodnie z PN-EN 60947100 A
-
Prąd znamionowy w temperaturze 65°C zgodnie z PN-EN 60947100 A
Architektura
-
Liczba biegunów3
-
Element sterujący/obsługowyPrzełącznik
-
Typ konstrukcji urządzeniaStacjonarny
-
Pozycja neutralnaBez położenia neutralnego
Ustawienia
-
Nastawa wartości prądu Ir140 A, 45 A, 50 A, 57 A, 63 A, 72 A, 80 A, 87 A, 93 A, 100 A
-
Zakres nastawczy wyzwalacza zwarciowego zwłocznego54,6 - 1000,0 A
Częstotliwość
-
Częstotliwość50 - 60 Hz
Instalacja, montaż
-
Nominalny moment dokręcania12 - 12 Nm
-
Pozycja montażu/połączeniaOd frontu
Napięcie
-
Znamionowe napięcie udarowe Uimp8000 V
-
Napięcie znamionowe izolacji Ui800 V
-
Napięcie znamionowe łączeniowe Ue (AC)220 - 690 V
Funkcje
-
Jednostka wyzwalaniaLSI
Moc
-
Całkowite straty mocy dla prądu znamionowego7,20 W
-
Straty mocy na biegun dla prądu znamionowego2,40 W
Wytrzymałość
-
Wytrzymałość elektryczna (liczba cykli)10000
-
Wytrzymałość mechaniczna (liczba cykli)40000
Sprzęt
-
Liczba styków pomocniczych przełącznych0
-
Liczba styków pomocniczych rozwiernych0
-
Liczba styków pomocniczych zwiernych0
Bezpieczeństwo
-
Klasa ochrony przed wnikaniem (IP)IP4X
Warunki użytkowania
-
Zakres temperatur pracy-25 - 70 °C
-
Stopień zanieczyszczenia zgodnie z IEC 60664/IEC 60947-2.3
Pokrywa, drzwi
-
Z mechanizmem ryglującymTak
Rodzaj połączenia
-
Przekrój poprzeczny przewodu elastycznego35 - 150 mm²
-
Przekrój poprzeczny przewodu sztywnego35 - 185 mm²
-
Typ złącza/wtykuZaciski
Kabel
-
Materiał kablaMiedź, Aluminium
Wymiary
-
Wysokość165 mm
-
Szerokość105 mm
-
Głębokość97 mm
Elementy sterujące i wskaźniki
-
Wbudowany napęd silnikowyNie
Kompatybilność
-
Pasuje do szyn DINNie
-
Kompatybilny z blokiem różnicowoprądowymNie
-
Nadaje się do szafy rozdzielczejTak
Zasilanie
-
Pozycja zasilaniaDwukierunkowy
Zabezpieczenie elektryczne
-
Zabezpieczenie przeciążeniowe zwłoczne (ltd): opóźnienie (tr)0,5 s, 1,5 s, 2,5 s, 5 s, 7,5 s, 9 s, 10 s, 12 s, 14 s, 16 s
-
Zabezpieczenie krótkozwłoczne (std): prąd (Isd)1,5, 2, 3, 4, 5, 6, 7, 8, 10
-
Zabezpieczenie krótkozwłoczne (std): czas opóźnienia (tsd)50 ms, 100 ms, 200 ms, 300 ms, 400 ms
-
Zabezpieczenie bezzwłoczne (li): współczynnik ustawienia zegara3, 4, 5, 6, 7, 8, 10, 12, 15
