MCCB Wyłącznik mocy h3+ P250 3P 63A 70kA TM HET063DR
EAN
3250613154639
Liczba w opakowaniu
1 szt.
Grupa rabatowa
APA
Cena
1332,00 zł
/ szt.
*
Zaloguj się, aby utworzyć listę produktów
Aby tworzyć listy produktów, musisz być zalogowany na swoje konto myHager
Uzupełnij swój system
Akcesoria opcjonalne
-
Wyzwalacz wzrostowy 6 dostępne produkty -
Wyzwalacz podnapięciowy 8 dostępne produkty -
Styki pomocnicze i sygnalizacyjne 5 dostępne produkty -
Blokady i zamki 5 dostępne produkty -
Przewód blokujący elektrycznej 2 dostępne produkty -
Zobacz więcej 29 dostępne inne produkty
Uzupełnij swój system
-
HXA001H
MCCB Wyzwalacz wzrostowy x160-P160-x250-P250-x630-P630 24VDC
365,00zł / szt.* -
HXA002HMCCB Wyzwalacz wzrostowy x160-P160-x250-P250-x630-P630 48VDC
311,00zł / szt.* -
HXA003HMCCB Wyzwalacz wzrostowy x160-P160-x250-P250-x630-P630 100-120VAC
332,00zł / szt.* -
HXA004HWyzwalacz wzrostowy x160-P160-x250-P250-x630-P630 200-240VAC
365,00zł / szt.* -
HXA005HMCCB Wyzwalacz wzrostowy x160-P160-x250-P250-x630-P630 380-450VAC
365,00zł / szt.* -
HYT257HMCCB Cięgło SAFETY TRIP P250 UnimesH Combiway
232,00zł / szt.*
-
HXA011H
MCCB Wyzwalacz podnapięciowy x160-P160-x250-P250-x630-P630 24VDC
491,00zł / szt.* -
HXA013HMCCB Wyzwalacz podnapięciowy x160-P160-x250-P250-x630-P630 100-120VAC
461,00zł / szt.* -
HXA014HMCCB Wyzwalacz podnapięciowy x160-P160-x250-P250-x630-P630 200-240VAC
537,00zł / szt.* -
HXA015HMCCB Wyzwalacz podnapięciowy x160-P160-x250-P250-x630-P630 380-450VAC
461,00zł / szt.* -
HXA051HMCCB Wyzwalacz podnapięciowy zwłoczny x160-P160-x250-P250-x630-P630 24VDC
523,00zł / szt.* -
HXA053HMCCB Wyzwalacz podnapięciowy zwłoczny x160-P160-x250-P250-x630-P630 110VAC
523,00zł / szt.* -
HXA054HMCCB Wyzwalacz podnapięciowy zwłoczny x160-P160-x250-P250-x630-P630 220-240VAC
527,00zł / szt.* -
HXA055HMCCB Wyzwalacz podnapięciowy zwłoczny x160-P160-x250-P250-x630-P630 380-415VAC
523,00zł / szt.*
-
HXA021H
MCCB Styk pomocniczy x160-P160-x250-P250-x630-P630 1P 250VAC
336,00zł / szt.* -
HXA024HMCCB Styk sygnalizacyjny x160-P160-x250-P250-x630-P630 1P 250VAC
385,00zł / szt.* -
HXA027HMCCB Styk sygnalizacyjny AL x630/P630 prawostronny 250VAC 125VDC
287,00zł / szt.* -
HXA028HMCCB Styk sygnalizacyjny AL x630/P630 prawostronny niskonapięciowy
287,00zł / szt.* -
HYC250HMCCB Zacisk styków pomocniczych P250/h250
366,00zł / szt.*
-
HXA039H
MCCB Blokada dźwigni x160-P160-x250-P250-x630
179,00zł / szt.* -
HXB070HMCCB Linka do blokady mechanicznej 1m x250 / h250
225,00zł / szt.* -
HXB071HMCCB Linka do blokady mechanicznej 1,5m x250 / h250
275,00zł / szt.* -
HXT066HMCCB Mechanizm blokady P250
183,00zł / szt.* -
HXT165HMCCB Zestaw sprzęgłowy do blokowania jednoczesnego załączenia P250 3P
343,00zł / szt.*
-
HXB068H
MCCB Blokada elektryczna h3 napędów zdalnych typ A
282,00zł / szt.* -
HXB069HMCCB Blokada elektryczna h3 napędów zdalnych typ B
282,00zł / szt.*
-
HXT030HMCCB Napęd obrotowy bezpośredni P250
233,00zł / szt.*
-
HXT031HMCCB Napęd obrotowy montowany na drzwiach P250
569,00zł / szt.*
-
HXT040HMCCB Napęd silnikowy P250 24VDC z Auto-Reset
3402,00 zł / szt.* -
HXT042HMCCB Napęd silnikowy P250 230-240VAC z Auto-Reset
3402,00 zł / szt.* -
HXT043HMCCB Napęd silnikowy P250 24VDC bez Auto-Reset
3273,00 zł / szt.* -
HXT044HMCCB Napęd silnikowy P250 230-240VAC bez Auto-Reset
3273,00 zł / szt.*
-
HYA035HMCCB Zestaw przyłączeniowy 3P/4P
111,00zł / szt.* -
HYC352HMCCB Zacisk styków pomocniczych 2 przewodowy P250/h250
256,00zł / szt.* -
HYC353HMCCB Zacisk styków pomocniczych 3 przewodowy P250/h250
287,00zł / szt.*
-
HYB011HMCCB Przedłużenie przyłączy szynowe rozszerzone x/P250 3P
186,00zł / szt.* -
HYB031HMCCB Przyłącze tylne x/P250 3P
460,00zł / szt.* -
HYT001HMCCB Zaciski klatkowe P250 Cu/Al 3P 1x 10-150mm²
144,00zł / szt.* -
HYT005HMCCB Zaciski klatkowe P250 Al 3P 1x 50-185mm²
540,00zł / szt.* -
HYT007HMCCB Zaciski klatkowe P250 Cu/Al 3P 2x 35-120mm²
983,00zł / szt.* -
HYT065HMCCB Zaciski P250 Cu/Al 3P 6x 6-35mm²
1048,00 zł / szt.* -
HYT328HMCCB Złączka L do zestawu wtykowego P250/h250 1P
151,00zł / szt.*
-
HYC255HMCCB Styk sygnalizacji wysunięcia P250/h250
450,00zł / szt.*
-
HYS256HMCCB Mechanizm zwalniający P160/P250
97,00zł / szt.*
-
HYT019HMCCB Przegrody pionowe przyłączy P250 3/4P
64,00zł / szt.*
-
HYT200HMCCB Podstawa wtykowa P250 3P
818,00zł / szt.* -
HYT300HMCCB Adapter wtykowy do P250 3P
529,00zł / szt.* -
HYT330HMCCB Podstawa wysuwna P250 3P
1089,00 zł / szt.* -
HYT332HMCCB Adapter wysuwny do P250 3P
508,00zł / szt.*
-
HYC321HMCCB Osłona zacisków podstawy wysuwnej P250/h250 LSI 3P
359,00zł / szt.* -
HYT021HMCCB Osłony zacisków prostych P250 3P
208,00zł / szt.* -
HYT023HMCCB Osłony zacisków rozstawnych P250 3P
208,00zł / szt.* -
HYT025HMCCB Osłony przednie dla przyłączy tylnych i wtykowych P250 3P
208,00zł / szt.* -
HYT050HMCCB Tylne płyty izolacyjne dla przyłaczy prostych P250 3P
183,00zł / szt.* -
HYT052HMCCB Tylne płyty izolacyjne dla przyłaczy rozszerzonych P250 3P
189,00zł / szt.*
Specyfikacja techniczna
Prąd elektryczny
-
Prąd znamionowy63 A
-
Prąd znam. wyłączalny zwarc. graniczny Icu dla 400V AC wg PN-EN 60947-270 kA
-
Prąd znam. wyłączalny zwarc. graniczny Icu dla 240V AC wg PN-EN 60947-285 kA
-
Znam. zwarciowa zdolność łączeniowa Icn dla 230V AC wg PN-EN 60947-285 kA
-
Znam. zwarciowa zdolność łączeniowa Icn dla 400V AC wg PN-EN 60947-250 kA
Architektura
-
Liczba biegunów3
-
Element sterujący/obsługowyPrzełącznik
-
Typ konstrukcji urządzeniaStacjonarny
-
Pozycja neutralnaBez położenia neutralnego
Częstotliwość
-
Częstotliwość50 - 60 Hz
Napięcie
-
Znamionowe napięcie udarowe Uimp8000 V
-
Napięcie znamionowe izolacji Ui800 V
-
Napięcie znamionowe łączeniowe Ue (AC)220 - 690 V
Funkcje
-
Jednostka wyzwalaniaTM A/A
Moc
-
Całkowite straty mocy dla prądu znamionowego13,95 W
Wytrzymałość
-
Wytrzymałość elektryczna (liczba cykli)10000
-
Wytrzymałość mechaniczna (liczba cykli)40000
Bezpieczeństwo
-
Klasa ochrony przed wnikaniem (IP)IP4X
Rodzaj połączenia
-
Przekrój poprzeczny przewodu elastycznego35 - 150 mm²
-
Przekrój poprzeczny przewodu sztywnego35 - 185 mm²
Pokrywa, drzwi
-
Z mechanizmem ryglującymTak
Kabel
-
Materiał kablaMiedź, Aluminium
Kompatybilność
-
Kompatybilny z blokiem różnicowoprądowymNie
-
Pasuje do szyn DINNie
-
Nadaje się do szafy rozdzielczejTak
Wymiary
-
Wysokość165 mm
-
Szerokość105 mm
-
Głębokość97 mm
-
Odpływowa szyna zbiorcza: szerokość, wysokość, średnica śruby (maks.)4 mm, 8,5 mm, 25 mm
-
Zasilająca szyna zbiorcza: szerokość, wysokość, średnica śruby (maks.)4 mm, 8,5 mm, 25 mm
Instalacja, montaż
-
Pozycja montażu/połączeniaOd frontu
-
Nominalny moment dokręcania12 - 12 Nm
Główne atrybuty elektryczne
-
Nominalny moment dokręcania dla zacisku odpływowego12 - 12 Nm
-
Nominalny moment obrotowy górny zacisk12 - 12 Nm
Zabezpieczenie elektryczne
-
Zabezpieczenie bezzwłoczne (li): współczynnik ustawienia zegara6, 8, 10, 13
Wartość dla środowiska
Dążymy do poprawy naszych wyników w zakresie ochrony środowiska poprzez zmniejszenie naszego śladu środowiskowego, jednocześnie działając jako czynnik zrównoważonego rozwoju dla naszych klientów. Dowiedz się więcej
Certyfikaty i dokumenty
Pobierz
-

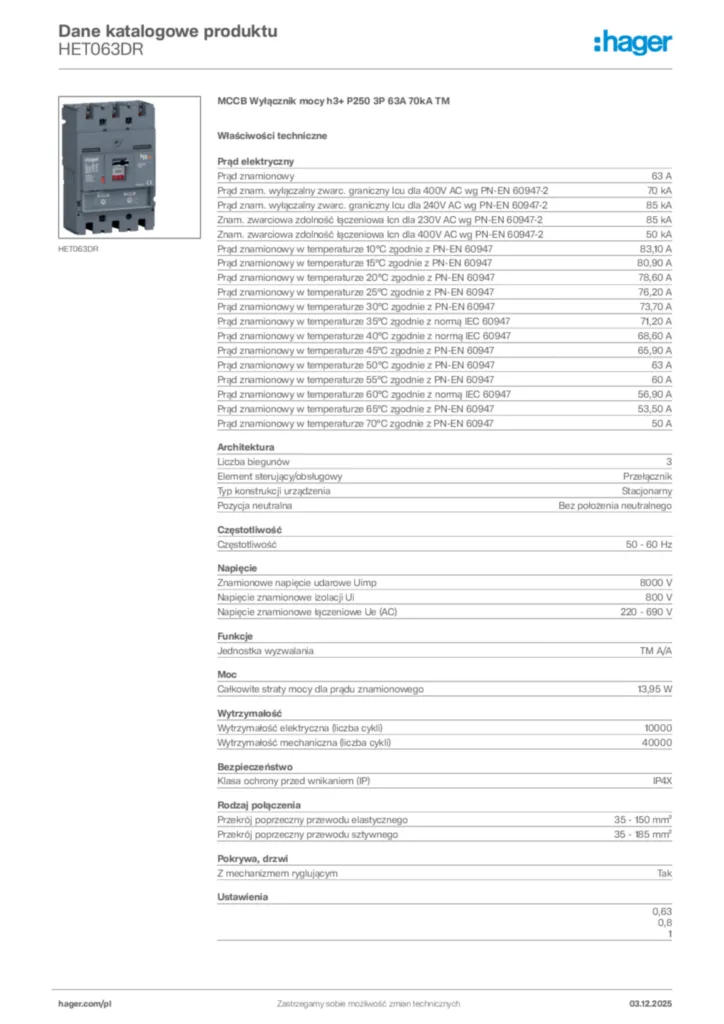

Obraz produktu
-
Instrukcja montażu
Instrukcja montażu International 2015-11-02
PDF4,67 MB -
Pliki STEP
Pliki STEP International 2023-11-24
STP640,83 kB -
Podręcznik techniczny
Podręcznik techniczny International 2023-11-16
PDF48,75 MB -
Dane techniczne - Deklaracja zgodności
Declaration
Dane techniczne - Deklaracja zgodności International 2022-04-25
PDF349,41 kB
Declaration
Dane techniczne - Deklaracja zgodności International 2022-04-25
PDF461,97 kB
Deklaracja zgodności UE
MCCB h3+ Wyłączniki mocy, wielkość P250, In = 40 - 250 A
PDF210,92 kB
