Produkt wycofany
MCCB Wyłącznik mocy h630 4P 70kA 400A LSI HED401H
EAN
3250613349639
Liczba w opakowaniu
1 szt.
Cena na zapytanie
Zaloguj się, aby utworzyć listę produktów
Aby tworzyć listy produktów, musisz być zalogowany na swoje konto myHager
Produkt niestety nie jest już dostępny. W celu uzyskania informacji o alternatywnym rozwiązaniu prosimy o kontakt z punktem dystrybucyjnym Hager w swojej okolicy lub z naszą infolinią.
Uzupełnij swój system
Akcesoria opcjonalne
-
Przewód blokujący elektrycznej 2 dostępne produkty -
Wyzwalacz wzrostowy 5 dostępne produkty -
Styki pomocnicze i sygnalizacyjne 4 dostępne produkty -
Blokady dźwigni 1 dostępne produkty -
Przewody pomocnicze 1 dostępne produkty -
Zobacz więcej 4 dostępne inne produkty
Uzupełnij swój system
-
HXB069H
MCCB Blokada elektryczna h3 napędów zdalnych typ B
294,00 zł / szt.* -
HXD068HMCCB Blokada elelektryczna napędów zdalnych h3 (2x 630/1000A) typ A
303,00 zł / szt.*
-
HXC001H
MCCB Wyzwalacz wzrostowy h250-h1600 24VDC
721,00 zł / szt.* -
HXC002HMCCB Wyzwalacz wzrostowy h250-h1600 48VDC
721,00 zł / szt.* -
HXC003HMCCB Wyzwalacz wzrostowy h250-h1600 100-120VAC
721,00 zł / szt.* -
HXC004HMCCB Wyzwalacz wzrostowy h250-h1600 200-240VAC
697,00 zł / szt.* -
HXC005HMCCB Wyzwalacz wzrostowy h250-h1600 380-450VAC
721,00 zł / szt.*
-
HXC021H
MCCB Styk pomocniczy h250-h1600 1P 230VAC
303,00 zł / szt.* -
HXC024HMCCB Styk sygnalizacyjny H250-H1600 1P 230VAC
303,00 zł / szt.* -
HXC025HMCCB Styk pomocniczy H250-H1600 1NO+1NC 230VAC
303,00 zł / szt.* -
HXC026HMCCB Styk alarmowy H250-H1600 1NO+1NC
419,00 zł / szt.*
-
HXD039H
MCCB Blokada dźwigni h400-h1000
250,00 zł / szt.*
-
HYA035H
MCCB Zestaw przyłączeniowy 3P/4P
115,00 zł / szt.*
-
HYD010HMCCB Przedłużenie przyłączy zaciskowe H400 4P
991,00 zł / szt.* -
HYD012HMCCB Przedł przyłączy rozszerzone zacisk H400-H630 4P
1152,00 zł / szt.* -
HYD032HMCCB Przyłącze tylne 400A 4P
748,00 zł / szt.*
-
HYD019HMCCB Przegrody biegunów h400-h1600 3/4P
103,00 zł / szt.*

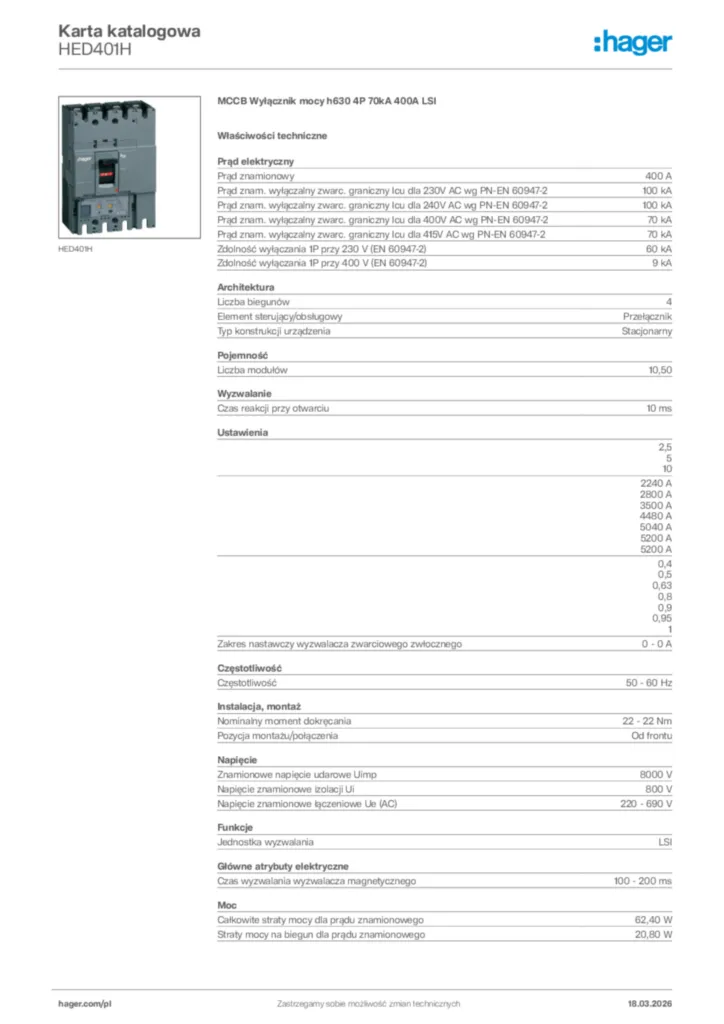

Specyfikacja techniczna
Prąd elektryczny
-
Prąd znamionowy400 A
-
Prąd znam. wyłączalny zwarc. graniczny Icu dla 230V AC wg PN-EN 60947-2100 kA
-
Prąd znam. wyłączalny zwarc. graniczny Icu dla 240V AC wg PN-EN 60947-2100 kA
-
Prąd znam. wyłączalny zwarc. graniczny Icu dla 400V AC wg PN-EN 60947-270 kA
-
Prąd znam. wyłączalny zwarc. graniczny Icu dla 415V AC wg PN-EN 60947-270 kA
-
Zdolność wyłączania 1P przy 230 V (EN 60947-2)60 kA
-
Zdolność wyłączania 1P przy 400 V (EN 60947-2)9 kA
Architektura
-
Liczba biegunów4
-
Element sterujący/obsługowyPrzełącznik
-
Typ konstrukcji urządzeniaStacjonarny
Pojemność
-
Liczba modułów10,50
Wyzwalanie
-
Czas reakcji przy otwarciu10 ms
-
AT_MagneticProtectionKnobSetting2,5, 5, 10
-
AT_RangeMagneticAdjustment2240 A, 2800 A, 3500 A, 4480 A, 5040 A, 5200 A, 5200 A
-
AT_ThermalProtectionKnobSetting0,4, 0,5, 0,63, 0,8, 0,9, 0,95, 1
Ustawienia
-
Zakres nastawczy wyzwalacza zwarciowego zwłocznego0 - 0 A
Częstotliwość
-
Częstotliwość50 - 60 Hz
Instalacja, montaż
-
Nominalny moment dokręcania22 - 22 Nm
-
Pozycja montażu/połączeniaOd frontu
Napięcie
-
Znamionowe napięcie udarowe Uimp8000 V
-
Napięcie znamionowe izolacji Ui800 V
-
Napięcie znamionowe łączeniowe Ue (AC)220 - 690 V
Funkcje
-
Jednostka wyzwalaniaLSI
Główne atrybuty elektryczne
-
Czas wyzwalania wyzwalacza magnetycznego100 - 200 ms
Moc
-
Całkowite straty mocy dla prądu znamionowego62,40 W
-
Straty mocy na biegun dla prądu znamionowego20,80 W
Wytrzymałość
-
Wytrzymałość elektryczna (liczba cykli)1000
-
Wytrzymałość mechaniczna (liczba cykli)4000
Sprzęt
-
Liczba styków pomocniczych przełącznych0
-
Liczba styków pomocniczych rozwiernych0
-
Liczba styków pomocniczych zwiernych0
Bezpieczeństwo
-
Klasa ochrony przed wnikaniem (IP)IP4X
Warunki użytkowania
-
Zakres temperatur pracy-25 - 70 °C
Rodzaj połączenia
-
Przekrój poprzeczny przewodu elastycznego35 - 240 mm²
-
Przekrój poprzeczny przewodu sztywnego35 - 240 mm²
-
Typ złącza/wtykuZaciski
Elementy sterujące i wskaźniki
-
Wbudowany napęd silnikowyNie
Kompatybilność
-
Pasuje do szyn DINNie
Zasilanie
-
Pozycja zasilaniaDwukierunkowy
