Modułowy rozłącznik izolacyjny obrotowy z widoczną przerwą 3P 125A, rozmiar 4 HAE312
Cena
829,00 zł
/ Sztuka
*
catalog.lists.product_addition.login_popup.title
catalog.lists.product_addition.login_popup.descriptive_text
configurator.modal.title
configurator.modal.description
Aplikacja Hager Ready
configurator.modal.linkcatalog.transfer_popup.title
catalog.product_page.tranfer_popup.descriptive_text
product.page.accessories.title
product.page.accessories.associated-products
-
Styki pomocnicze 2 product.page.accessories.products-available -
Osłona przyłączy 1 product.page.accessories.products-available -
Oś napędu łącznika 3 product.page.accessories.products-available -
Napęd drzwiowy do wyłączników 1 product.page.accessories.products-available
product.page.accessories.title-modal
-
HZC312
Styki pomocnicze 2NO 5A/250V, rozłączniki HAx rozmiar 1-4, 20-160A
115,20 zł / Sztuka* -
HZC311Styki pomocnicze 1NO+1NC 5A/250V, rozłączniki HAx rozmiar 1-4, 20-160A
115,20 zł / Sztuka*
-
HZC217
Osłony przyłączy - górna/dolna, 3P, HAx rozmiar 4, 100-160A
104,10 zł / Sztuka*
-
HZC114
Wałek napędu drzwiowego HAx rozmiar 4 (N°6), dł. 150 mm
63,20 zł / Sztuka* -
HZC116Wałek napędu drzwiowego HAx rozmiar 4 (N°6), dł. 320 mm
128,50 zł / Sztuka* -
HZC115Wałek napędu drzwiowego HAx rozmiar 4 (N°6), dł. 200 mm
90,90 zł / Sztuka*
-
HZC014
Napęd drzwiowy HAx, rozmiar 4, bez wałka
113,00 zł / Sztuka*
Specyfikacja techniczna
Prąd elektryczny
-
Prąd znamionowy In125 A
-
Dopuszczalny prąd znamionowy AC21125 A
-
Dopuszczalna wartość znamionowa prądu AC21 kategoria B125 A
-
Dopuszczalna wartość znamionowa prądu AC22 kategoria B125 A
-
Dopuszczalny prąd znamionowy AC23 kategoria A125 A
-
Dopuszczalna wartość znamionowa prądu AC23 kategoria B125 A
-
Zdolność włączania prąd zwarciowy Icm przy 415V AC według IEC 60947-37 kA
-
Znamionowy prąd krótkotrwały Icw 1s IEC 609474 kA
-
Znamionowy prąd krótkotrwały Icw IEC 609474 kA
Rodzaj połączenia
-
Przekrój poprzeczny przewodu sztywnego70 mm²
-
Przekrój poprzeczny przewodu elastycznego70 mm²
Napięcie
-
Napięcie znamionowe izolacji Ui800 V
-
Napięcie znamionowe łączeniowe Ue (AC)380 - 415 V
-
Znamionowe napięcie udarowe Uimp8000 V
Moc
-
Straty mocy na biegun dla prądu znamionowego4,60 W
-
Moc rozproszona (we wkładce topikowej)13,80 W
-
Znamionowa moc robocza przy 400 V AC AC182000 W
-
Znamionowa moc robocza przy 400 V AC AC2356000 W
Sprzęt
-
Opcjonalny napęd silnikowyNie
-
Liczba styków pomocniczych przełącznych0
-
Liczba styków pomocniczych rozwiernych0
-
Liczba styków pomocniczych zwiernych0
Warunki użytkowania
-
Zakres temperatur pracy-20 - 70 °C
Pokrywa, drzwi
-
Z mechanizmem ryglującymTak
Bezpieczeństwo
-
Klasa ochrony przed wnikaniem (IP)IP20
Architektura
-
Układ biegunów3P
-
Liczba biegunów3
-
Element sterujący/obsługowyKrótka dźwigniaobrotowa
Częstotliwość
-
Częstotliwość50 - 60 Hz
Funkcje
-
Jest przełącznikiem zmiany kierunkuNie
-
Jako wyłącznik awaryjnyNie
-
Jako rozłącznik głównyTak
-
Jako rozłącznik remontowyTak
-
Jako rozłącznik bezpieczeństwaTak
-
Wersja rozłącznika mocyTak
Instalacja, montaż
-
Nominalny moment dokręcania4 - 4,4 Nm
Pojemność
-
Liczba modułów6,22
Łączność
-
Typ połączeniaZaciski śrubowe
Wymiary
-
Wysokość84 mm
-
Szerokość109 mm
-
Głębokość132 mm
catalog.pageproduct.title_sustainability.h2
Dążymy do poprawy naszych wyników w zakresie ochrony środowiska poprzez zmniejszenie naszego śladu środowiskowego, jednocześnie działając jako czynnik zrównoważonego rozwoju dla naszych klientów. Dowiedz si? wi?cej
catalog.pageproduct.sustainability_block.downloads_h3
Pobierz
-
Obraz produktu
-
GeneratedProductDatasheet

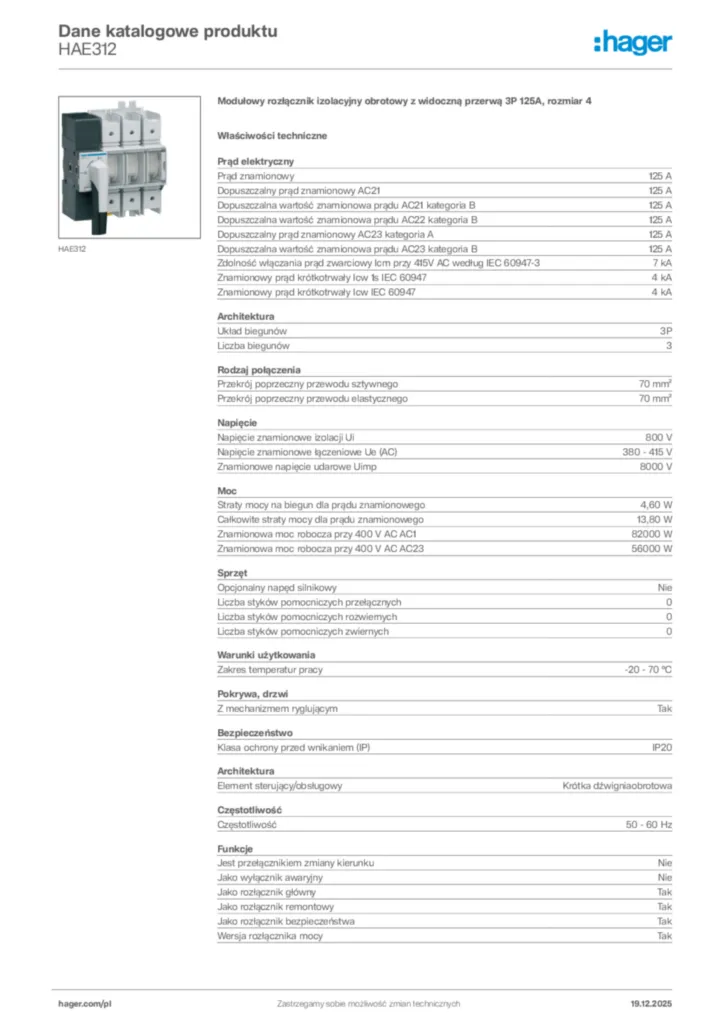

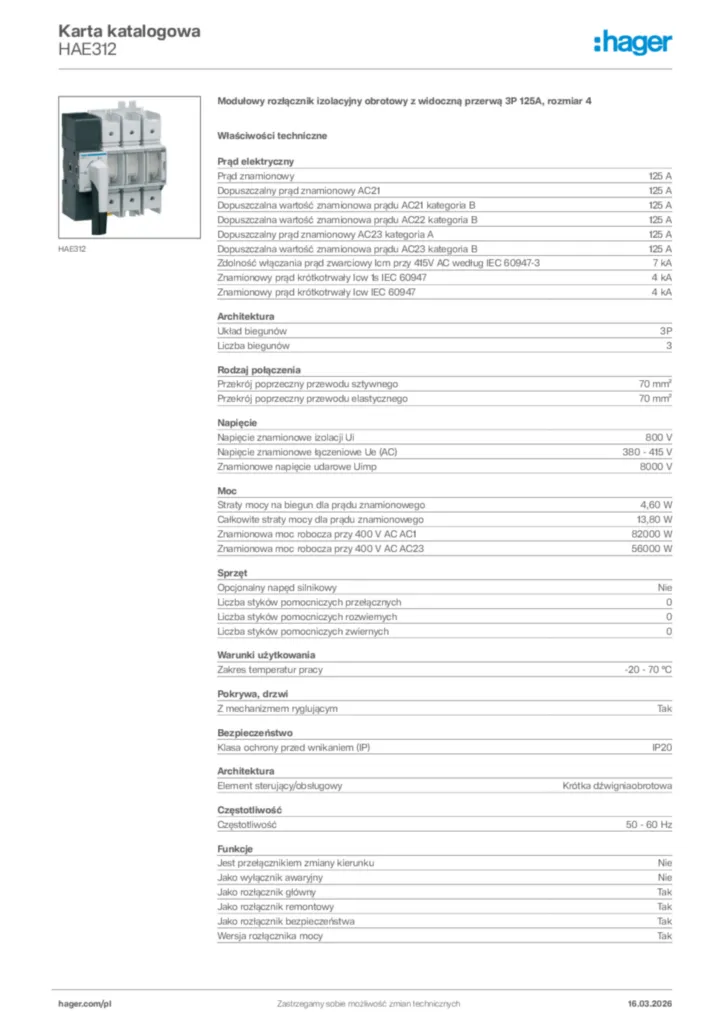

Hager Karta katalogowa HAE312
