Modułowy rozłącznik izolacyjny obrotowy 4P 40A, rozmiar 1 HAB404
EAN
3250613140359
Liczba w opakowaniu
1 szt.
Grupa rabatowa
APA
Cena
325,00 zł
/ szt.
*
Zaloguj się, aby utworzyć listę produktów
Aby tworzyć listy produktów, musisz być zalogowany na swoje konto myHager
Uzupełnij swój system
Akcesoria opcjonalne
-
Napęd drzwiowy do wyłączników 1 dostępne produkty -
Oś napędu łącznika 3 dostępne produkty -
Styki pomocnicze 2 dostępne produkty -
Osłona przyłączy 1 dostępne produkty
Uzupełnij swój system
-
HZC010
Napęd drzwiowy HAx, rozmiar 1-2, bez wałka
64,00 zł / szt.*
-
HZC111
Wałek napędu drzwiowego HAx/HIM rozmiar 1-3 (N°5), dł. 150 mm
43,00 zł / szt.* -
HZC112Wałek napędu drzwiowego HAx/HIM rozmiar 1-3 (N°5), dł. 200 mm
63,00 zł / szt.* -
HZC113Wałek napędu drzwiowego HAx/HIM rozmiar 1-3 (N°5), dł. 320 mm
90,00 zł / szt.*

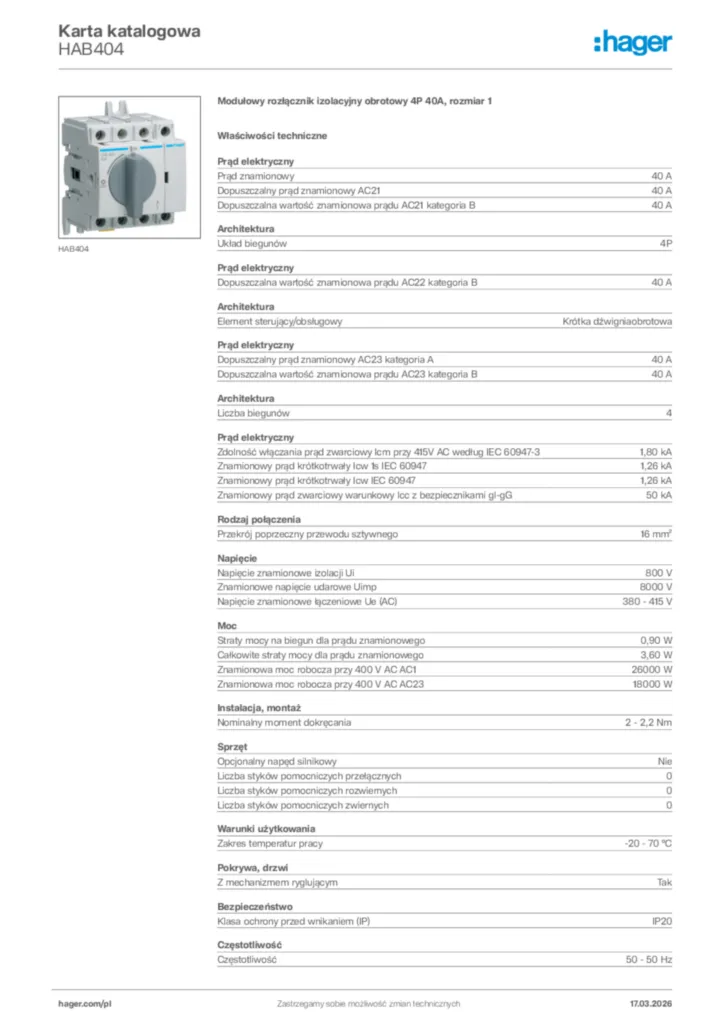

Specyfikacja techniczna
Prąd elektryczny
-
Prąd znamionowy40 A
-
Dopuszczalny prąd znamionowy AC2140 A
-
Dopuszczalna wartość znamionowa prądu AC21 kategoria B40 A
-
Dopuszczalna wartość znamionowa prądu AC22 kategoria B40 A
-
Dopuszczalny prąd znamionowy AC23 kategoria A40 A
-
Dopuszczalna wartość znamionowa prądu AC23 kategoria B40 A
-
Zdolność włączania prąd zwarciowy Icm przy 415V AC według IEC 60947-31,80 kA
-
Znamionowy prąd krótkotrwały Icw 1s IEC 609471,26 kA
-
Znamionowy prąd krótkotrwały Icw IEC 609471,26 kA
Architektura
-
Układ biegunów4P
-
Element sterujący/obsługowyUchwyt krótki
-
Liczba biegunów4
Rodzaj połączenia
-
Przekrój poprzeczny przewodu sztywnego16 mm²
Napięcie
-
Napięcie znamionowe izolacji Ui800 V
-
Znamionowe napięcie udarowe Uimp8000 V
-
Napięcie znamionowe łączeniowe Ue (AC)380 - 415 V
Moc
-
Straty mocy na biegun dla prądu znamionowego0,90 W
-
Całkowite straty mocy dla prądu znamionowego3,60 W
-
Znamionowa moc robocza przy 400 V AC AC126000 W
-
Znamionowa moc robocza przy 400 V AC AC2318000 W
Instalacja, montaż
-
Nominalny moment dokręcania2 - 2,2 Nm
Sprzęt
-
Opcjonalny napęd silnikowyNie
-
Liczba styków pomocniczych przełącznych0
-
Liczba styków pomocniczych rozwiernych0
-
Liczba styków pomocniczych zwiernych0
Warunki użytkowania
-
Zakres temperatur pracy-20 - 70 °C
Pokrywa, drzwi
-
Z mechanizmem ryglującymTak
Bezpieczeństwo
-
Klasa ochrony przed wnikaniem (IP)IP20
Częstotliwość
-
Częstotliwość50 - 50 Hz
Łączność
-
Typ połączeniaZacisk śrubowy
Funkcje
-
Jest przełącznikiem zmiany kierunkuNie
-
Jako wyłącznik awaryjnyNie
-
Jako rozłącznik głównyTak
-
Jako rozłącznik remontowyTak
-
Jako rozłącznik bezpieczeństwaTak
-
Wersja rozłącznika mocyTak
Pojemność
-
Liczba modułów3,42
Wartość dla środowiska
