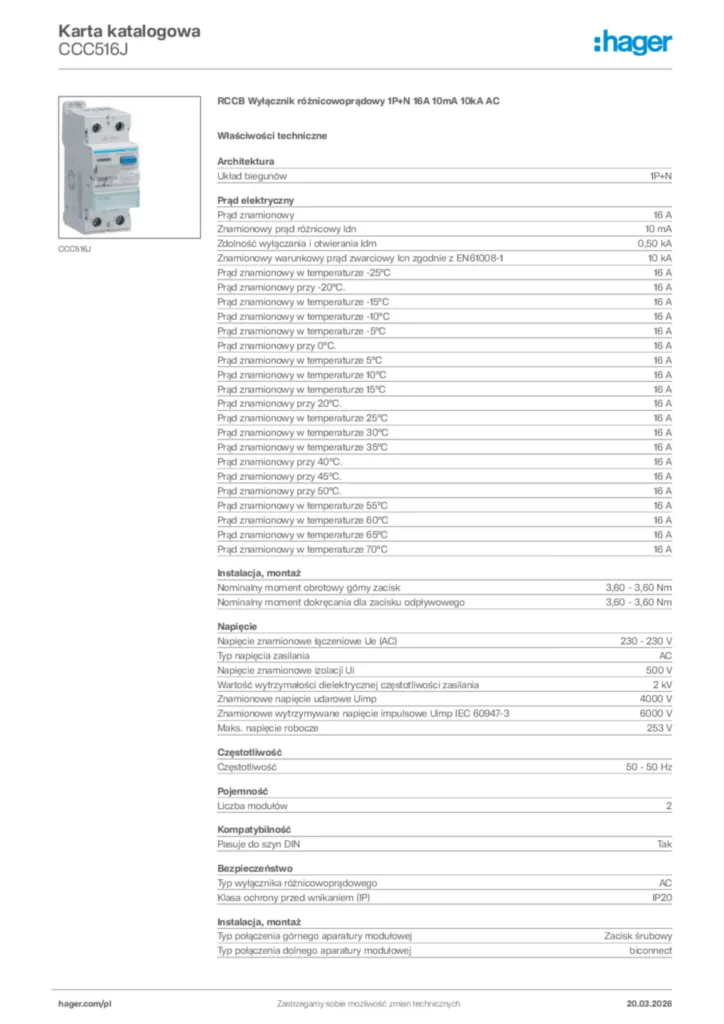

RCCB Wyłącznik różnicowoprądowy 1P+N 16A 10mA 10kA AC CCC516J
EAN
3250611622376
Liczba w opakowaniu
1 szt.
Grupa rabatowa
APA
461,00zł
/ szt.
*
Zaloguj się, aby utworzyć listę produktów
Aby tworzyć listy produktów, musisz być zalogowany na swoje konto myHager
Uzupełnij swój system
Akcesoria opcjonalne
-
Adapter do montażu na szynie DIN 1 dostępne produkty
-
Akcesoria mechaniczne 1 dostępne produkty
-
Styki pomocnicze i sygnalizacyjne 2 dostępne produkty
-
Wyzwalacz wzrostowy 2 dostępne produkty
-
Wyzwalacz podnapięciowy 2 dostępne produkty
-
Zobacz więcej 5 dostępne inne produkty
Uzupełnij swój system
Specyfikacja techniczna
Architektura
-
Układ biegunów1P+N
Prąd elektryczny
-
Prąd znamionowy16 A
-
Znamionowy prąd różnicowy ldn10 mA
-
Zdolność wyłączania i otwierania Idm0,50 kA
-
Znamionowy warunkowy prąd zwarciowy Icn zgodnie z EN61008-110 kA
-
Prąd znamionowy w temperaturze -25°C16 A
-
Prąd znamionowy w temperaturze -20°C16 A
-
Prąd znamionowy w temperaturze -15°C16 A
-
Prąd znamionowy w temperaturze -10°C16 A
-
Prąd znamionowy w temperaturze -5°C16 A
-
Prąd znamionowy w temperaturze 0°C16 A
-
Prąd znamionowy w temperaturze 5°C16 A
-
Prąd znamionowy w temperaturze 10°C16 A
-
Prąd znamionowy w temperaturze 15°C16 A
-
Prąd znamionowy w temperaturze 20°C16 A
-
Prąd znamionowy w temperaturze 25°C16 A
-
Prąd znamionowy w temperaturze 30°C16 A
-
Prąd znamionowy w temperaturze 35°C16 A
-
Prąd znamionowy w temperaturze 40°C16 A
-
Prąd znamionowy w temperaturze 45°C16 A
-
Prąd znamionowy w temperaturze 50°C16 A
-
Prąd znamionowy w temperaturze 55°C16 A
-
Prąd znamionowy w temperaturze 60°C16 A
-
Prąd znamionowy w temperaturze 65°C16 A
-
Prąd znamionowy w temperaturze 70°C16 A
Główne atrybuty elektryczne
-
Nominalny moment obrotowy górny zacisk3,60 - 3,60 Nm
-
Nominalny moment dokręcania dla zacisku odpływowego3,60 - 3,60 Nm
Napięcie
-
Napięcie znamionowe łączeniowe Ue (AC)230 - 230 V
-
Typ napięcia zasilaniaAC
-
Napięcie znamionowe izolacji Ui500 V
-
Wartość wytrzymałości dielektrycznej częstotliwości zasilania2 kV
-
Znamionowe napięcie udarowe Uimp4000 V
-
Znamionowe napięcie wytrzymywane udarowe Uimp PN-EN-60947-36000 V
-
Maks. napięcie robocze253 V
Częstotliwość
-
Częstotliwość50 - 50 Hz
Pojemność
-
Liczba modułów2
Kompatybilność
-
Pasuje do szyn DINTak
Bezpieczeństwo
-
Typ wyłącznika różnicowoprądowegoAC
-
Klasa ochronności IPIP20
Instalacja, montaż
-
Typ połączenia górnego aparatury modułowejZacisk śrubowy
-
Typ połączenia dolnego aparatury modułowejbiconnect
Rodzaj połączenia
-
Przekrój poprzeczny wyjścia ze śrubami, dla przewodów litych1 - 25 mm²
-
Przekrój poprzeczny zacisku śrubowego, dla przewodów elastycznych1 - 16 mm²
Moc
-
Całkowite straty mocy dla prądu znamionowego1,35 W
Warunki użytkowania
-
Wysokość n.p.m.2000 m
Wytrzymałość
-
Wytrzymałość elektryczna (liczba cykli)10000
-
Wytrzymałość mechaniczna (liczba cykli)20000
Łączność
-
Typ złącza/wtykuZacisk śrubowy
-
Wyrównanie poziomu zacisków górnych aparatu modułowegoWyrównany zacisk
-
Wyrównanie dolnego połączenia dla urządzeń modułowychWyrównany zacisk
Wymiary
-
Wysokość85 mm
-
Szerokość36 mm
-
Głębokość70 mm
