Waterdichte verdeelkast vector IP65 1R. 3MOD. - voor buitenopstelling VE103PN
EAN-nummer
3250616450318
Verpakking
1 Stuk
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Kies een verdeler
Selecteer uw groothandel om toegang te krijgen tot uw professionele prijzen en koop online
Kies uw toebehoren uit de lijst hiernaast
Toebehoren
-
Afdekstrook 1 producten beschikbaar -
Toebehoren verdeelklemmen 1 producten beschikbaar -
Sluitsysteem 1 producten beschikbaar -
Insteekklem 6 producten beschikbaar
Kies uw toebehoren uit de lijst hiernaast
-
KN10NAansluitklem nul, quickconnect, 10 posities
-
KN10EAansluitklem aarde, quickconnect, 10 posities
-
KN06NAansluitklem nul, quickconnect, 6 posities
-
KN06E
Aansluitklem aarde, quickconnect, 6 posities
-
KN10PAansluitklem fase, quickconnect, 10 posities
-
KN06PAansluitklem fase, quickconnect, 6 posities
Technische eigenschappen
Aansluiting
-
Aantal leidinginvoeringen2
Spanning
-
Nominale spanning400 - 400 V
-
Nominale spanning (gelijkstroom)1000 - 1000 V
Installatie, montage
-
Geschikt voor buitengebruikJa
-
Gemonteerd opOppervlaktemontage
Elektrische Stroom
-
Nominale stroom63 A
Uitrusting
-
Aantal DIN-rails1
-
Aantal rijen1
-
Aantal velden in de breedte1
-
Met slotNee
-
Materiaal montageplaatNee
Capaciteit
-
Aantal modulen3
Functies
-
Met buisinvoerenJa
Afmetingen
-
Hoogte175 mm
-
Breedte111 mm
-
Diepte93 mm
-
Aantal breedte-eenheden3
Deksel, deur
-
Aantal kastdeuren1
-
Aantal sloten0
-
Deuris transparantJa
Materiaal
-
MateriaalPolycarbonaat (PC)
-
RAL-kleur7035
-
KleurLichtgrijs
-
UV-bestendigJa
Veiligheid
-
BeschermingsklasseIsolatieklasse II
-
Slagvastheid IKIK07
-
Beschermingsgraad IPIP65
-
Type slotKlikslot, Zonder slot
-
Gloeidraad test850 °C
Milieudocumenten
We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.
Certificeringen en documenten
Downloads
-
Product afbeelding
-

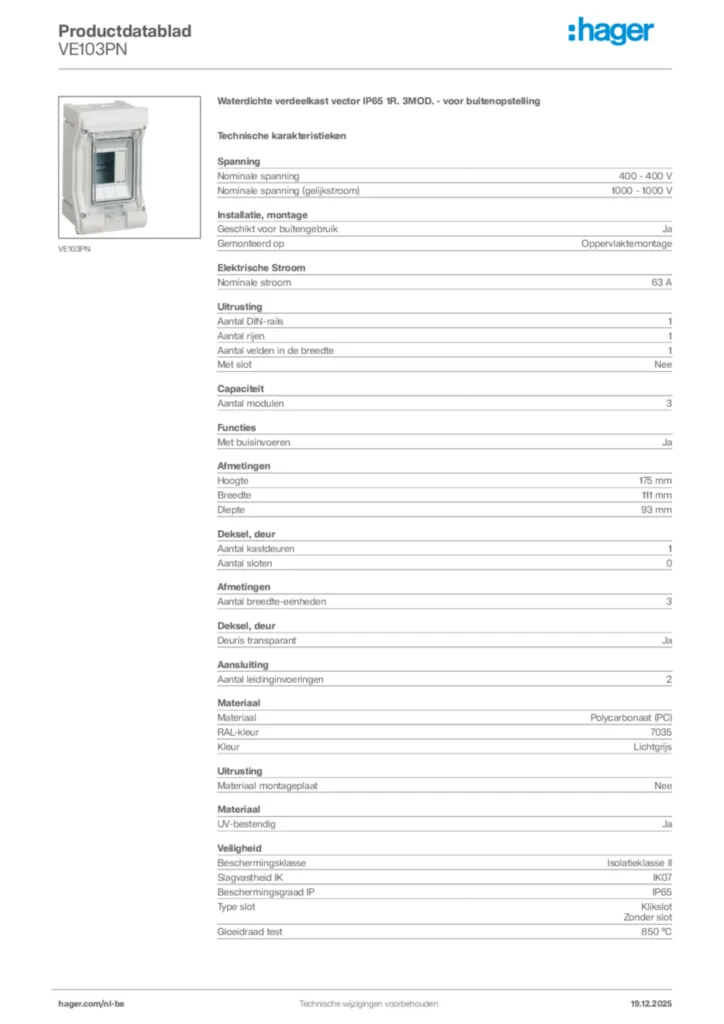

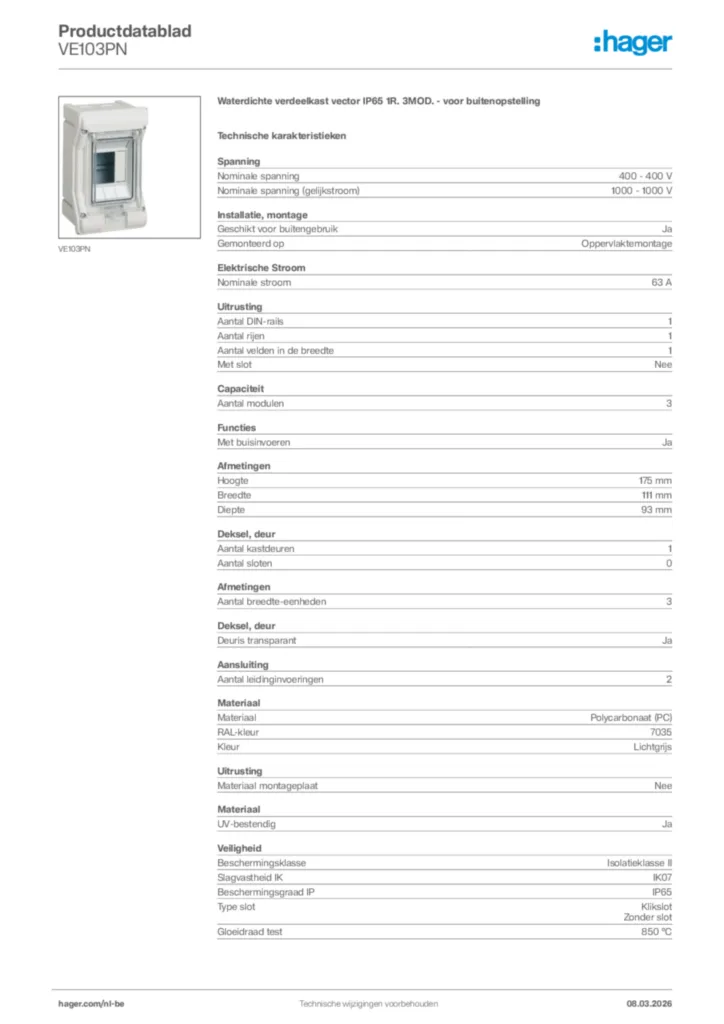

Product datasheet
Hager Productdatablad VE103PN
Waterdichte verdeelkast vector IP65 1R. 3MOD. - voor buitenopstelling
PDF -
Installatiehandleiding
Installatiehandleiding International 2022-02-07
PDF4,03 MB -
BIM Revit objecten
Range : Vector. Switchboard IP65 with DIN rail system. English - Hosted family - REVIT Family 2020 - V2022
BIM Revit objecten en-GB 2020-01-01
RFA1,30 MB
Range : Vector. Switchboard IP65 with DIN rail system. English - Non hosted family - REVIT Family 2020 - V2022
BIM Revit objecten en-GB 2020-01-01
RFA1,29 MB
Range : Vector. Switchboard IP65 with DIN rail system. French - Hosted family - REVIT Family 2020 - V2022
BIM Revit objecten fr-FR 2020-01-01
RFA1,31 MB
Range : Vector. Switchboard IP65 with DIN rail system. French - Non hosted family - REVIT Family 2020 - V2022
BIM Revit objecten fr-FR 2020-01-01
RFA1,30 MB
Range Vector enclosures for BE (Lang. : en) IP65 with installation System hosted-V2021
BIM Revit objecten en-GB 2020-01-01
RFA1,30 MB
Range Vector enclosures for BE (Lang. : en) IP65 with installation System no hosted-V2021
BIM Revit objecten en-GB 2020-01-01
RFA1,29 MB
Range Vector enclosures for BE (Lang. : fr) IP65 with installation System hosted-V2021
BIM Revit objecten fr-FR 2020-01-01
RFA1,31 MB
Range Vector enclosures for BE (Lang. : fr) IP65 with installation System no hosted-V2021
BIM Revit objecten fr-FR 2020-01-01
RFA1,30 MB -
Conformiteitsverklaring
Declaration
Conformiteitsverklaring International 2022-11-14
PDF257,02 kB
Declaration
Conformiteitsverklaring International 2022-12-19
PDF258,36 kB
