Modulaire lastscheider 2-polig 80 A, grijze tuimel SBN280
EAN-nummer
3250615510259
Verpakking
1 Stuk
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Maak uw systeem compleet
Optionele accesoires
-
Hulpcontact 1 producten beschikbaar -
Functies voor fasescheiding 1 producten beschikbaar -
Vergrendelingfuncties 1 producten beschikbaar -
Afschermkap 1 producten beschikbaar
Maak uw systeem compleet
Technische eigenschappen
Architectuur
-
Aantal polen2
-
Positie N-aansluitingZonder nulleider
-
Pooltype2P
Elektrische Stroom
-
Nominale stroom80 A
-
Afschakelvermogen 400 V AC23A1354 A
-
Nominale voorwaardelijke kortsluitstroom Icc met gl-gG-zekeringen0,96 kA
-
Nominale bedrijfsstroom bij AC21A80 A
-
Nominale bedrijfsstroom bij AC21B80 A
-
Nominale bedrijfsstroom bij AC22 categorie A80 A
-
Nominale bedrijfsstroom bij AC22 categorie B80 A
-
Nominale bedrijfsstroom bij AC23 categorie A40 A
-
Nominale bedrijfsstroom bij AC23 categorie B40 A
-
Nominaal kortsluitvermogen Icm bij 415 V AC volgens IEC60947-31,35 kA
-
Nominale piekstroombestendigheid Icw 1 s IEC609470,96 kA
Installatie, montage
-
Nominaal aandraaimoment3,60 - 3,60 NM
-
Type onderaansluiting voor modulaire componentenSchroefklem
Spanning
-
Nominale spanning Ue400 - 400 V
-
Type voedingAC
-
Nominale isolatiespanning Ui440 V
-
Nominale stoothoudspanning Uimp6000 V
Capaciteit
-
Aantal modulen2
Veiligheid
-
Beschermingsgraad IPIP20
Frequentie
-
Frequentie50 - 60 Hz
Afmetingen
-
Hoogte83 mm
-
Breedte35 mm
-
Diepte68 mm
Uitrusting
-
Aantal NO contacten2
-
Aantal verbreekcontacten0
Gebruiksvoorwaarden
-
Bedrijfstemperatuur-20 - 70 °C
-
Opslag-/transport-temperatuur-40 - 80 °C
Aansluiting
-
Doorsnede soepele geleider6 - 35 mm²
-
Doorsnede stijve geleider6 - 50 mm²
Levensduur
-
Maximale aantal mechanische schakelingen40000
-
Elektrische levensduur bij nominale belasting bij AC212500
-
Elektrische levensduur bij nominale belasting bij AC222500
Vermogen
-
Totaal vermogensverlies onder IN5,40 W
-
Vermogensverlies per pool bij In2,70 W
Connectiviteit
-
Uitlijning onderaansluiting voor modulaire componentenGelijke hoogte
-
Uitlijning bovenaansluiting voor modulaire componentenGelijke hoogte
Milieudocumenten
We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.
Certificeringen en documenten
Downloads
-
Product afbeelding
-

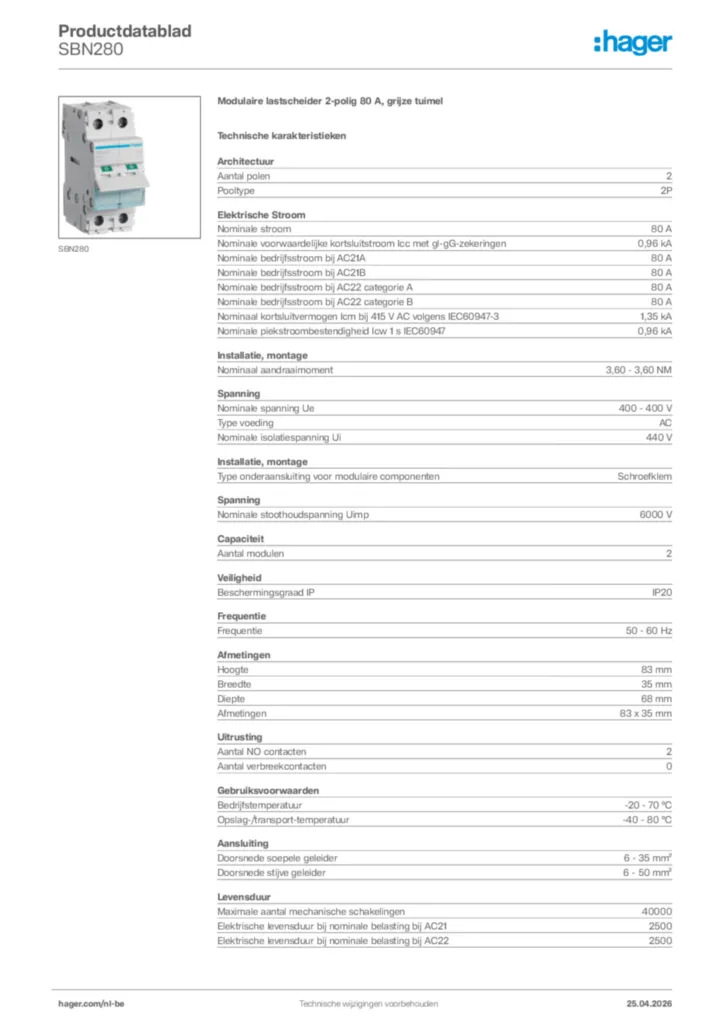

Technische fiche
