Modulaire lastscheider 1-polig 25 A, grijze tuimel SBN125
EAN-nummer
3250615510082
Verpakking
1 Stuk
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Maak uw systeem compleet
Optionele accesoires
-
Hulpcontact 1 producten beschikbaar -
Vergrendelingfuncties 1 producten beschikbaar
Technische eigenschappen
Architectuur
-
Aantal polen1
-
Positie N-aansluitingZonder nulleider
-
Pooltype1P
Elektrische Stroom
-
Nominale stroom25 A
-
Nominale bedrijfsstroom bij AC21A25 A
-
Nominale bedrijfsstroom bij AC21B25 A
-
Nominale bedrijfsstroom bij AC22 categorie A25 A
-
Nominale bedrijfsstroom bij AC22 categorie B25 A
-
Nominale bedrijfsstroom bij AC23 categorie A10 A
-
Nominale bedrijfsstroom bij AC23 categorie B10 A
-
Nominaal kortsluitvermogen Icm bij 240 VAC volgens IEC60947-30,52 kA
-
Nominale piekstroombestendigheid Icw 1 s IEC609470,37 kA
-
Nominale voorwaardelijke kortsluitstroom Inc-zekering volgens IEC/EN 60669-2-43000A/40gG
-
Afschakelvermogen 230 V AC23A80 A
Installatie, montage
-
Nominaal aandraaimoment1,80 - 1,80 NM
-
Type onderaansluiting voor modulaire componentenSchroefklem
Spanning
-
Nominale spanning Ue230 - 230 V
-
Type voedingAC
-
Nominale isolatiespanning Ui440 V
-
Nominale stoothoudspanning Uimp4000 V
Capaciteit
-
Aantal modulen1
Veiligheid
-
Beschermingsgraad IPIP20
Frequentie
-
Frequentie50 - 60 Hz
Afmetingen
-
Hoogte83 mm
-
Breedte17,50 mm
-
Diepte68 mm
Uitrusting
-
Aantal NO contacten1
-
Aantal verbreekcontacten0
Gebruiksvoorwaarden
-
Bedrijfstemperatuur-20 - 70 °C
-
Opslag-/transport-temperatuur-40 - 80 °C
Aansluiting
-
Doorsnede soepele geleider1.5 - 10 mm²
-
Doorsnede stijve geleider1.5 - 16 mm²
Levensduur
-
Maximale aantal mechanische schakelingen200000
-
Elektrische levensduur bij nominale belasting bij AC2125000
-
Elektrische levensduur bij nominale belasting bij AC2225000
Vermogen
-
Totaal vermogensverlies onder IN0,90 W
-
Vermogensverlies per pool bij In0,90 W
Connectiviteit
-
Uitlijning onderaansluiting voor modulaire componentenVersprongen klem
-
Uitlijning bovenaansluiting voor modulaire componentenVersprongen klem
Milieudocumenten
We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.
Certificeringen en documenten
Downloads
-
Product afbeelding
-

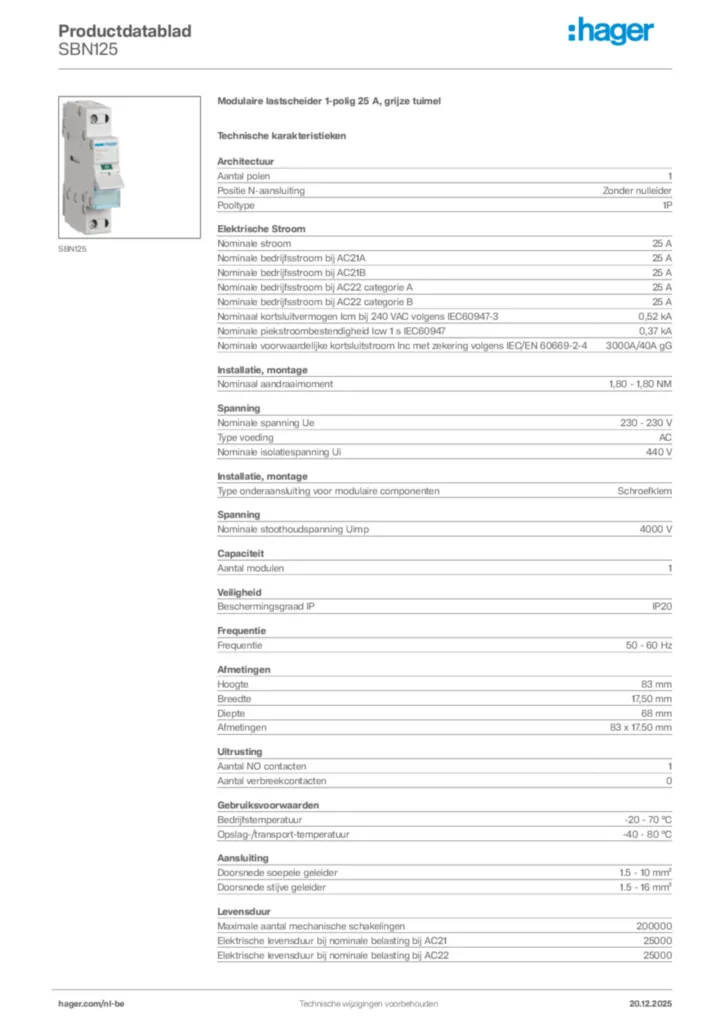

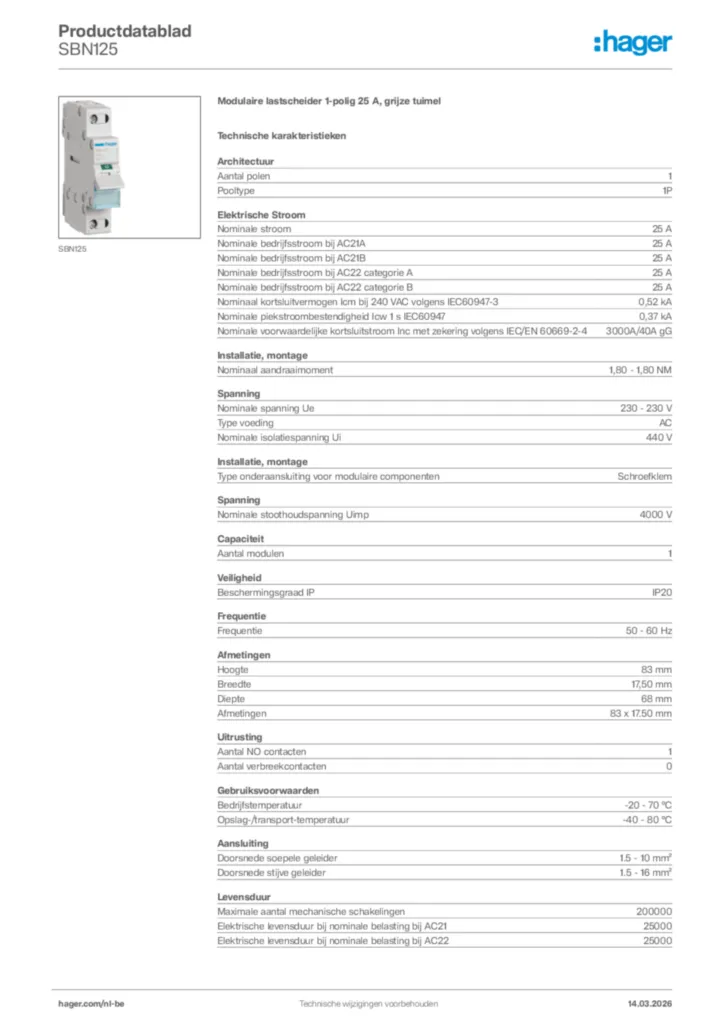

Technische fiche
