Installatie-automaat 2P 15kA D-50A 2M NSN250

EAN-nummer
3250614646263
Verpakking
1 Stuk
Vind verdeler

You have to log in with your myHager profile to see prices and to order.

Toevoegen aan lijst
Toevoegen aan lijst

Log in om een productlijst aan te maken

U moet zijn aangemeld bij uw myHager-account om productlijsten te maken

Account aanmaken Aanmelden

Kies een verdeler

Selecteer uw groothandel om toegang te krijgen tot uw professionele prijzen en koop online

Installatie-automaat 2P 15kA D-50A 2M

NSN250

  • Toebehoren
  • Technische eigenschappen
  • Milieudocumenten
  • Downloads
  • Meer producten
Technische eigenschappen

Kies uw toebehoren uit de lijst hiernaast

Toebehoren

  • Meer toebehoren (19)
    • Toebe­horen kamrails 1 producten beschikbaar
    • Diffe­ren­ti­eel­blok type AC/A-­se­lec­tief 1 producten beschikbaar
    • Diffe­ren­ti­eel­blok type A-HI 1 producten beschikbaar
    • Diffe­ren­ti­eel­blok type AC 2 producten beschikbaar
    • Diffe­ren­ti­eel­blok type A 3 producten beschikbaar
    • Kamrail 3 producten beschikbaar

    Kies uw toebehoren uit de lijst hiernaast

    • Toebe­horen kamrails
    • Diffe­ren­ti­eel­blok type AC/A-­se­lec­tief
    • Diffe­ren­ti­eel­blok type A-HI
    • Diffe­ren­ti­eel­blok type AC
    • Diffe­ren­ti­eel­blok type A
    • Kamrail
    • Hulp­con­tact­blok
    • Onder- en over­span­ning­uitscha­kelspoel
    • Uitscha­kelspoel
    • Onder­span­nings­spoel
    • Afschermkap
    • Func­ties voor fase­schei­ding
    • Vergren­de­ling­func­ties
    • KZN023

      Eindkap voor 2- en 3-polige kamrail (KDN-serie; 10 en 16 mm²)
       0,00 €  / *
    • BP264N

      Differentieelblok 2P 63A 300mA S type AC
       0,00 €  / *
    • BH263N

      Differentieelblok 2P 63A 30mA type A HI
       0,00 €  / *
    • BD264N

      Differentieelblok 2P 63A 30mA type AC
       0,00 €  / *
    • BF264N

      Differentieelblok 2P 63A 300mA type AC
       0,00 €  / *
    • BD263N

      Aardlekelement 2-polig 63 A 30 mA klasse A
       0,00 €  / *
    • BE263N

      Aardlekelement 2-polig 63 A 100 mA klasse A
       0,00 €  / *
    • BF263N

      Aardlekelement 2-polig 63 A 300 mA klasse A
       0,00 €  / *
    • KDN263B

      Kamrail vork 2-polig 10 mm² 56 modulen
       0,00 €  / *
    • KDN263A

      Kamrail vork 2-polig 10 mm² 12 modulen
       0,00 €  / *
    • KDN280B

      Kamrail vork 2-polig 16 mm² 56 modulen
       0,00 €  / *
    • MZ202

      Foutsignaalcontact 1 maak + 1 verbreek SD 6 A 240 V AC
       0,00 €  / *
    • MZ201

      Hulpcontact 1 maak + 1 verbreek CA 6 A 240 V AC
       0,00 €  / *
    • MZ212

      Overspanningsspoel 230V AC
       0,00 €  / *
    • MZ203

      Arbeidsstroomafschakelspoel 230-415V AC 110-130V DC automaat/aardlekschakelaar
       0,00 €  / *
    • MZ206

      Onderspanningsafschakelspoel 230 V AC automaat/aardlekschakelaar
       0,00 €  / *
    • MZN120

      Klemafdekking installatieautomaten en modulaire lastscheiders
       0,00 €  / *
    • MZN121

      Scheidingsschot voor installatieautomaten en mod. lastscheiders (set=3stuks)
       0,00 €  / *
    • MZN175

      Hangslotvergrendeling instal, aardlek, HACO, lastscheiders
       0,00 €  / *

    Technische eigenschappen

    Elek­tri­sche Stroom
    • Nomi­nale stroom
      50 A
    • Nomi­naal kortsluit­af­scha­kel­ver­mogen Ics bij 230 VAC volgens IEC60947-2
      15 kA
    • Nomi­naal kortsluit­af­scha­kel­ver­mogen Icn bij 230 V AC volgens IEC60898-1
      10 kA
    • Nomi­naal afscha­kel­ver­mogen Icu bij 400 V AC IEC60947-2
      15 kA
    • Nomi­naal afscha­kel­ver­mogen Icu bij 230 V AC IEC60947-2
      30 kA
    Archi­tec­tuur
    • Pool­type
      2P
    • Curve
      D
    Capa­ci­teit
    • Aantal modulen
      2
    Belang­rijkste elek­tri­sche eigen­schappen
    • Nomi­naal kortsluit­af­scha­kel­ver­mogen Icn AC volgens IEC60898-1
      10 kA
    Instal­la­tie, montage
    • Aandraai­mo­ment bovenste klem
      2,80 - 2,80 NM
    • Aandraai­mo­ment aansluit­klem onder
      2,80 - 2,80 NM
    • Nomi­naal aandraai­mo­ment
      2,80 - 2,80 NM
    • Type onder­aan­slui­ting voor modu­laire compo­nenten
      bicon­nect
    • Type boven­aan­slui­ting voor modu­laire compo­nenten
      Schroef­klem
    • 360° monta­ge­po­sitie moge­lijk
      Ja
    Span­ning
    • Nomi­nale span­ning Ue
      415 - 415 V
    • Type voeding
      AC
    • Nomi­nale isola­tie­span­ning Ui
      500 V
    • Nomi­nale stoot­houd­span­ning Uimp
      6000 V
    Frequentie
    • Frequentie
      50 - 60 Hz
    Aanslui­ting
    • Aansluit­door­snede in-/­uit­gang met schroe­ven, voor dikke bedra­ding
      1 - 35 mm²
    • Aansluit­door­snede in-/­uit­gang met schroef­aan­slui­ting met soepele gelei­ders
      1 - 25 mm²
    • Aansluit­door­snede ingangen met schroef­aan­slui­ting met soepele gelei­ders
      1 - 25 mm²
    • Aansluit­door­snede in-/­uit­gang schroef­tech­niek, voor­stijve bedra­ding
      1 - 35 mm²
    Veiligheid
    • Bescher­mings­graad IP
      IP20
    Gebruiks­voor­waarden
    • Vervui­lings­graad volgens IEC60664/IEC60947-2
      2
    • Vocht­be­sten­digheid
      Voor alle klimaten
    • Bedrijf­s­tem­pe­ra­tuur
      -25 - 70 °C
    Vermogen
    • ‌Totaal vermo­gens­ver­lies onder IN
      10,60 W
    Levens­duur
    • Elek­tri­sche levens­duur in aantal cycli
      4000
    • Maxi­male aantal mecha­ni­sche scha­ke­lingen
      20000
    Connec­ti­vi­teit
    • Type connec­tor/­stekker
      Schroef­aan­slui­ting
    • Uitlij­ning boven­aan­slui­ting voor modu­laire compo­nenten
      Gelijke hoogte
    • Uitlij­ning onder­aan­slui­ting voor modu­laire compo­nenten
      Gelijke hoogte
    Afme­tingen
    • Hoogte
      83 mm
    • Breedte
      35 mm
    • Diepte
      70 mm

    Milieudocumenten

    We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.

    RoHS conform Ja

    Certificeringen en documenten

    Hager REACH declaration NSN250
    PDF

    Downloads

    • Product afbeelding

      Afbeelding NSN250 | Hager Belgium

      Afbeelding NSN250

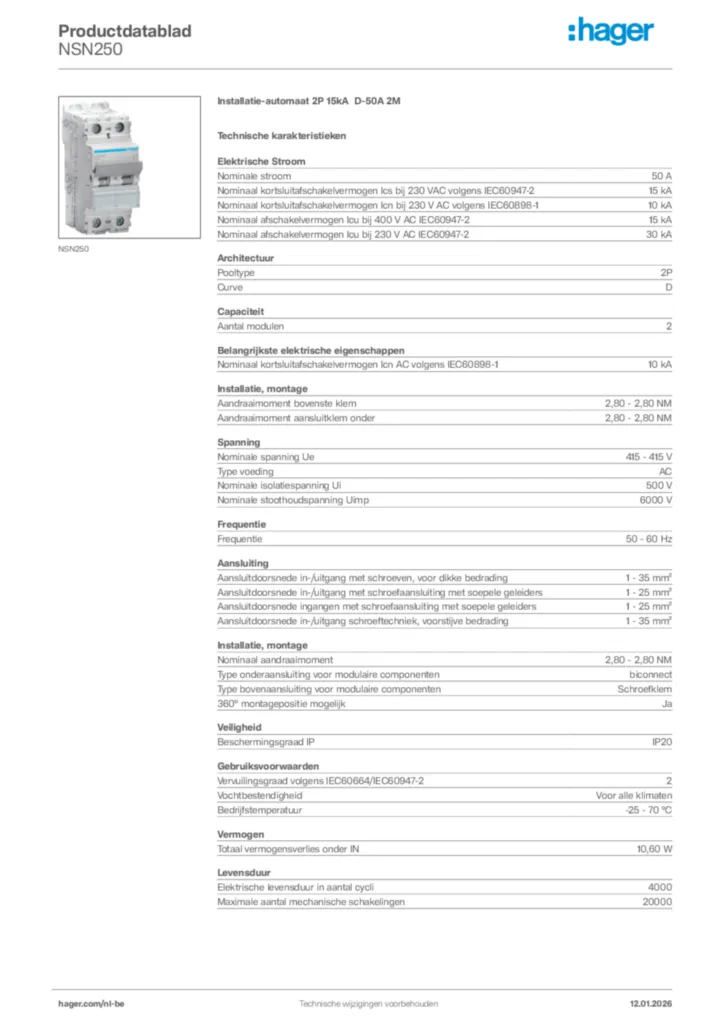

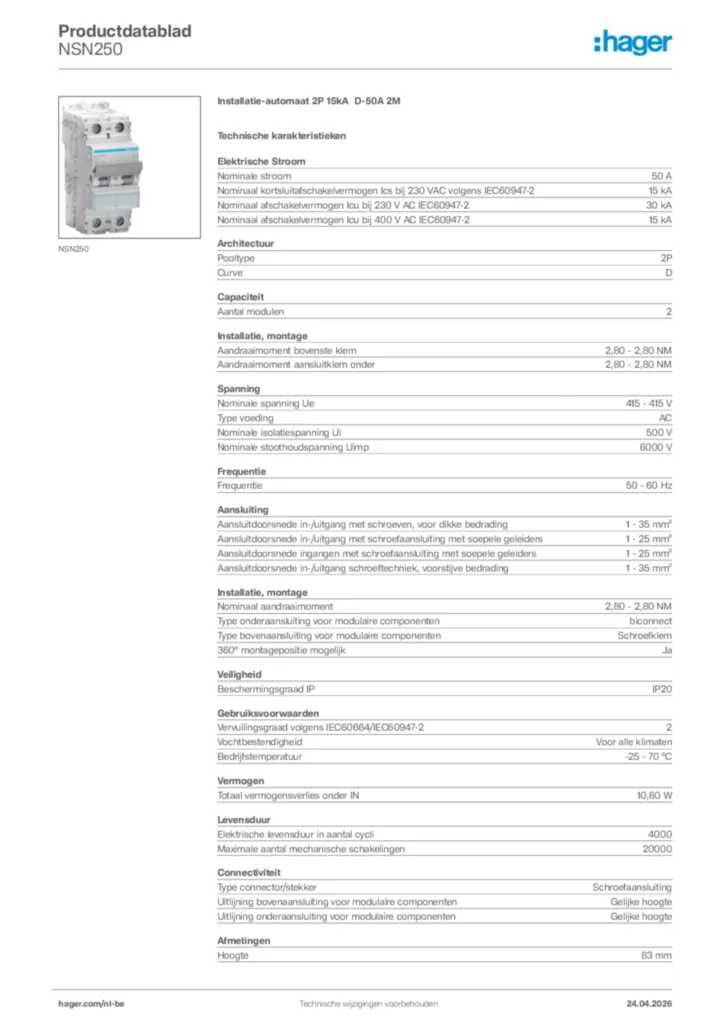

    • Product datasheet

      Afbeelding Hager Productdatablad NSN250 | Hager Belgium

      Hager Productdatablad NSN250

      Installatie-automaat 2P 15kA D-50A 2M

      PDF

    • Conformiteitsverklaring

      Afbeelding EU Declaration of Conformity | Hager Belgium

      EU Declaration of Conformity

      Conformiteitsverklaring en-GB 2024-10-02

      PDF
      650,27 kB
      Afbeelding UKCA Declaration of Conformity | Hager Belgium

      UKCA Declaration of Conformity

      Conformiteitsverklaring en-GB 2024-10-02

      PDF
      653,93 kB
