Installatie-automaat 4P 15kA C-63A 4M NRN463
EAN-nummer
3250614645372
Verpakking
1 Stuk
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Maak uw systeem compleet
Optionele accesoires
-
Differentieelblok type A 2 producten beschikbaar -
Differentieelblok type AC 2 producten beschikbaar -
Differentieelblok type A-HI 1 producten beschikbaar -
Differentieelblok type AC/A-selectief 4 producten beschikbaar -
Toebehoren 1 producten beschikbaar -
Bekijk meer 14 andere producten beschikbaar
Maak uw systeem compleet
Technische eigenschappen
Elektrische Stroom
-
Nominale stroom63 A
-
Nominaal kortsluitafschakelvermogen Ics bij 230 VAC volgens IEC60947-215 kA
-
Nominaal kortsluitafschakelvermogen Icn bij 230 V AC volgens IEC60898-110 kA
-
Nominaal afschakelvermogen Icu bij 400 V AC IEC60947-215 kA
-
Nominaal afschakelvermogen Icu bij 230 V AC IEC60947-230 kA
Architectuur
-
Pooltype4P
-
CurveC
Capaciteit
-
Aantal modulen4
Belangrijkste elektrische eigenschappen
-
Nominaal kortsluitafschakelvermogen Icn AC volgens IEC60898-110 kA
Installatie, montage
-
Aandraaimoment bovenste klem2,80 - 2,80 NM
-
Aandraaimoment aansluitklem onder2,80 - 2,80 NM
-
Nominaal aandraaimoment2,80 - 2,80 NM
-
Type onderaansluiting voor modulaire componentenbiconnect
-
Type bovenaansluiting voor modulaire componentenSchroefklem
-
360° montagepositie mogelijkJa
Spanning
-
Nominale spanning Ue415 - 415 V
-
Type voedingAC
-
Nominale isolatiespanning Ui500 V
-
Nominale stoothoudspanning Uimp6000 V
Frequentie
-
Frequentie50 - 60 Hz
Aansluiting
-
Aansluitdoorsnede in-/uitgang met schroeven, voor dikke bedrading1 - 35 mm²
-
Aansluitdoorsnede in-/uitgang met schroefaansluiting met soepele geleiders1 - 25 mm²
-
Aansluitdoorsnede ingangen met schroefaansluiting met soepele geleiders1 - 25 mm²
-
Aansluitdoorsnede in-/uitgang schroeftechniek, voorstijve bedrading1 - 35 mm²
Veiligheid
-
Beschermingsgraad IPIP20
Gebruiksvoorwaarden
-
Vervuilingsgraad volgens IEC60664/IEC60947-22
-
Stroombegrenzingsklasse I²t3
-
VochtbestendigheidVoor alle klimaten
-
Bedrijfstemperatuur-25 - 70 °C
Vermogen
-
Totaal vermogensverlies onder IN25,70 W
Levensduur
-
Elektrische levensduur in aantal cycli4000
-
Maximale aantal mechanische schakelingen20000
Connectiviteit
-
Type connector/stekkerSchroefaansluiting
-
Uitlijning bovenaansluiting voor modulaire componentenGelijke hoogte
-
Uitlijning onderaansluiting voor modulaire componentenGelijke hoogte
Afmetingen
-
Hoogte83 mm
-
Breedte70 mm
-
Diepte70 mm
Milieudocumenten
We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.
Certificeringen en documenten
Downloads
-

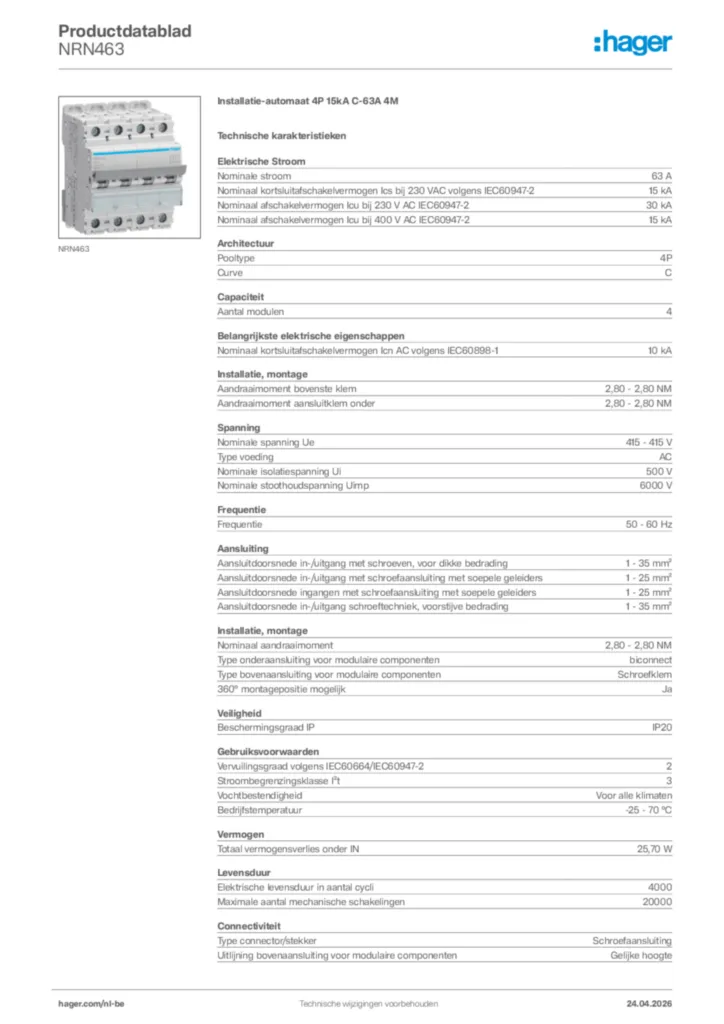

Product afbeelding
-
