Installatieautomaat 4-polig 2 A C-karakteristiek 10 (15) kA NCN402

EAN-nummer

3250614615016

Verpakking

3 Stukken

Dit product is niet meer leverbaar. Voor meer informatie kun je contact met ons opnemen via: 02/529.47.11 of info@hager.be

Toebehoren
Technische eigenschappen
Milieudocumenten
Downloads

Technische eigenschappen

Kies uw toebehoren uit de lijst hiernaast

Differentieelblok type A 3 producten beschikbaar
Differentieelblok type A-HI 1 producten beschikbaar
Differentieelblok type AC/A-selectief 3 producten beschikbaar
Differentieelblok type AC 2 producten beschikbaar
Kamrail 3 producten beschikbaar
Toebehoren kamrails 1 producten beschikbaar

Technische eigenschappen

Nominale stroom

2 A
Nominaal kortsluitafschakelvermogen Ics bij 230 VAC volgens IEC60947-2

15 kA
Nominaal kortsluitafschakelvermogen Icn bij 230 V AC volgens IEC60898-1

10 kA
Nominaal afschakelvermogen Icu bij 230 V AC IEC60947-2

30 kA
Nominaal afschakelvermogen Icu bij 400 V AC IEC60947-2

15 kA
Nominale stroom -25°C

2,59 A
Nominale stroom -20°C

2,54 A
Nominale stroom -15°C

2,50 A
Nominale stroom -10°C

2,45 A
Nominale stroom -5°C

2,39 A
Nominale stroom 0°C

2,34 A
Nominale stroom 5°C

2,29 A
Nominale stroom 10°C

2,23 A
Nominale stroom 15°C

2,18 A
Nominale stroom 20°C

2,12 A
Nominale stroom 25°C

2,06 A
Nominale stroom 30°C

2 A
Nominale stroom 35°C

1,93 A
Nominale stroom 40°C

1,85 A
Nominale stroom 45°C

1,77 A
Nominale stroom 50 °C

1,69 A
Nominale stroom 55°C

1,61 A
Nominale stroom 60°C

1,51 A
Nominale stroom 65°C

1,42 A
Nominale stroom 70°C

1,31 A

Pooltype

4P
Curve

C

Aantal modulen

4

Nominaal kortsluitafschakelvermogen Icn AC volgens IEC60898-1

10 kA

Aandraaimoment bovenste klem

2,80 - 2,80 NM
Aandraaimoment aansluitklem onder

2,80 - 2,80 NM
Nominaal aandraaimoment

2,80 - 2,80 NM
Type onderaansluiting voor modulaire componenten

biconnect
Type bovenaansluiting voor modulaire componenten

Schroefklem
360° montagepositie mogelijk

Ja

Nominale spanning Ue

400 - 400 V
Type voeding

AC
Nominale isolatiespanning Ui

500 V
Nominale stoothoudspanning Uimp

6000 V

Frequentie

50 - 60 Hz

Aansluitdoorsnede in-/uitgang met schroeven, voor dikke bedrading

1 - 35 mm²
Aansluitdoorsnede in-/uitgang met schroefaansluiting met soepele geleiders

1 - 25 mm²
Aansluitdoorsnede ingangen met schroefaansluiting met soepele geleiders

1 - 25 mm²
Aansluitdoorsnede in-/uitgang schroeftechniek, voorstijve bedrading

1 - 35 mm²

AT_GridDistance

60 mm

Beschermingsgraad IP

IP20

Vervuilingsgraad volgens IEC60664/IEC60947-2

2
Stroombegrenzingsklasse I²t

3
Bedrijfstemperatuur

-25 - 70 °C

‌Totaal vermogensverlies onder IN

8,63 W

Elektrische levensduur in aantal cycli

4000
Maximale aantal mechanische schakelingen

20000

Type connector/stekker

Schroefaansluiting
Uitlijning bovenaansluiting voor modulaire componenten

Gelijke hoogte
Uitlijning onderaansluiting voor modulaire componenten

Gelijke hoogte

Hoogte

83 mm
Breedte

70 mm
Diepte

70 mm

Milieudocumenten

We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.

RoHS conform Ja

Certificeringen en documenten

Hager REACH declaration NCN402

PDF

Hager RoHS report NCN402

PDF

Downloads

Product afbeelding

Afbeelding NCN402

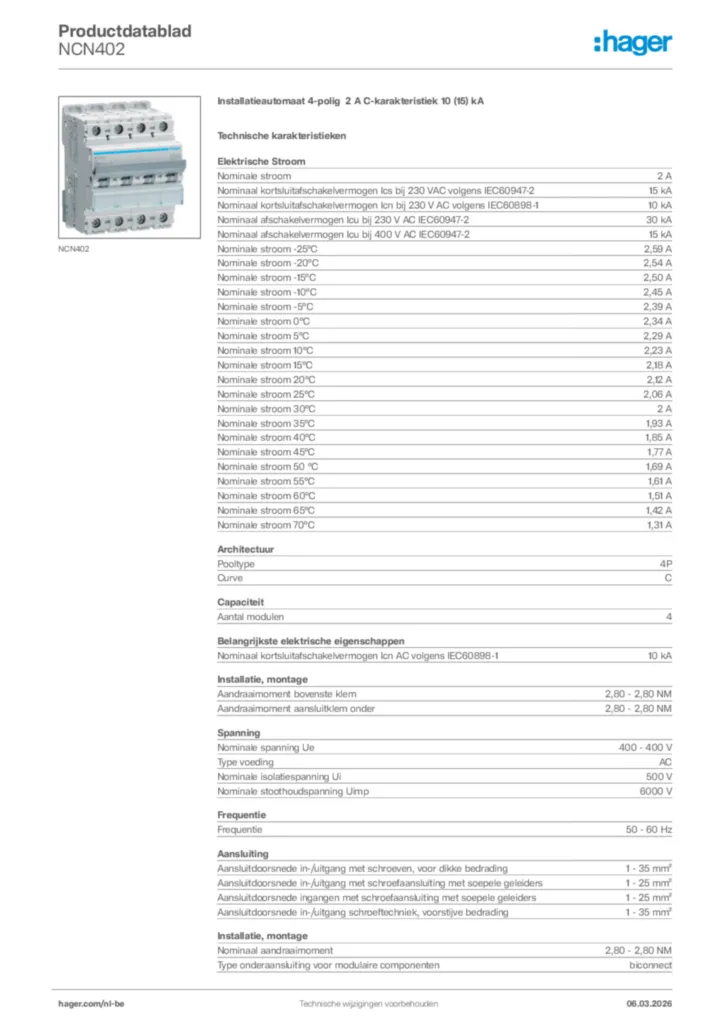

Product datasheet

Hager Productdatablad NCN402

Installatieautomaat 4-polig 2 A C-karakteristiek 10 (15) kA

PDF
Productinformatie

Productinformatie nl-NL 2024-02-28

PDF

1,60 MB
Conformiteitsverklaring

EU Declaration of Conformity

Conformiteitsverklaring en-GB 2024-10-02

PDF

650,27 kB

UKCA Declaration of Conformity

Conformiteitsverklaring en-GB 2024-10-02

PDF

653,93 kB
