Installatieautomaat 4-polig 6 A B-karakteristiek 10 (15) kA NBN406
EAN-nummer
3250614614149
Verpakking
3 Stukken
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Kies uw toebehoren uit de lijst hiernaast
Toebehoren
-
Differentieelblok type A 3 producten beschikbaar -
Differentieelblok type AC 2 producten beschikbaar -
Differentieelblok type A-HI 1 producten beschikbaar -
Differentieelblok type AC/A-selectief 4 producten beschikbaar -
Toebehoren 1 producten beschikbaar -
Meer toebehoren 14 andere producten beschikbaar
Kies uw toebehoren uit de lijst hiernaast
Technische eigenschappen
Elektrische Stroom
-
Nominale stroom6 A
-
Nominaal kortsluitafschakelvermogen Ics bij 230 VAC volgens IEC60947-215 kA
-
Nominaal kortsluitafschakelvermogen Icn bij 230 V AC volgens IEC60898-110 kA
-
Nominaal afschakelvermogen Icu bij 230 V AC IEC60947-230 kA
-
Nominaal afschakelvermogen Icu bij 400 V AC IEC60947-215 kA
-
Nominale stroom -25°C7,61 A
-
Nominale stroom -20°C7,48 A
-
Nominale stroom -15°C7,35 A
-
Nominale stroom -10°C7,21 A
-
Nominale stroom -5°C7,07 A
-
Nominale stroom 0°C6,93 A
-
Nominale stroom 5°C6,78 A
-
Nominale stroom 10°C6,63 A
-
Nominale stroom 15°C6,48 A
-
Nominale stroom 20°C6,32 A
-
Nominale stroom 25°C6,16 A
-
Nominale stroom 30°C6 A
-
Nominale stroom 35°C5,81 A
-
Nominale stroom 40°C5,61 A
-
Nominale stroom 45°C5,41 A
-
Nominale stroom 50 °C5,19 A
-
Nominale stroom 55°C4,97 A
-
Nominale stroom 60°C4,74 A
-
Nominale stroom 65°C4,50 A
-
Nominale stroom 70°C4,24 A
Architectuur
-
Pooltype4P
-
CurveB
Capaciteit
-
Aantal modulen4
Belangrijkste elektrische eigenschappen
-
Nominaal kortsluitafschakelvermogen Icn AC volgens IEC60898-110 kA
Installatie, montage
-
Aandraaimoment bovenste klem2,80 - 2,80 NM
-
Aandraaimoment aansluitklem onder2,80 - 2,80 NM
-
Nominaal aandraaimoment2,80 - 2,80 NM
-
Type onderaansluiting voor modulaire componentenbiconnect
-
Type bovenaansluiting voor modulaire componentenSchroefklem
-
360° montagepositie mogelijkJa
Spanning
-
Nominale spanning Ue400 - 400 V
-
Type voedingAC
-
Nominale isolatiespanning Ui500 V
-
Nominale stoothoudspanning Uimp6000 V
Frequentie
-
Frequentie50 - 60 Hz
Aansluiting
-
Aansluitdoorsnede in-/uitgang met schroeven, voor dikke bedrading1 - 35 mm²
-
Aansluitdoorsnede in-/uitgang met schroefaansluiting met soepele geleiders1 - 25 mm²
-
Aansluitdoorsnede ingangen met schroefaansluiting met soepele geleiders1 - 25 mm²
-
Aansluitdoorsnede in-/uitgang schroeftechniek, voorstijve bedrading1 - 35 mm²
Veiligheid
-
Beschermingsgraad IPIP20
Gebruiksvoorwaarden
-
Vervuilingsgraad volgens IEC60664/IEC60947-22
-
Stroombegrenzingsklasse I²t3
-
Bedrijfstemperatuur-25 - 70 °C
Vermogen
-
Totaal vermogensverlies onder IN5,44 W
Levensduur
-
Elektrische levensduur in aantal cycli4000
-
Maximale aantal mechanische schakelingen20000
Connectiviteit
-
Type connector/stekkerSchroefaansluiting
-
Uitlijning bovenaansluiting voor modulaire componentenGelijke hoogte
-
Uitlijning onderaansluiting voor modulaire componentenGelijke hoogte
Afmetingen
-
Hoogte83 mm
-
Breedte70 mm
-
Diepte70 mm
Milieudocumenten
We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.
Certificeringen en documenten
Downloads
-

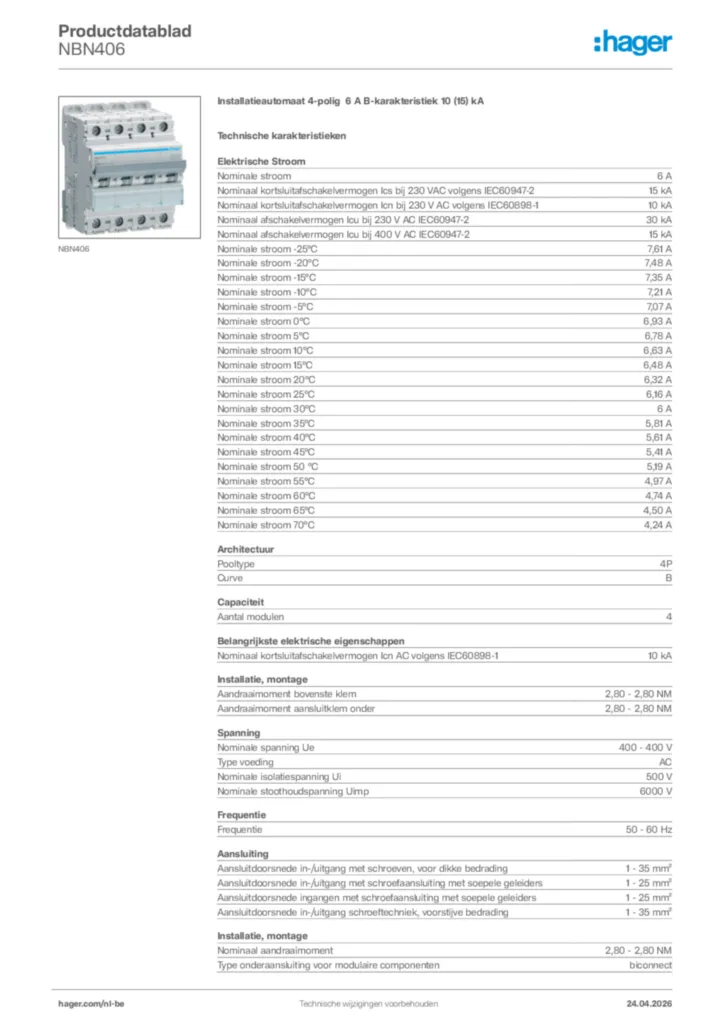

Product afbeelding
-
