Installatieautomaat 2-polig 63 A B-karakteristiek 10 (15) kA NBN263
EAN-nummer
3250614613937
Verpakking
6 Stukken
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Maak uw systeem compleet
Optionele accesoires
-
Differentieelblok type A 3 producten beschikbaar
-
Differentieelblok type AC 2 producten beschikbaar
-
Differentieelblok type A-HI 1 producten beschikbaar
-
Differentieelblok type AC/A-selectief 2 producten beschikbaar
-
Toebehoren 1 producten beschikbaar
-
Bekijk meer 16 andere producten beschikbaar
Maak uw systeem compleet
Technische eigenschappen
Elektrische Stroom
-
Nominale stroom63 A
-
Nominaal kortsluitafschakelvermogen Ics bij 230 VAC volgens IEC60947-215 kA
-
Nominaal kortsluitafschakelvermogen Icn bij 230 V AC volgens IEC60898-110 kA
-
Nominaal afschakelvermogen Icu bij 400 V AC IEC60947-215 kA
-
Nominale stroom -25°C81,04 A
-
Nominale stroom -20°C79,57 A
-
Nominale stroom -15°C78,07 A
-
Nominale stroom -10°C76,54 A
-
Nominale stroom -5°C75,05 A
-
Nominale stroom 0°C73,54 A
-
Nominale stroom 5°C72,03 A
-
Nominale stroom 10°C70,52 A
-
Nominale stroom 15°C69 A
-
Nominale stroom 20°C67,47 A
-
Nominale stroom 25°C65,95 A
-
Nominale stroom 30°C63 A
-
Nominale stroom 35°C62,03 A
-
Nominale stroom 40°C60,50 A
-
Nominale stroom 45°C58,68 A
-
Nominale stroom 50 °C58,27 A
-
Nominale stroom 55°C52,80 A
-
Nominale stroom 60°C50,51 A
-
Nominale stroom 65°C48,12 A
-
Nominale stroom 70°C45,60 A
Architectuur
-
Pooltype2P
-
CurveB
Capaciteit
-
Aantal modulen2
Belangrijkste elektrische eigenschappen
-
Nominaal kortsluitafschakelvermogen Icn AC volgens IEC60898-110 kA
-
Aandraaimoment bovenste klem2,80 - 2,80 NM
-
Aandraaimoment aansluitklem onder2,80 - 2,80 NM
Spanning
-
Nominale spanning Ue400 - 400 V
-
Type voedingAC
-
Nominale isolatiespanning Ui500 V
-
Nominale stoothoudspanning Uimp6000 V
Frequentie
-
Frequentie50 - 60 Hz
Aansluiting
-
Aansluitdoorsnede in-/uitgang met schroeven, voor dikke bedrading1 - 35 mm²
-
Aansluitdoorsnede in-/uitgang met schroefaansluiting met soepele geleiders1 - 25 mm²
-
Aansluitdoorsnede ingangen met schroefaansluiting met soepele geleiders1 - 25 mm²
-
Aansluitdoorsnede in-/uitgang schroeftechniek, voorstijve bedrading1 - 35 mm²
Installatie, montage
-
Nominaal aandraaimoment2,80 - 2,80 NM
-
Type onderaansluiting voor modulaire componentenbiconnect
-
Type bovenaansluiting voor modulaire componentenSchroefklem
-
360° montagepositie mogelijkJa
Veiligheid
-
Beschermingsgraad IPIP20
Gebruiksvoorwaarden
-
Vervuilingsgraad volgens IEC60664/IEC60947-22
-
Stroombegrenzingsklasse I²t3
-
Bedrijfstemperatuur-25 - 70 °C
Vermogen
-
Totaal vermogensverlies onder IN13,10 W
Levensduur
-
Elektrische levensduur in aantal cycli4000
-
Maximale aantal mechanische schakelingen20000
Connectiviteit
-
Type connector/stekkerSchroefaansluiting
-
Uitlijning bovenaansluiting voor modulaire componentenGelijke hoogte
-
Uitlijning onderaansluiting voor modulaire componentenGelijke hoogte
Afmetingen
-
Hoogte83 mm
-
Breedte35 mm
-
Diepte70 mm
Downloads
-

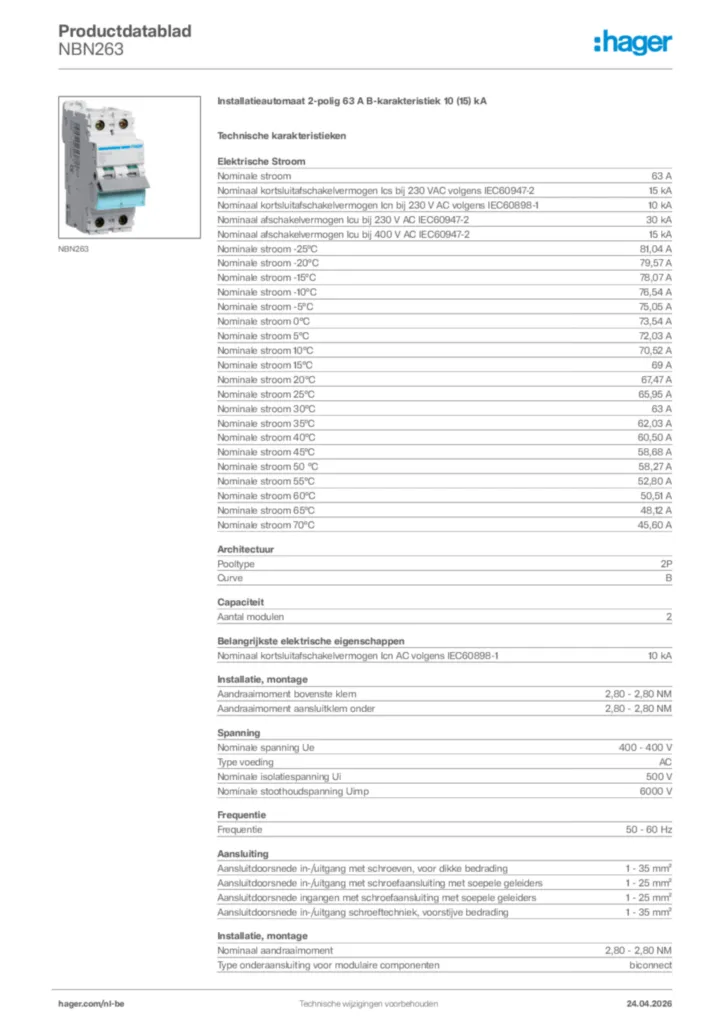

Product afbeelding
-
