Automaat 3kA - C - 3P+N - 16A - 4MOD. - quickconnect MWS616A
EAN-nummer
3250614342356
Verpakking
3 Stukken
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Maak uw systeem compleet
Optionele accesoires
-
Toebehoren 1 producten beschikbaar
-
Vergrendelingfuncties 1 producten beschikbaar
Maak uw systeem compleet
Technische eigenschappen
Elektrische Stroom
-
Nominale stroom16 A
-
Nominaal afschakelvermogen Icu bij 400 V AC IEC60947-24,50 kA
Architectuur
-
Pooltype3P+N
-
CurveC
Capaciteit
-
Aantal modulen4
Belangrijkste elektrische eigenschappen
-
Nominaal kortsluitafschakelvermogen Icn AC volgens IEC60898-13 kA
Spanning
-
Nominale spanning Ue230 - 400 V
-
Type voedingAC
-
Nominale isolatiespanning Ui500 V
-
Nominale stoothoudspanning Uimp4000 V
Frequentie
-
Frequentie50 - 60 Hz
Aansluiting
-
Aansluitdoorsnede in-/uitgang met schroeven, voor dikke bedrading1 - 35 mm²
-
Aansluitdoorsnede in-/uitgang met schroefaansluiting met soepele geleiders1 - 25 mm²
-
Aansluitdoorsnede ingangen met schroefaansluiting met soepele geleiders1 - 25 mm²
-
Aansluitdoorsnede in-/uitgang schroeftechniek, voorstijve bedrading1 - 35 mm²
-
Aansluitdoorsnede uitgangen quickconnect met soepele bedrading1,5 - 4,0 mm²
-
Aansluitdoorsnede uitgangen quickconnect met massieve geleiders1,5 - 4,0 mm²
Installatie, montage
-
Nominaal aandraaimoment2,80 - 2,80 NM
-
360° montagepositie mogelijkJa
Veiligheid
-
Beschermingsgraad IPIP20
Gebruiksvoorwaarden
-
Vervuilingsgraad volgens IEC60664/IEC60947-22
-
Stroombegrenzingsklasse I²t3
-
VochtbestendigheidVoor alle klimaten
-
Bedrijfstemperatuur-25 - 70 °C
Vermogen
-
Totaal vermogensverlies onder IN8,20 W
Connectiviteit
-
Type connector/stekkerQuickconnect
-
Uitlijning bovenaansluiting voor modulaire componentenGelijke hoogte
Afmetingen
-
Hoogte83,40 mm
-
Breedte70 mm
-
Diepte70 mm
Milieudocumenten
We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.
Certificeringen en documenten
Downloads
-

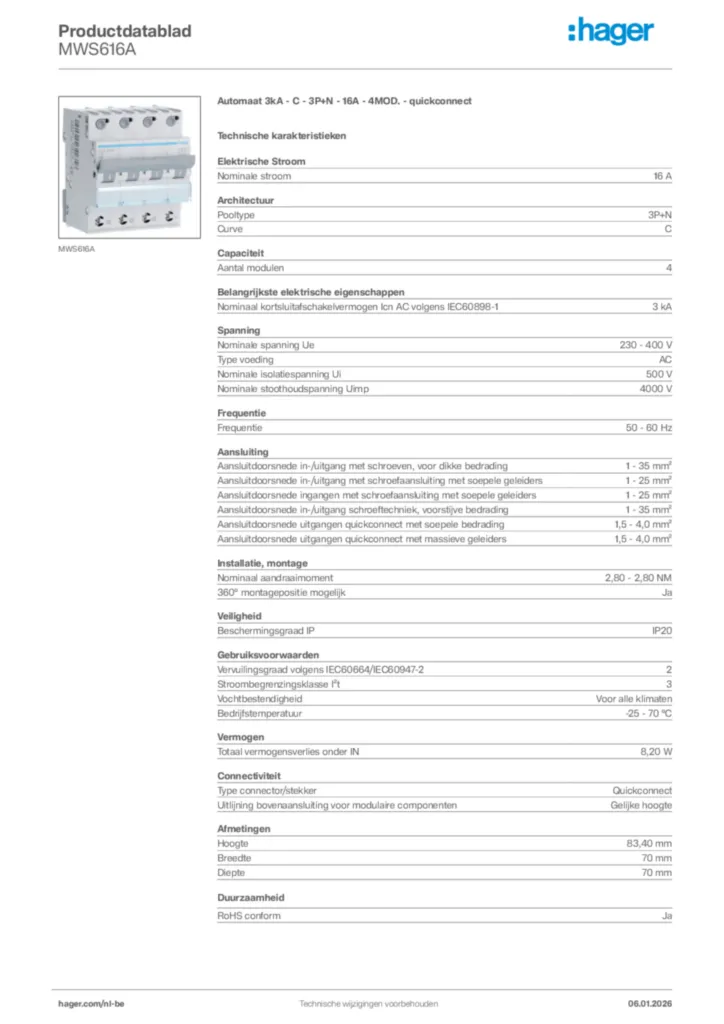

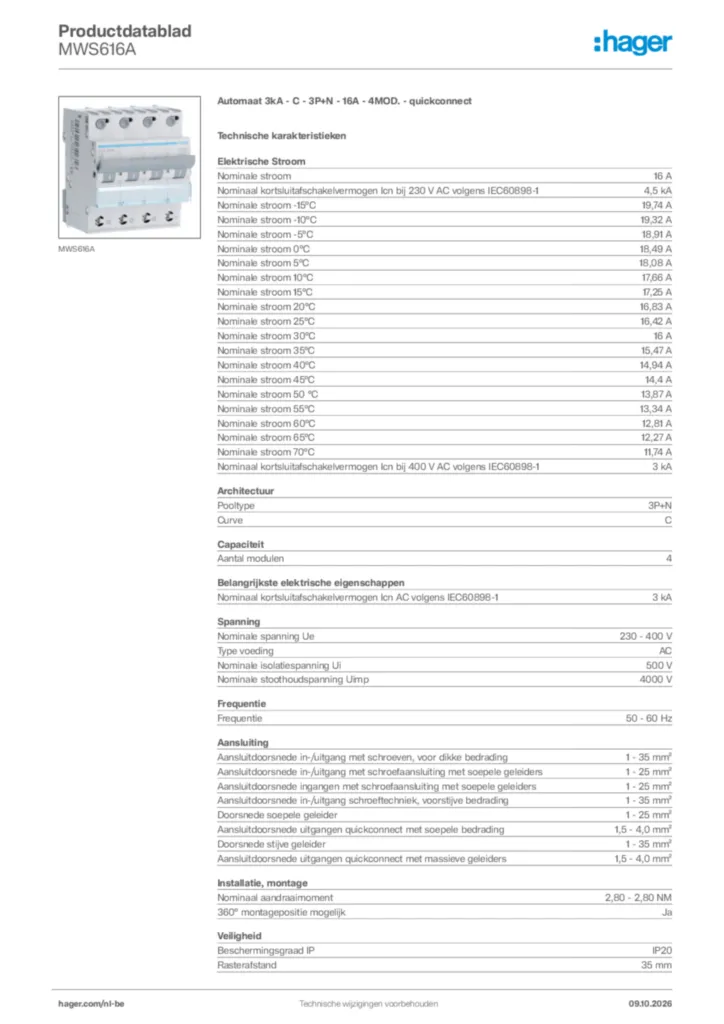

Product afbeelding
-
