Automaat 3kA - C - 3P - 25A - 3MOD. MWN325A
EAN-nummer
3250614341847
Verpakking
4 Stukken
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Maak uw systeem compleet
Optionele accesoires
-
Toebehoren 1 producten beschikbaar -
Vergrendelingfuncties 1 producten beschikbaar
Technische eigenschappen
Elektrische Stroom
-
Nominale stroom25 A
Architectuur
-
Pooltype3P
-
CurveC
Capaciteit
-
Aantal modulen3
Belangrijkste elektrische eigenschappen
-
Nominaal kortsluitafschakelvermogen Icn AC volgens IEC60898-13 kA
Installatie, montage
-
Aandraaimoment bovenste klem2,80 - 2,80 NM
-
Aandraaimoment aansluitklem onder2,80 - 2,80 NM
-
Nominaal aandraaimoment2,80 - 2,80 NM
-
Type onderaansluiting voor modulaire componentenbiconnect
-
Type bovenaansluiting voor modulaire componentenSchroefklem
-
360° montagepositie mogelijkJa
Spanning
-
Nominale spanning Ue230 - 400 V
-
Type voedingAC
-
Nominale isolatiespanning Ui500 V
-
Nominale stoothoudspanning Uimp4000 V
Frequentie
-
Frequentie50 - 60 Hz
Aansluiting
-
Aansluitdoorsnede in-/uitgang met schroeven, voor dikke bedrading1 - 35 mm²
-
Aansluitdoorsnede in-/uitgang met schroefaansluiting met soepele geleiders1 - 25 mm²
-
Aansluitdoorsnede ingangen met schroefaansluiting met soepele geleiders1 - 25 mm²
-
Aansluitdoorsnede in-/uitgang schroeftechniek, voorstijve bedrading1 - 35 mm²
Veiligheid
-
Beschermingsgraad IPIP20
Gebruiksvoorwaarden
-
Vervuilingsgraad volgens IEC60664/IEC60947-22
-
Stroombegrenzingsklasse I²t3
-
VochtbestendigheidVoor alle klimaten
-
Bedrijfstemperatuur-25 - 70 °C
Vermogen
-
Totaal vermogensverlies onder IN10,10 W
Connectiviteit
-
Type connector/stekkerSchroefaansluiting
-
Uitlijning bovenaansluiting voor modulaire componentenGelijke hoogte
-
Uitlijning onderaansluiting voor modulaire componentenGelijke hoogte
Afmetingen
-
Hoogte83 mm
-
Breedte52,50 mm
-
Diepte70 mm
Milieudocumenten
We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.
Certificeringen en documenten
Downloads
-

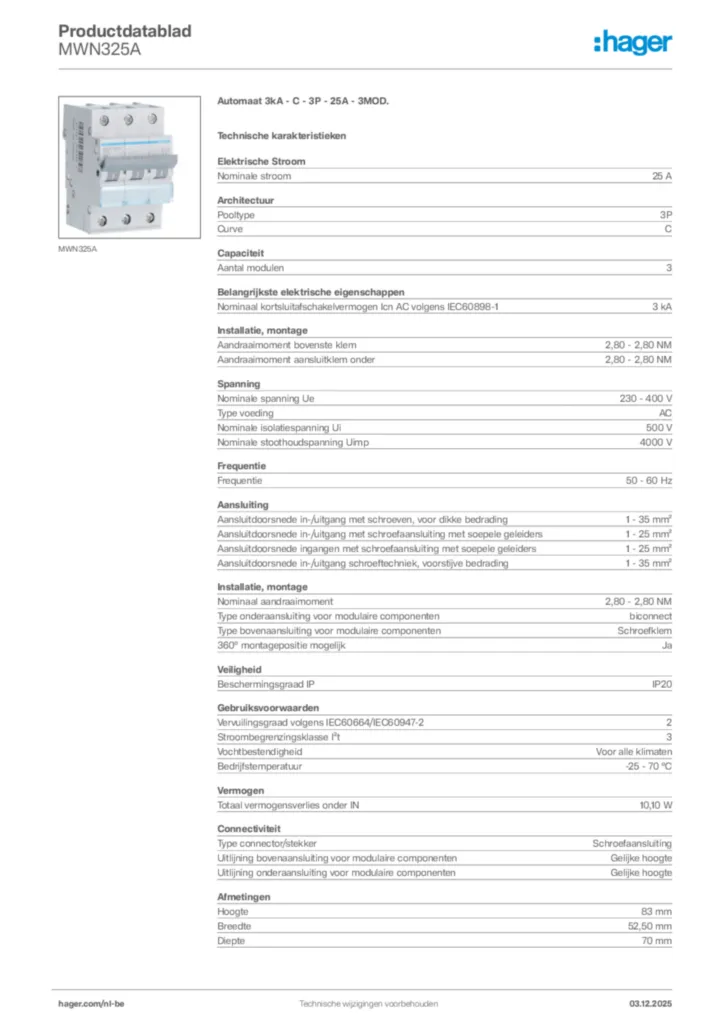

Product afbeelding
-
