Scharnierdeksel E04 147x247mm zwart voor 8mm vloerafdekking KDE04089005
EAN-nummer
4012002247242
Verpakking
1 Stuk
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Kies een verdeler
Selecteer uw groothandel om toegang te krijgen tot uw professionele prijzen en koop online
Kies uw toebehoren uit de lijst hiernaast
Onmisbare accessoires
GBM5050
Montagedoos voor KDQ08/KDE04 voor 2x 45x45 element
Technische eigenschappen
Architectuur
-
Met beschermframe voor tapijtJa
-
Met uitsparing vloerbedekkingJa
Afmetingen
-
Inbouwdiepte54 mm
-
Inbouwbreedte247 mm
-
Inbouwlengte147 mm
-
Lengte161 mm
-
Breedte261 mm
-
Dikte van tapijt uitsparing8 mm
Configuratie
-
Installatieformaat (vloerinstallatiesysteem)E04
Installatie, montage
-
Geschikt voor holle vloerinstallatieNee
-
Geschikt voor verwerking in betonJa
-
Geschikt voor buitengebruikNee
-
Geschikt voor verhoogde vloerinstallatieNee
-
Geschikt voor natte reinigingNee
Instructies
-
Onderhoud van vloerDroog
Materiaal
-
MateriaalPolyamide (PA)
-
KleurDiepzwart
-
RAL-kleur9005
Deksel, deur
-
Materiaal deurPolyamide (PA)
-
Type deurKlapdeksel
Gebruiksvoorwaarden
-
Verticale belasting uitgeoefend op een klein oppervlak1,5 kN
Functies
-
Geschikt voor vloergootJa
Vorm
-
VormRechthoekig
Teksten
-
LeidinguitgangMet kabeluitgang in deksel
Aansluiting
-
Aantal leidinginvoeringen1
-
Aantal stopcontacten4
Uitrusting
-
Aantal ingebouwde apparaten4
-
Aantal stopcontactdozen2
Veiligheid
-
Beschermingsgraad IPIP20
-
Slagvastheid IKIK08
-
Beschermingsklasse in ongebruikte toestandIP30
Milieudocumenten
We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.
Certificeringen en documenten
Downloads
-
Product afbeelding
-
Product datasheet

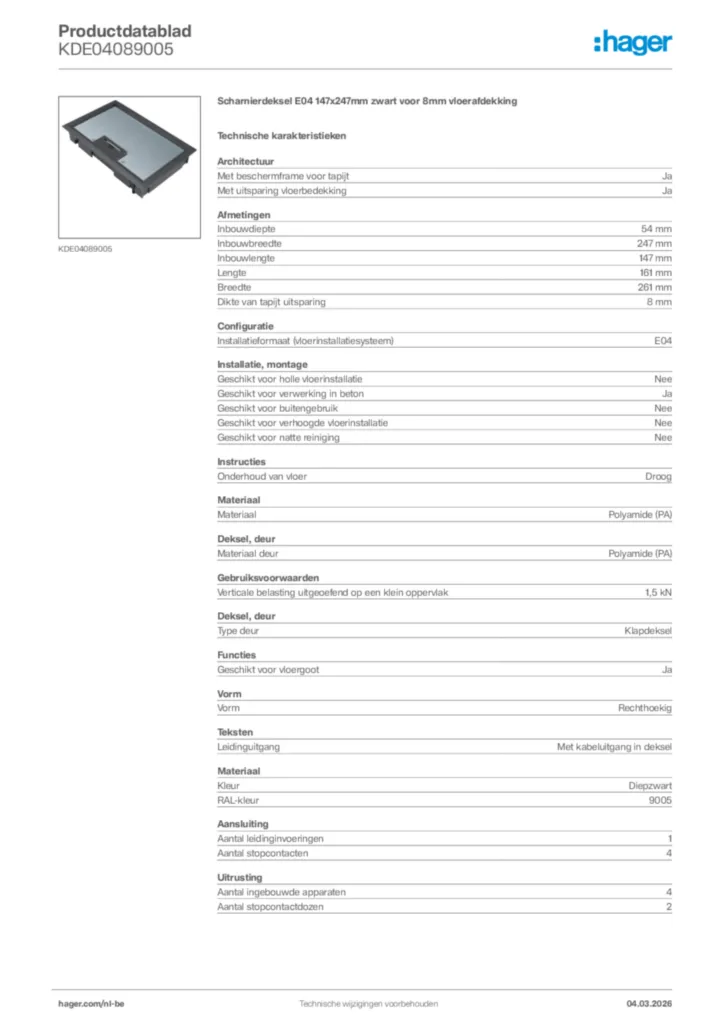

Hager Productdatablad KDE04089005
