Automaat 50kA 40A 3P C 4,5M HMX340
EAN-nummer
3250613232023
Verpakking
1 Stuk
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Maak uw systeem compleet
Optionele accesoires
-
Differentieelblok 125 A type A-HI 1 producten beschikbaar -
Toebehoren 1 producten beschikbaar -
Hulpcontactblok 2 producten beschikbaar -
Uitschakelspoel 2 producten beschikbaar -
Onderspanningsspoel 2 producten beschikbaar -
Bekijk meer 4 andere producten beschikbaar
Maak uw systeem compleet
Technische eigenschappen
Architectuur
-
Pooltype3P
-
CurveC
Spanning
-
Nominale spanning Ue415 - 415 V
-
Type voedingAC
-
Nominale isolatiespanning Ui500 V
-
Nominale stoothoudspanning Uimp6000 V
Frequentie
-
Frequentie50 - 60 Hz
Elektrische Stroom
-
Nominale stroom40 A
-
Nominaal afschakelvermogen Icu bij 230 V AC IEC60947-250 kA
-
Nominaal afschakelvermogen Icu bij 400 V AC IEC60947-250 kA
Belangrijkste elektrische eigenschappen
-
Nominaal kortsluitafschakelvermogen Icn AC volgens IEC60898-150 kA
Installatie, montage
-
Nominaal aandraaimoment3,5 - 5,0 NM
-
Type bovenaansluiting voor modulaire componentenSchroefklem
-
Type onderaansluiting voor modulaire componentenSchroefklem
-
Aandraaimoment aansluitklem onder3,60 - 3,60 NM
-
Aandraaimoment bovenste klem3,60 - 3,60 NM
Vermogen
-
Totaal vermogensverlies onder IN11 W
Levensduur
-
Elektrische levensduur in aantal cycli4000
-
Maximale aantal mechanische schakelingen20000
Aansluiting
-
Aansluitdoorsnede in-/uitgang met schroeven, voor dikke bedrading1 - 70 mm²
-
Aansluitdoorsnede in-/uitgang met schroefaansluiting met soepele geleiders1 - 50 mm²
-
Doorsnede soepele geleider50 mm²
-
Doorsnede stijve geleider70 mm²
Gebruiksvoorwaarden
-
Vervuilingsgraad volgens IEC60664/IEC60947-23
-
Stroombegrenzingsklasse I²t3
-
VochtbestendigheidVoor alle klimaten
-
Bedrijfstemperatuur-25 - 70 °C
Capaciteit
-
Aantal modulen4,50
Connectiviteit
-
Uitlijning bovenaansluiting voor modulaire componentenGelijke hoogte
-
Uitlijning onderaansluiting voor modulaire componentenGelijke hoogte
Afmetingen
-
Hoogte90 mm
-
Breedte80 mm
-
Diepte70 mm
Milieudocumenten
We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.
Certificeringen en documenten
Downloads
-

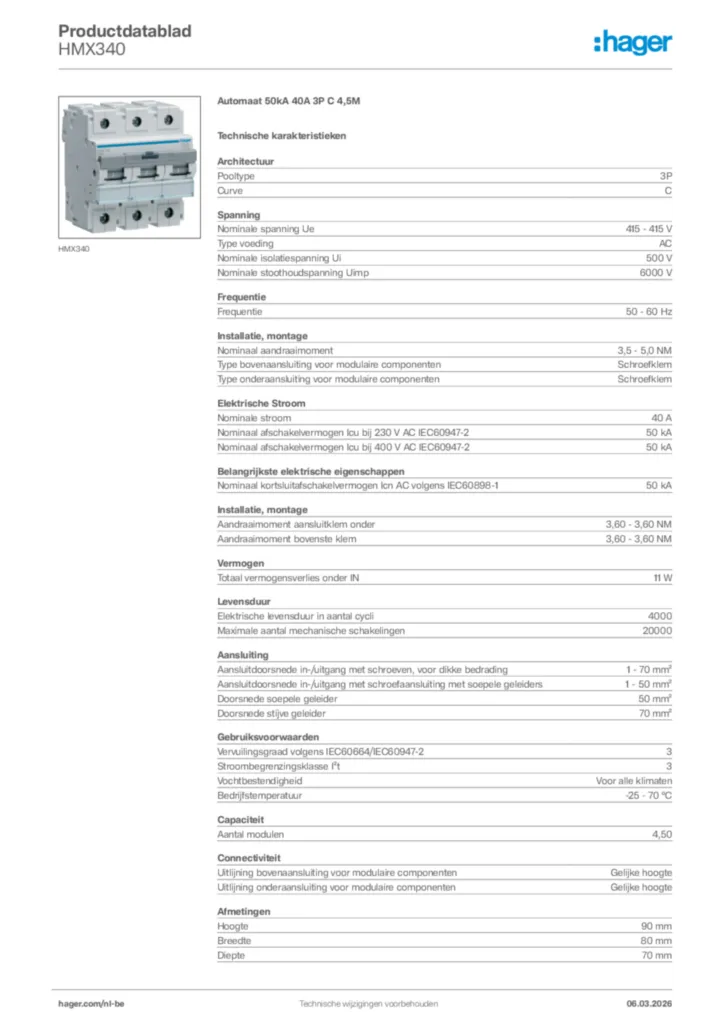

Product afbeelding
-
