Automaat 50kA 25A 2P C 3M HMX225
EAN-nummer
3250613231927
Verpakking
1 Stuk
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Kies een verdeler
Selecteer uw groothandel om toegang te krijgen tot uw professionele prijzen en koop online
Let op: dit product is uitlopend.
Kies uw toebehoren uit de lijst hiernaast
Toebehoren
-
Differentieelblok 125 A type A-HI 1 producten beschikbaar -
Vergrendelingfuncties 1 producten beschikbaar -
Functies voor fasescheiding 1 producten beschikbaar -
Afschermkap 1 producten beschikbaar -
Toebehoren 1 producten beschikbaar -
Onderspanningsspoel 1 producten beschikbaar
Kies uw toebehoren uit de lijst hiernaast
Technische eigenschappen
Architectuur
-
Pooltype2P
-
CurveC
Spanning
-
Nominale spanning Ue415 - 415 V
-
Type voedingAC
-
Nominale isolatiespanning Ui500 V
-
Nominale stoothoudspanning Uimp6000 V
Frequentie
-
Frequentie50 - 60 Hz
Elektrische Stroom
-
Nominale stroom25 A
-
Nominaal afschakelvermogen Icu bij 230 V AC IEC60947-250 kA
-
Nominaal afschakelvermogen Icu bij 400 V AC IEC60947-250 kA
Belangrijkste elektrische eigenschappen
-
Nominaal kortsluitafschakelvermogen Icn AC volgens IEC60898-150 kA
Installatie, montage
-
Nominaal aandraaimoment3,5 - 5,0 NM
-
Type bovenaansluiting voor modulaire componentenSchroefklem
-
Type onderaansluiting voor modulaire componentenSchroefklem
-
Aandraaimoment aansluitklem onder3,60 - 3,60 NM
-
Aandraaimoment bovenste klem3,60 - 3,60 NM
Vermogen
-
Totaal vermogensverlies onder IN2,52 W
Levensduur
-
Elektrische levensduur in aantal cycli4000
-
Maximale aantal mechanische schakelingen20000
Aansluiting
-
Aansluitdoorsnede in-/uitgang met schroeven, voor dikke bedrading1 - 70 mm²
-
Aansluitdoorsnede in-/uitgang met schroefaansluiting met soepele geleiders1 - 50 mm²
-
Doorsnede soepele geleider50 mm²
-
Doorsnede stijve geleider70 mm²
Gebruiksvoorwaarden
-
Vervuilingsgraad volgens IEC60664/IEC60947-23
-
Stroombegrenzingsklasse I²t3
-
VochtbestendigheidVoor alle klimaten
-
Bedrijfstemperatuur-25 - 70 °C
Capaciteit
-
Aantal modulen3
Connectiviteit
-
Uitlijning bovenaansluiting voor modulaire componentenGelijke hoogte
-
Uitlijning onderaansluiting voor modulaire componentenGelijke hoogte
Afmetingen
-
Hoogte90 mm
-
Breedte53 mm
-
Diepte70 mm
Milieudocumenten
We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.
Certificeringen en documenten
Downloads
-
Product afbeelding
-
Product datasheet

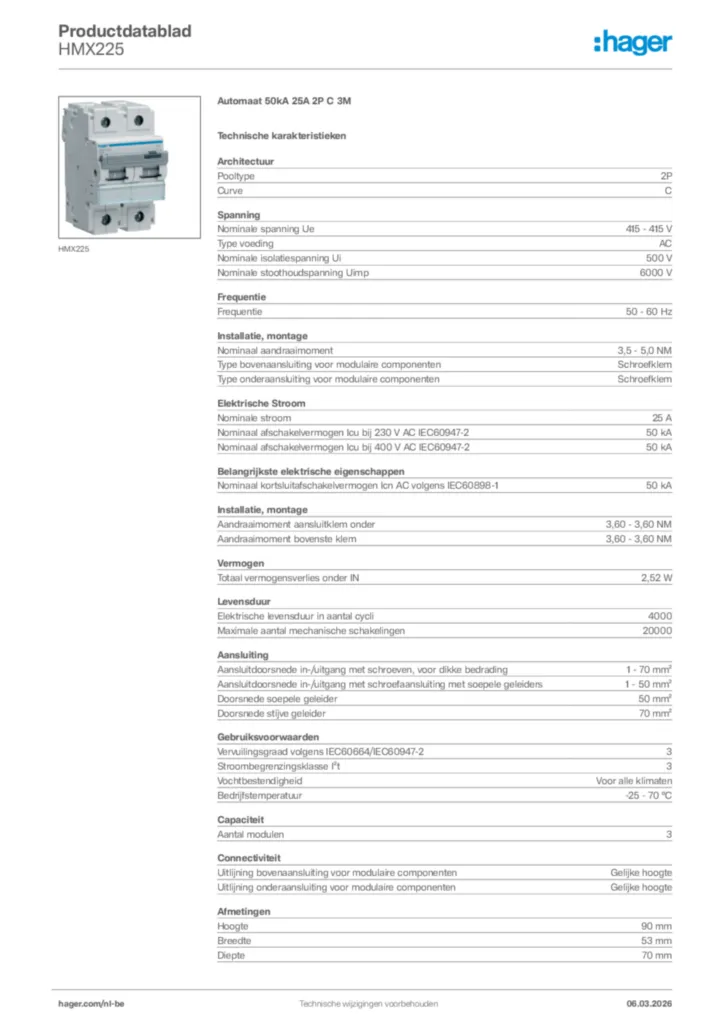

Hager Productdatablad HMX225
