Automaat 50kA 16A 2P C 3M HMX216
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Kies een verdeler
Selecteer uw groothandel om toegang te krijgen tot uw professionele prijzen en koop online
Kies uw toebehoren uit de lijst hiernaast
Toebehoren
-
Differentieelblok 125 A type A-HI 1 producten beschikbaar -
Vergrendelingfuncties 1 producten beschikbaar -
Functies voor fasescheiding 1 producten beschikbaar -
Afschermkap 1 producten beschikbaar -
Toebehoren 1 producten beschikbaar -
Onderspanningsspoel 1 producten beschikbaar
Kies uw toebehoren uit de lijst hiernaast
Technische eigenschappen
Elektrische Stroom
-
Nominale stroom16 A
-
Nominaal afschakelvermogen Icu AC IEC60947-250 kA
-
Nominaal afschakelvermogen Icu bij 400 V AC IEC60947-250 kA
Architectuur
-
Pooltype2P
-
CurveC
Capaciteit
-
Aantal modulen3
Belangrijkste elektrische eigenschappen
-
Nominaal kortsluitafschakelvermogen Icn AC volgens IEC60898-150 kA
Installatie, montage
-
Aandraaimoment bovenste klem3,60 - 3,60 NM
-
Aandraaimoment aansluitklem onder3,60 - 3,60 NM
-
Nominaal aandraaimoment3,5 - 5,0 NM
-
Type onderaansluiting voor modulaire componentenSchroefklem
-
Type bovenaansluiting voor modulaire componentenSchroefklem
-
360° montagepositie mogelijkJa
Spanning
-
Nominale spanning Ue415 - 415 V
-
Type voedingAC
-
Nominale isolatiespanning Ui500 V
-
Nominale stoothoudspanning Uimp6000 V
Frequentie
-
Frequentie50 - 60 Hz
Aansluiting
-
Aansluitdoorsnede in-/uitgang met schroeven, voor dikke bedrading1 - 70 mm²
-
Aansluitdoorsnede in-/uitgang met schroefaansluiting met soepele geleiders1 - 50 mm²
-
Aansluitdoorsnede ingangen met schroefaansluiting met soepele geleiders1 - 50 mm²
-
Aansluitdoorsnede in-/uitgang schroeftechniek, voorstijve bedrading1 - 70 mm²
-
Doorsnede soepele geleider50 mm²
-
Doorsnede stijve geleider70 mm²
Veiligheid
-
Beschermingsgraad IPIP20
Gebruiksvoorwaarden
-
Vervuilingsgraad volgens IEC60664/IEC60947-23
-
Stroombegrenzingsklasse I²t3
-
VochtbestendigheidVoor alle klimaten
-
Bedrijfstemperatuur-25 - 70 °C
Vermogen
-
Totaal vermogensverlies onder IN7,23 W
Connectiviteit
-
Uitlijning bovenaansluiting voor modulaire componentenGelijke hoogte
-
Uitlijning onderaansluiting voor modulaire componentenGelijke hoogte
Afmetingen
-
Hoogte90 mm
-
Breedte53 mm
-
Diepte70 mm
Milieudocumenten
We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.
Certificeringen en documenten
Downloads
-
Product afbeelding
-
Productinformatieblad

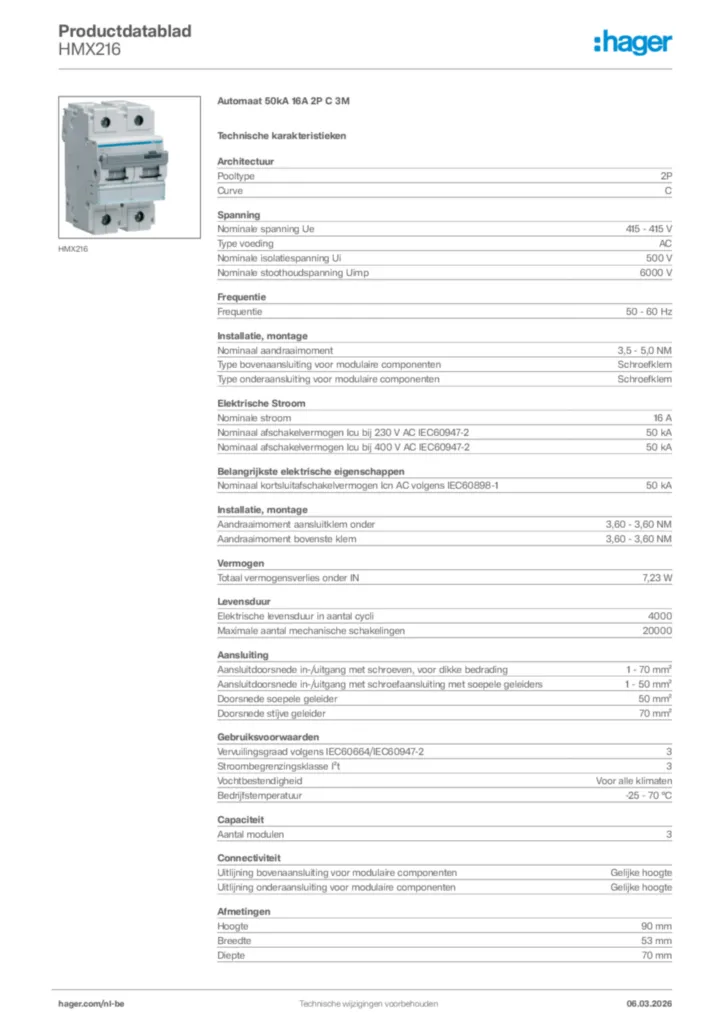

Hager Productdatablad HMX216
