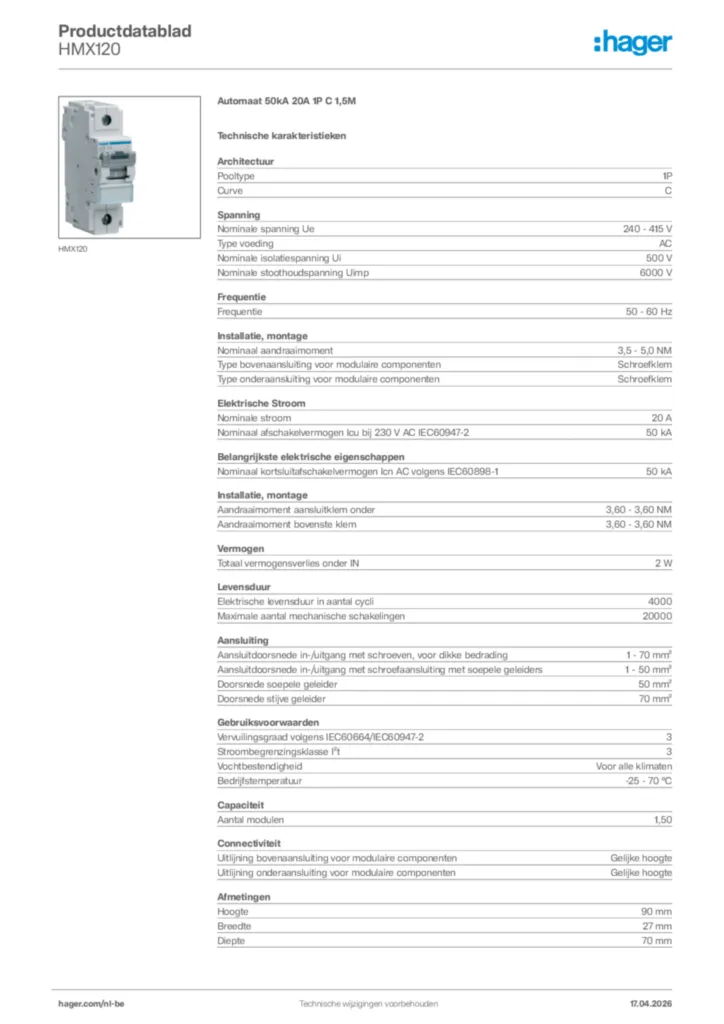

Automaat 50kA 20A 1P C 1,5M HMX120

Name: HMX120
Brand: Hager
SKU: HMX120

EAN-nummer

3250613231835

Verpakking

1 Stuk

Vind verdeler

Toevoegen aan lijst

Bijpassende producten
Technische eigenschappen
Milieudocumenten
Downloads
Meer producten

Download technische eigenschappen

Maak uw systeem compleet

Optionele accesoires

Toebehoren 1 producten beschikbaar
Hulpcontactblok 2 producten beschikbaar
Uitschakelspoel 2 producten beschikbaar
Onderspanningsspoel 2 producten beschikbaar
Functies voor fasescheiding 1 producten beschikbaar
Bekijk meer 2 andere producten beschikbaar

Technische eigenschappen

Pooltype

1P
Curve

C

Nominale spanning Ue

240 - 415 V
Type voeding

AC
Nominale isolatiespanning Ui

500 V
Nominale stoothoudspanning Uimp

6000 V

Frequentie

50 - 60 Hz

Nominale stroom

20 A
Nominaal afschakelvermogen Icu bij 230 V AC IEC60947-2

50 kA

Nominaal kortsluitafschakelvermogen Icn AC volgens IEC60898-1

50 kA

Nominaal aandraaimoment

3,5 - 5,0 NM
Type bovenaansluiting voor modulaire componenten

Schroefklem
Type onderaansluiting voor modulaire componenten

Schroefklem
Aandraaimoment aansluitklem onder

3,60 - 3,60 NM
Aandraaimoment bovenste klem

3,60 - 3,60 NM

‌Totaal vermogensverlies onder IN

2 W

Elektrische levensduur in aantal cycli

4000
Maximale aantal mechanische schakelingen

20000

Aansluitdoorsnede in-/uitgang met schroeven, voor dikke bedrading

1 - 70 mm²
Aansluitdoorsnede in-/uitgang met schroefaansluiting met soepele geleiders

1 - 50 mm²
Doorsnede soepele geleider

50 mm²
Doorsnede stijve geleider

70 mm²

Vervuilingsgraad volgens IEC60664/IEC60947-2

3
Stroombegrenzingsklasse I²t

3
Vochtbestendigheid

Voor alle klimaten
Bedrijfstemperatuur

-25 - 70 °C

Aantal modulen

1,50

Uitlijning bovenaansluiting voor modulaire componenten

Gelijke hoogte
Uitlijning onderaansluiting voor modulaire componenten

Gelijke hoogte

Hoogte

90 mm
Breedte

27 mm
Diepte

70 mm
