  • Home
  • Catalogus
  • Modu­laire appa­ra­tuur
  • Bevei­li­ging en toebe­horen
  • Smalau­to­maten
  • HMX116
  • Modu­laire appa­ra­tuur

Automaat 50kA 16A 1P C 1,5M HMX116

EAN-nummer
3250613231828
Verpakking
1 Stuk
Vind verdeler

You have to log in with your myHager profile to see prices and to order.

Toevoegen aan lijst
Toevoegen aan lijst

Log in om een productlijst aan te maken

U moet zijn aangemeld bij uw myHager-account om productlijsten te maken

Account aanmaken Aanmelden

Kies een verdeler

Selecteer uw groothandel om toegang te krijgen tot uw professionele prijzen en koop online

Automaat 50kA 16A 1P C 1,5M

HMX116

  • Toebehoren
  • Technische eigenschappen
  • Milieudocumenten
  • Downloads
  • Meer producten
Technische eigenschappen

Kies uw toebehoren uit de lijst hiernaast

Toebehoren

  • Meer toebehoren (8)
    • Vergren­de­ling­func­ties 1 producten beschikbaar
    • Func­ties voor fase­schei­ding 1 producten beschikbaar
    • Afschermkap 1 producten beschikbaar
    • Toebe­horen 1 producten beschikbaar
    • Onder­span­nings­spoel 1 producten beschikbaar
    • Uitscha­kelspoel 1 producten beschikbaar

    Kies uw toebehoren uit de lijst hiernaast

    • Vergren­de­ling­func­ties
    • Func­ties voor fase­schei­ding
    • Afschermkap
    • Toebe­horen
    • Onder­span­nings­spoel
    • Uitscha­kelspoel
    • Hulp­con­tact­blok
    • MZN175

      Hangslotvergrendeling instal, aardlek, HACO, lastscheiders
       0,00 €  / *
    • MZN131

      Afschermschot installatieautomaat HMx (3 stuks)
       0,00 €  / *
    • MZN130

      Klemafdekking installatieautomaat HMxx, per stuk
       0,00 €  / *
    • LZ060

      Afstandsstuk in verband met warmte, 0, 5 module
       0,00 €  / *
    • MZ206

      Onderspanningsafschakelspoel 230 V AC automaat/aardlekschakelaar
       0,00 €  / *
    • MZ203

      Arbeidsstroomafschakelspoel 230-415V AC 110-130V DC automaat/aardlekschakelaar
       0,00 €  / *
    • MZ202

      Foutsignaalcontact 1 maak + 1 verbreek SD 6 A 240 V AC
       0,00 €  / *
    • MZ201

      Hulpcontact 1 maak + 1 verbreek CA 6 A 240 V AC
       0,00 €  / *

    Technische eigenschappen

    Archi­tec­tuur
    • Pool­type
      1P
    • Curve
      C
    Span­ning
    • Nomi­nale span­ning Ue
      240 - 415 V
    • Type voeding
      AC
    • Nomi­nale isola­tie­span­ning Ui
      500 V
    • Nomi­nale stoot­houd­span­ning Uimp
      6000 V
    Frequentie
    • Frequentie
      50 - 60 Hz
    Elek­tri­sche Stroom
    • Nomi­nale stroom
      16 A
    • Nomi­naal afscha­kel­ver­mogen Icu bij 230 V AC IEC60947-2
      50 kA
    Belang­rijkste elek­tri­sche eigen­schappen
    • Nomi­naal kortsluit­af­scha­kel­ver­mogen Icn AC volgens IEC60898-1
      50 kA
    Instal­la­tie, montage
    • Nomi­naal aandraai­mo­ment
      3,5 - 5,0 NM
    • Type boven­aan­slui­ting voor modu­laire compo­nenten
      Schroef­klem
    • Type onder­aan­slui­ting voor modu­laire compo­nenten
      Schroef­klem
    • Aandraai­mo­ment aansluit­klem onder
      3,60 - 3,60 NM
    • Aandraai­mo­ment bovenste klem
      3,60 - 3,60 NM
    Vermogen
    • ‌Totaal vermo­gens­ver­lies onder IN
      3,46 W
    Levens­duur
    • Elek­tri­sche levens­duur in aantal cycli
      4000
    • Maxi­male aantal mecha­ni­sche scha­ke­lingen
      20000
    Aanslui­ting
    • Aansluit­door­snede in-/­uit­gang met schroe­ven, voor dikke bedra­ding
      1 - 70 mm²
    • Aansluit­door­snede in-/­uit­gang met schroef­aan­slui­ting met soepele gelei­ders
      1 - 50 mm²
    • Door­snede soepele geleider
      50 mm²
    • Door­snede stijve geleider
      70 mm²
    Gebruiks­voor­waarden
    • Vervui­lings­graad volgens IEC60664/IEC60947-2
      3
    • Stroom­be­gren­zings­klasse I²t
      3
    • Vocht­be­sten­digheid
      Voor alle klimaten
    • Bedrijf­s­tem­pe­ra­tuur
      -25 - 70 °C
    Capa­ci­teit
    • Aantal modulen
      1,50
    Connec­ti­vi­teit
    • Uitlij­ning boven­aan­slui­ting voor modu­laire compo­nenten
      Gelijke hoogte
    • Uitlij­ning onder­aan­slui­ting voor modu­laire compo­nenten
      Gelijke hoogte
    Afme­tingen
    • Hoogte
      90 mm
    • Breedte
      27 mm
    • Diepte
      70 mm

    Milieudocumenten

    We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.

    REACH conform Ja

    Certificeringen en documenten

    PEP-document en-GB 2025-11-20
    PDF
    67,85 MB

    Downloads

    • Product afbeelding

      Afbeelding HMX116 | Hager Belgium

      Afbeelding HMX116

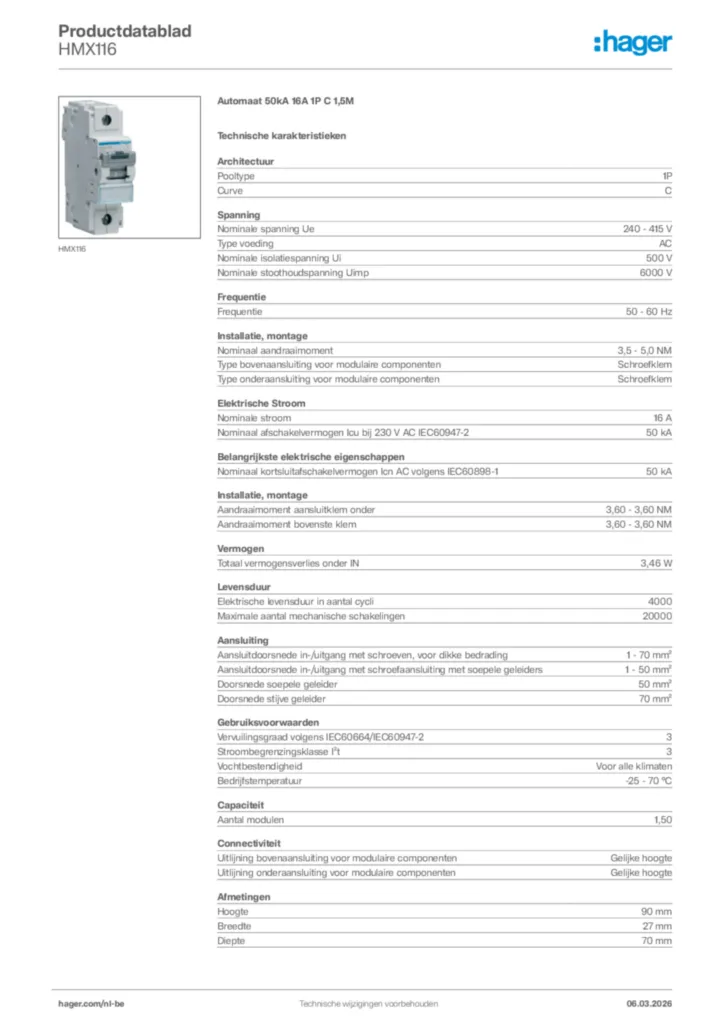

    • Product datasheet

      Afbeelding Hager Productdatablad HMX116 | Hager Belgium

      Hager Productdatablad HMX116

      Automaat 50kA 16A 1P C 1,5M

      PDF

    • Installatiehandleiding

      Afbeelding notice verrouillage manette disjoncteur 125A modulaire | Hager Belgium

      notice verrouillage manette disjoncteur 125A modulaire

      Installatiehandleiding International 2020-01-01

      PDF
      26,38 kB
    Meer documentatie
