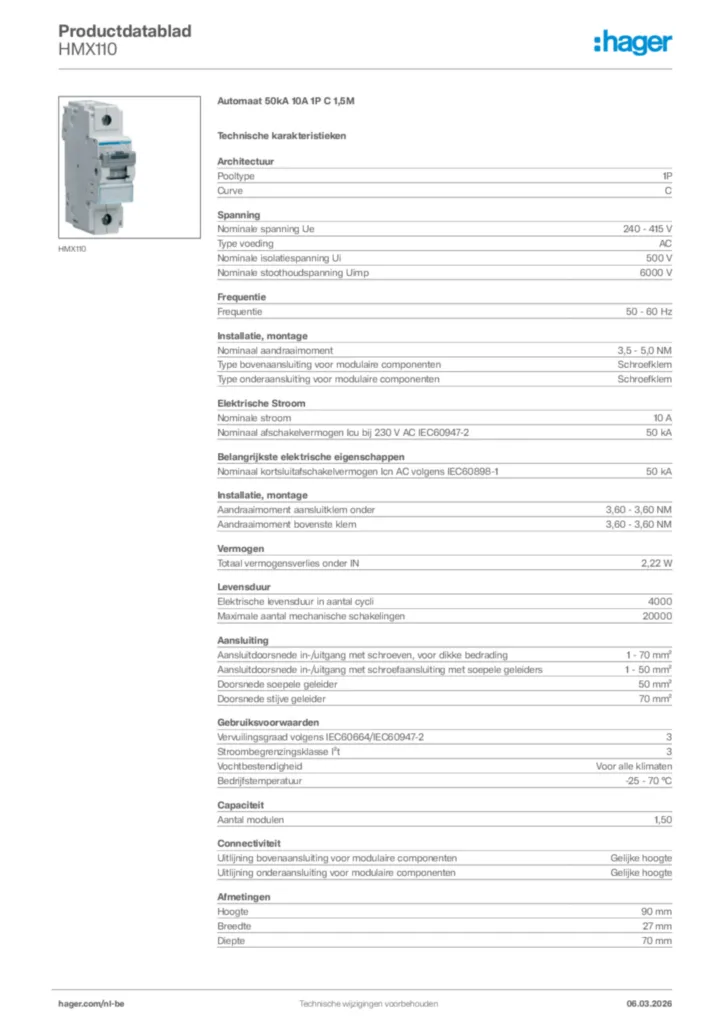

Automaat 50kA 10A 1P C 1,5M HMX110
EAN-nummer
3250613231811
Verpakking
1 Stuk
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Maak uw systeem compleet
Optionele accesoires
-
Toebehoren 1 producten beschikbaar -
Hulpcontactblok 2 producten beschikbaar -
Uitschakelspoel 2 producten beschikbaar -
Onderspanningsspoel 2 producten beschikbaar -
Functies voor fasescheiding 1 producten beschikbaar -
Bekijk meer 2 andere producten beschikbaar
Maak uw systeem compleet
Technische eigenschappen
Architectuur
-
Pooltype1P
-
CurveC
Spanning
-
Nominale spanning Ue240 - 415 V
-
Type voedingAC
-
Nominale isolatiespanning Ui500 V
-
Nominale stoothoudspanning Uimp6000 V
Frequentie
-
Frequentie50 - 60 Hz
Installatie, montage
-
Nominaal aandraaimoment3,5 - 5,0 NM
-
Type bovenaansluiting voor modulaire componentenSchroefklem
-
Type onderaansluiting voor modulaire componentenSchroefklem
Elektrische Stroom
-
Nominale stroom10 A
-
Nominaal afschakelvermogen Icu bij 230 V AC IEC60947-250 kA
-
Nominaal afschakelvermogen Icu bij 400 V AC IEC60947-250 kA
Belangrijkste elektrische eigenschappen
-
Nominaal kortsluitafschakelvermogen Icn AC volgens IEC60898-150 kA
-
Aandraaimoment aansluitklem onder3,60 - 3,60 NM
-
Aandraaimoment bovenste klem3,60 - 3,60 NM
Vermogen
-
Totaal vermogensverlies onder IN2,22 W
Levensduur
-
Elektrische levensduur in aantal cycli4000
-
Maximale aantal mechanische schakelingen20000
Aansluiting
-
Aansluitdoorsnede in-/uitgang met schroeven, voor dikke bedrading1 - 70 mm²
-
Aansluitdoorsnede in-/uitgang met schroefaansluiting met soepele geleiders1 - 50 mm²
Gebruiksvoorwaarden
-
Vervuilingsgraad volgens IEC60664/IEC60947-23
-
Stroombegrenzingsklasse I²t3
-
VochtbestendigheidVoor alle klimaten
Capaciteit
-
Aantal modulen1,50
Connectiviteit
-
Uitlijning bovenaansluiting voor modulaire componentenGelijke hoogte
-
Uitlijning onderaansluiting voor modulaire componentenGelijke hoogte
Afmetingen
-
Hoogte90 mm
-
Breedte27 mm
-
Diepte70 mm
