HMD280 - Installatieautomaat 2-polig 80 A D-karakteristiek 15 kA

Modulaire apparatuur

Installatieautomaat 2-polig 80 A D-karakteristiek 15 kA HMD280

Name: HMD280
Brand: Hager
SKU: HMD280

EAN-nummer

3250613230289

Verpakking

1 Stuk

Vind verdeler

Toevoegen aan lijst

Toebehoren
Technische eigenschappen
Milieudocumenten
Downloads
Meer producten

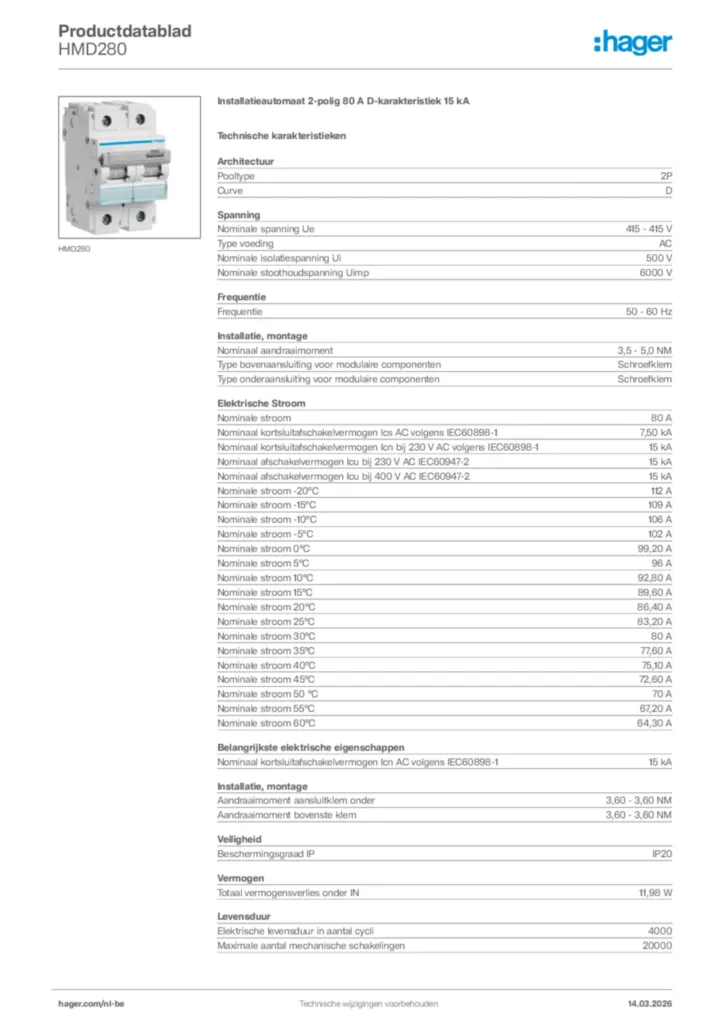

Download technische eigenschappen

Kies uw toebehoren uit de lijst hiernaast

Toebehoren

Differentieelblok 125 A type A-HI 2 producten beschikbaar
Toebehoren 1 producten beschikbaar
Hulpcontactblok 2 producten beschikbaar
Uitschakelspoel 2 producten beschikbaar
Onderspanningsspoel 2 producten beschikbaar
Meer toebehoren 4 andere producten beschikbaar

Technische eigenschappen

Pooltype

2P
Curve

D

Nominale spanning Ue

415 - 415 V
Type voeding

AC
Nominale isolatiespanning Ui

500 V
Nominale stoothoudspanning Uimp

6000 V

Frequentie

50 - 60 Hz

Nominale stroom

80 A
Nominaal kortsluitafschakelvermogen lcs AC volgens IEC60898-1

7,50 kA
Nominaal kortsluitafschakelvermogen Icn bij 230 V AC volgens IEC60898-1

15 kA
Nominaal afschakelvermogen Icu bij 230 V AC IEC60947-2

15 kA
Nominaal afschakelvermogen Icu bij 400 V AC IEC60947-2

15 kA
Nominale stroom -20°C

112 A
Nominale stroom -15°C

109 A
Nominale stroom -10°C

106 A
Nominale stroom -5°C

102 A
Nominale stroom 0°C

99,20 A
Nominale stroom 5°C

96 A
Nominale stroom 10°C

92,80 A
Nominale stroom 15°C

89,60 A
Nominale stroom 20°C

86,40 A
Nominale stroom 25°C

83,20 A
Nominale stroom 30°C

80 A
Nominale stroom 35°C

77,60 A
Nominale stroom 40°C

75,10 A
Nominale stroom 45°C

72,60 A
Nominale stroom 50 °C

70 A
Nominale stroom 55°C

67,20 A
Nominale stroom 60°C

64,30 A

Nominaal kortsluitafschakelvermogen Icn AC volgens IEC60898-1

15 kA

Nominaal aandraaimoment

3,5 - 5,0 NM
Type bovenaansluiting voor modulaire componenten

Schroefklem
Type onderaansluiting voor modulaire componenten

Schroefklem
Aandraaimoment aansluitklem onder

3,60 - 3,60 NM
Aandraaimoment bovenste klem

3,60 - 3,60 NM

‌Totaal vermogensverlies onder IN

11,98 W

Elektrische levensduur in aantal cycli

4000
Maximale aantal mechanische schakelingen

20000

Aansluitdoorsnede in-/uitgang met schroeven, voor dikke bedrading

1 - 70 mm²
Aansluitdoorsnede in-/uitgang met schroefaansluiting met soepele geleiders

1 - 50 mm²
Doorsnede soepele geleider

50 mm²
Doorsnede stijve geleider

70 mm²

Vervuilingsgraad volgens IEC60664/IEC60947-2

3
Vochtbestendigheid

Voor alle klimaten
Bedrijfstemperatuur

-25 - 70 °C

Aantal modulen

3

Uitlijning bovenaansluiting voor modulaire componenten

Gelijke hoogte
Uitlijning onderaansluiting voor modulaire componenten

Gelijke hoogte

Hoogte

90 mm
Breedte

53 mm
Diepte

70 mm

Milieudocumenten

We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.

RoHS conform Ja

REACH conform Ja
