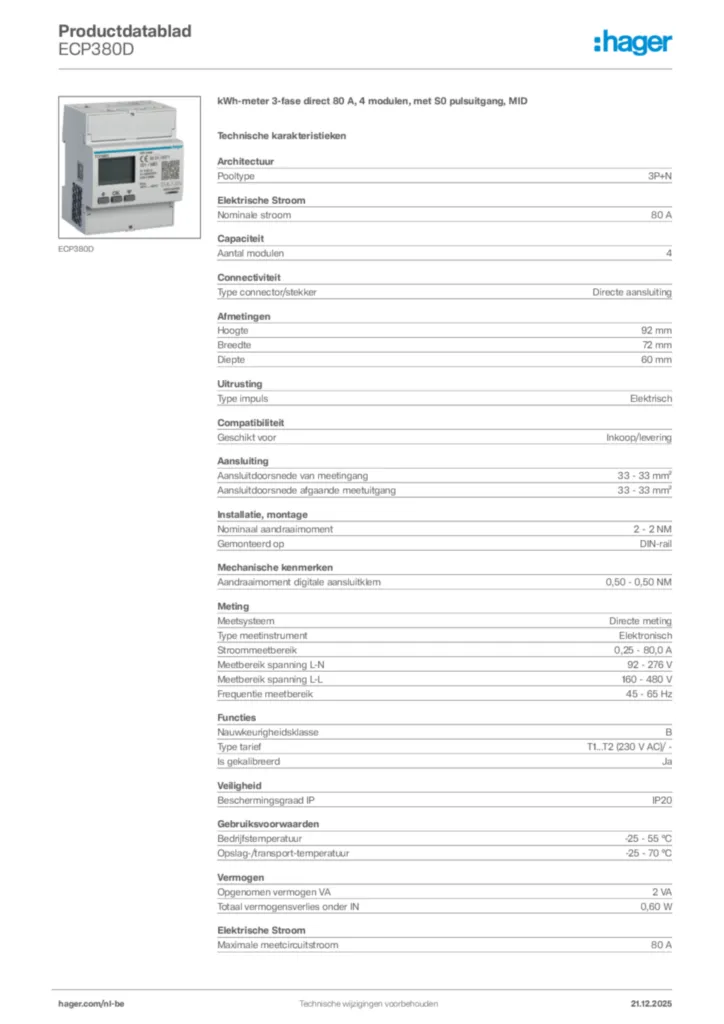

kWh-meter 3-fase direct 80 A, 4 modulen, met S0 pulsuitgang, MID ECP380D
EAN-nummer
3250612231416
Verpakking
1 Stuk
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Technische eigenschappen
Architectuur
-
Pooltype3P+N
Elektrische Stroom
-
Nominale stroom80 A
-
Maximale meetcircuitstroom80 A
Capaciteit
-
Aantal modulen4
Connectiviteit
-
Type connector/stekkerDirecte aansluiting
Afmetingen
-
Hoogte92 mm
-
Breedte72 mm
-
Diepte60 mm
Belangrijkste elektrische eigenschappen
-
Type impulsElektrisch
Compatibiliteit
-
Geschikt voorInkoop/levering
Aansluiting
-
Aansluitdoorsnede van meetingang33 - 33 mm²
-
Aansluitdoorsnede afgaande meetuitgang33 - 33 mm²
Installatie, montage
-
Nominaal aandraaimoment2 - 2 NM
Mechanische kenmerken
-
Aandraaimoment digitale aansluitklem0,50 - 0,50 NM
Meting
-
MeetsysteemDirecte meting
-
Type meetinstrumentElektronisch
-
Stroommeetbereik0,25 - 80,0 A
-
Meetbereik spanning L-N92 - 276 V
-
Meetbereik spanning L-L160 - 480 V
-
Frequentie meetbereik45 - 65 Hz
Functies
-
NauwkeurigheidsklasseB
-
Type tariefT1...T2 (230 V AC)/ -
-
Is gekalibreerdJa
Veiligheid
-
Beschermingsgraad IPIP20
Gebruiksvoorwaarden
-
Bedrijfstemperatuur-25 - 55 °C
-
Opslag-/transport-temperatuur-25 - 70 °C
Vermogen
-
Opgenomen vermogen VA2 VA
-
Totaal vermogensverlies onder IN0,60 W
