kWh-meter 1-fase direct 80 A, 2 modulen, M-bus MID ECM180D
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Kies een verdeler
Selecteer uw groothandel om toegang te krijgen tot uw professionele prijzen en koop online
Kies uw toebehoren uit de lijst hiernaast
Compatibele producten
-
Referenced by 1 producten beschikbaar
Technische eigenschappen
Architectuur
-
BussysteemM-BUS
-
Pooltype1P+N
Elektrische Stroom
-
Nominale stroom80 A
-
Maximale meetcircuitstroom80 A
Capaciteit
-
Aantal modulen2
Connectiviteit
-
Type connector/stekkerDirecte aansluiting
Afmetingen
-
Hoogte92 mm
-
Breedte36 mm
-
Diepte60 mm
Uitrusting
-
Type impulsOptisch
Compatibiliteit
-
Geschikt voorInkoop/levering
Aansluiting
-
Aansluitdoorsnede van meetingang33 - 33 mm²
-
Aansluitdoorsnede afgaande meetuitgang33 - 33 mm²
-
Type connector/stekker bussysteemBusaansluitklem
Installatie, montage
-
Nominaal aandraaimoment2 - 2 NM
-
Gemonteerd opDIN-rail
Mechanische kenmerken
-
Aandraaimoment digitale aansluitklem0,50 - 0,50 NM
Meting
-
MeetsysteemDirecte meting
-
Type meetinstrumentElektronisch
-
Stroommeetbereik0,25 - 80,0 A
-
Meetbereik spanning L-N92 - 276 V
-
Frequentie meetbereik45 - 65 Hz
Stroomvoorziening
-
Aantal fases voor voeding1
Functies
-
NauwkeurigheidsklasseB
-
Type tariefT1...T2 (230 V AC) / T1...T2 M-BUS
-
Is gekalibreerdJa
Veiligheid
-
Beschermingsgraad IPIP20
Gebruiksvoorwaarden
-
Bedrijfstemperatuur-25 - 55 °C
-
Opslag-/transport-temperatuur-25 - 70 °C
Vermogen
-
Opgenomen vermogen VA2 VA
-
Totaal vermogensverlies onder IN1 W
Frequentie
-
Frequentie50 - 50 Hz
Downloads
-
Product afbeelding
-
Product datasheet

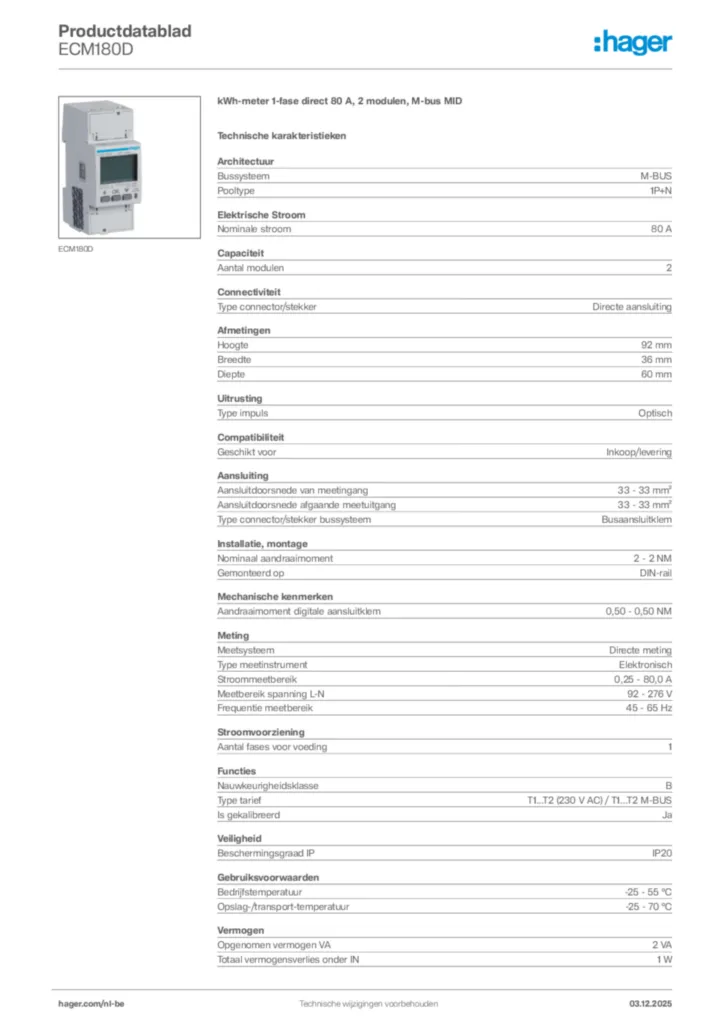

Hager Productdatablad ECM180D
