kWh-meter 1-fase direct 40 A, 1 module, M-bus MID ECM140D
EAN-nummer
3250612231294
Verpakking
1 Stuk
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Maak uw systeem compleet
Optionele accesoires
-
Energiemanager 1 producten beschikbaar
Technische eigenschappen
Architectuur
-
BussysteemM-BUS
-
Pooltype1P+N
Elektrische Stroom
-
Nominale stroom40 A
-
Maximale meetcircuitstroom40 A
Capaciteit
-
Aantal modulen1
Connectiviteit
-
Type connector/stekkerDirecte aansluiting
Afmetingen
-
Hoogte92 mm
-
Breedte18 mm
-
Diepte60 mm
Belangrijkste elektrische eigenschappen
-
Type impulsOptisch
Compatibiliteit
-
Geschikt voorInkoop/levering
Aansluiting
-
Aansluitdoorsnede van meetingang16 - 16 mm²
-
Aansluitdoorsnede afgaande meetuitgang16 - 16 mm²
-
Type connector/stekker bussysteemBusaansluitklem
Installatie, montage
-
Nominaal aandraaimoment1 - 1 NM
Mechanische kenmerken
-
Aandraaimoment digitale aansluitklem0,50 - 0,50 NM
Meting
-
MeetsysteemDirecte meting
-
Type meetinstrumentElektronisch
-
Stroommeetbereik0,25 - 40,0 A
-
Meetbereik spanning L-N92 - 276 V
-
Frequentie meetbereik45 - 65 Hz
Stroomvoorziening
-
Aantal fases voor voeding1
Functies
-
NauwkeurigheidsklasseB
-
Type tarief- / T1...T2 M-BUS
-
Is gekalibreerdJa
Veiligheid
-
Beschermingsgraad IPIP20
Gebruiksvoorwaarden
-
Bedrijfstemperatuur-25 - 55 °C
-
Opslag-/transport-temperatuur-25 - 70 °C
Vermogen
-
Opgenomen vermogen VA2 VA
-
Totaal vermogensverlies onder IN1 W
Milieudocumenten
We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.
Certificeringen en documenten
Downloads
-

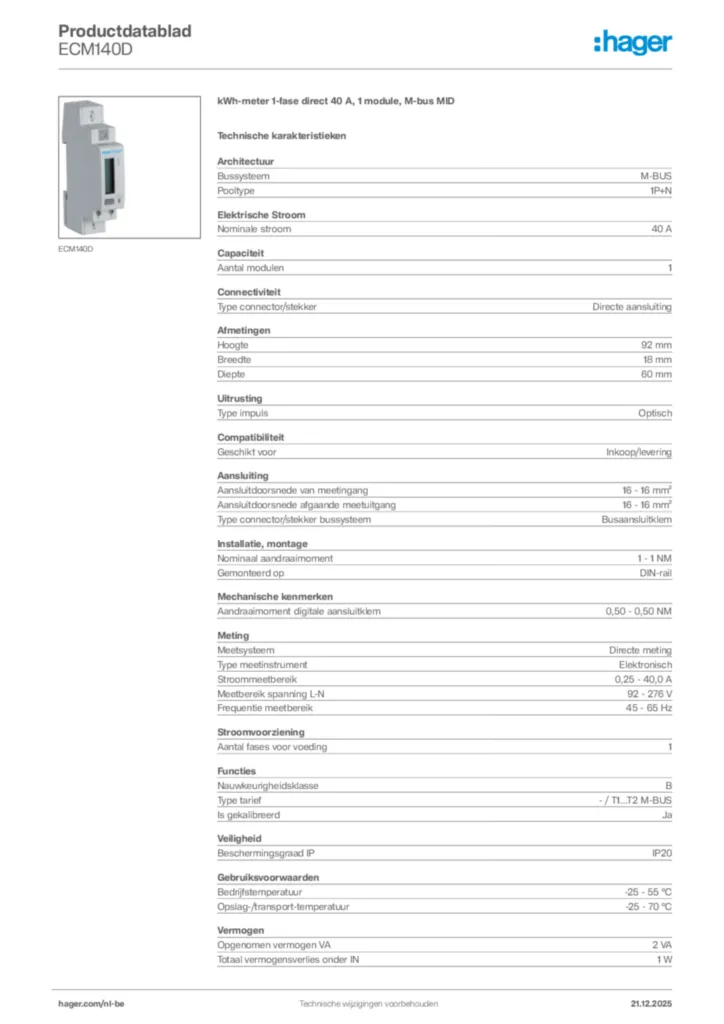

Product afbeelding
-
Installatiehandleiding
Installatiehandleiding International 2019-09-26
PDF828,30 kB -
Productbijlage
M-Bus Protocol Technical description - Rev.2.2
XLS187,00 kB -
Handleiding
Handleiding de-DE, en-GB 2024-01-11
PDF2,06 MB
Handleiding fr-FR, it-IT 2024-01-19
PDF2,08 MB -
Brochure
Energiemeters kWh
Brochure nl-NL 2019-10-01
PDF1,31 MB -
Conformiteitsverklaring
EU Declaration of Conformity
Conformiteitsverklaring en-GB 2024-04-15
PDF451,44 kB
