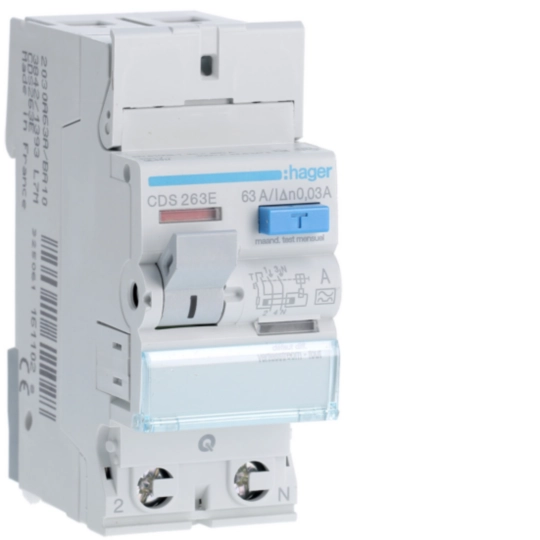

Aardlekschakelaar 2P 63A 30mA A Quick Connect

CDS263E

  • Modu­laire appa­ra­tuur

Aardlekschakelaar 2P 63A 30mA A Quick Connect CDS263E

EAN-nummer
3250611611028
Verpakking
1 Stuk
Vind verdeler

You have to log in with your myHager profile to see prices and to order.

Toevoegen aan lijst
Toevoegen aan lijst

Log in om een productlijst aan te maken

U moet zijn aangemeld bij uw myHager-account om productlijsten te maken

Account aanmaken Aanmelden
  • Toebehoren
  • Technische eigenschappen
  • Milieudocumenten
  • Downloads
  • Meer producten

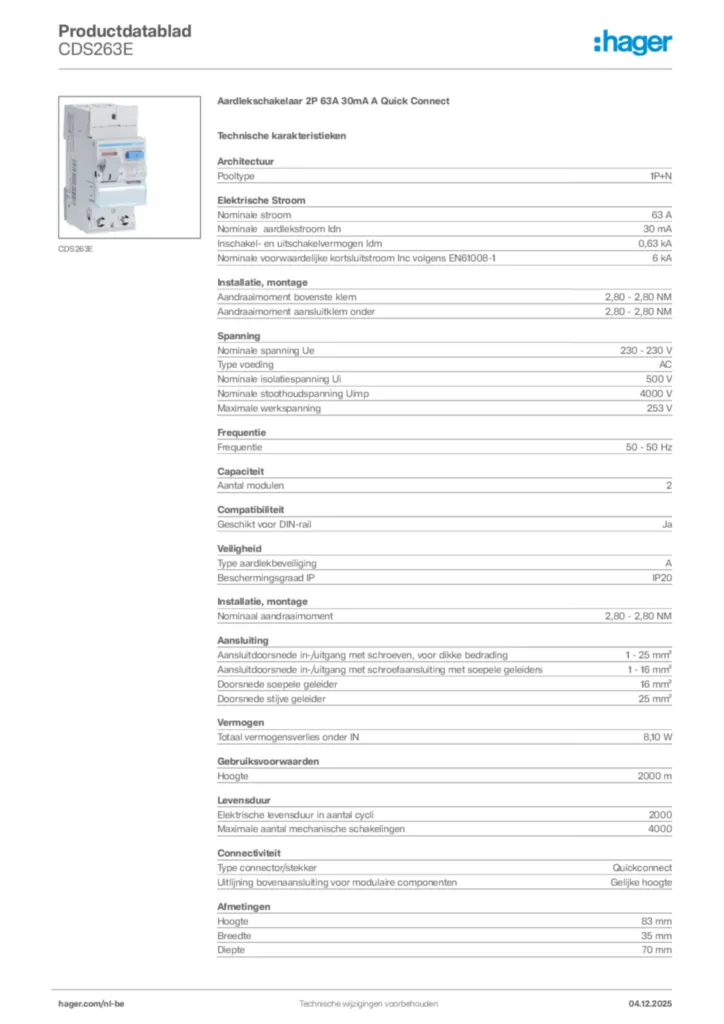

Download technische eigenschappen

Kies uw toebehoren uit de lijst hiernaast

Toebehoren

  • Hulp­con­tact­blok 1 producten beschikbaar
  • Toebe­horen 1 producten beschikbaar
  • Uitscha­kelspoel 2 producten beschikbaar
  • Onder­span­nings­spoel 2 producten beschikbaar
  • Onder- en over­span­ning­uitscha­kelspoel 1 producten beschikbaar
  • Meer toebehoren 2 andere producten beschikbaar

Kies uw toebehoren uit de lijst hiernaast

  • Hulp­con­tact­blok
  • Toebe­horen
  • Uitscha­kelspoel
  • Onder­span­nings­spoel
  • Onder- en over­span­ning­uitscha­kelspoel
  • Vergren­de­ling­func­ties
  • Afschermkap
  • CZ001

    Hulpcontact CA en signaalcontact SD 6 A 240 V AC voor aardlekschakelaars 16-63 A
     0,00 €  / *
    Toevoegen aan lijst
    Toevoegen aan lijst
  • LZ060

    Afstandsstuk in verband met warmte, 0,5 module
     0,00 €  / *
    Toevoegen aan lijst
    Toevoegen aan lijst
  • MZ203

    Arbeidsstroomafschakelspoel 230-415V AC 110-130V DC automaat/aardlekschakelaar
     0,00 €  / *
    Toevoegen aan lijst
    Toevoegen aan lijst
  • MZ204

    Arbeidsstroomafschakelspoel 24-48 V AC 12-48 V DC automaat/aardlekschakelaar
     0,00 €  / *
    Toevoegen aan lijst
    Toevoegen aan lijst
  • MZ205

    Onderspanningsafschakelspoel 48 V DC automaat/aardlekschakelaar
     0,00 €  / *
    Toevoegen aan lijst
    Toevoegen aan lijst
  • MZ206

    Onderspanningsafschakelspoel 230 V AC automaat/aardlekschakelaar
     0,00 €  / *
    Toevoegen aan lijst
    Toevoegen aan lijst
  • MZ212

    Overspanningsspoel 230V AC
     0,00 €  / *
    Toevoegen aan lijst
    Toevoegen aan lijst
  • MZN175

    Hangslotvergrendeling instal, aardlek, HACO, lastscheiders
     0,00 €  / *
    Toevoegen aan lijst
    Toevoegen aan lijst
  • CZN005

    Klemafdekking 2 modules voor aardlekschakelaar, 2-polig (2 stuks)
     0,00 €  / *
    Toevoegen aan lijst
    Toevoegen aan lijst

Technische eigenschappen

Archi­tec­tuur
  • Pool­type
    1P+N
Elek­tri­sche Stroom
  • Nomi­nale stroom
    63 A
  • Nomi­nale aard­lek­stroom Idn
    30 mA
  • Inscha­kel- en uitscha­kel­ver­mogen ldm
    0,63 kA
  • Nomi­nale voor­waar­de­lijke kortsluitstroom Inc volgens EN61008-1
    6 kA
Instal­la­tie, montage
  • Aandraai­mo­ment bovenste klem
    2,80 - 2,80 NM
  • Aandraai­mo­ment aansluit­klem onder
    2,80 - 2,80 NM
  • Nomi­naal aandraai­mo­ment
    2,80 - 2,80 NM
Span­ning
  • Nomi­nale span­ning Ue
    230 - 230 V
  • Type voeding
    AC
  • Nomi­nale isola­tie­span­ning Ui
    500 V
  • Nomi­nale stoot­houd­span­ning Uimp
    4000 V
  • Maxi­male werk­span­ning
    253 V
Frequentie
  • Frequentie
    50 - 50 Hz
Capa­ci­teit
  • Aantal modulen
    2
Compa­ti­bi­li­teit
  • Geschikt voor DIN-rail
    Ja
Veiligheid
  • Type aard­lek­be­vei­li­ging
    A
  • Bescher­mings­graad IP
    IP20
Aanslui­ting
  • Aansluit­door­snede in-/­uit­gang met schroe­ven, voor dikke bedra­ding
    1 - 25 mm²
  • Aansluit­door­snede in-/­uit­gang met schroef­aan­slui­ting met soepele gelei­ders
    1 - 16 mm²
  • Door­snede soepele geleider
    16 mm²
  • Door­snede stijve geleider
    25 mm²
Vermogen
  • ‌Totaal vermo­gens­ver­lies onder IN
    8,10 W
Gebruiks­voor­waarden
  • Hoogte
    2000 m
Levens­duur
  • Elek­tri­sche levens­duur in aantal cycli
    2000
  • Maxi­male aantal mecha­ni­sche scha­ke­lingen
    4000
Connec­ti­vi­teit
  • Type connec­tor/­stekker
    Quickconnect
  • Uitlij­ning boven­aan­slui­ting voor modu­laire compo­nenten
    Gelijke hoogte
Afme­tingen
  • Hoogte
    83 mm
  • Breedte
    35 mm
  • Diepte
    70 mm

Milieudocumenten

We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.

RoHS conform Ja

Certificeringen en documenten

PEP-document International 2022-09-26
PDF
345,52 kB
REACH declaration CDS263E (english)
PDF
103,10 kB
RoHS declaration CDS263E (english)
PDF
103,59 kB

Downloads

  • Product afbeelding

    Afbeelding CDS263E | Hager Belgium

    Afbeelding CDS263E

  • Installatiehandleiding

    Afbeelding Installatiehandleiding fr-FR, nl-NL 2023-01-13 | Hager Belgium

    Installatiehandleiding fr-FR, nl-NL 2023-01-13

    PDF
    1,47 MB

  • Technische bijlage (multiproducten)

    Afbeelding NL-NL_2019_Doorverbindingsrails keuzehulp | Hager Belgium

    NL-NL_2019_Doorverbindingsrails keuzehulp

    PDF
    873,05 kB

  • Conformiteitsverklaring

    Afbeelding Conformiteitsverklaring en-GB 2025-01-15 | Hager Belgium

    Conformiteitsverklaring en-GB 2025-01-15

    PDF
    679,35 kB
