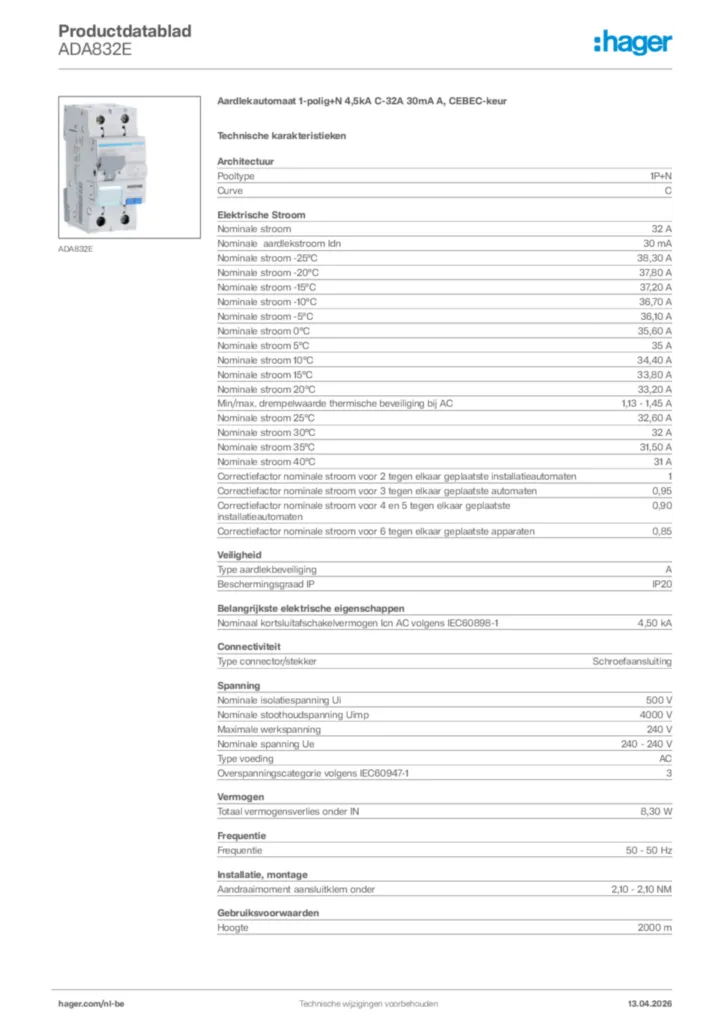

Aardlekautomaat 1-polig+N 4,5kA C-32A 30mA A, CEBEC-keur ADA832E

Name: ADA832E
Brand: Hager
SKU: ADA832E

EAN-nummer

3250611020110

Verpakking

1 Stuk

Vind verdeler

Toebehoren
Technische eigenschappen
Milieudocumenten
Downloads
Meer producten

Technische eigenschappen

Kies uw toebehoren uit de lijst hiernaast

Kamrail 4 producten beschikbaar
Onderspanningsspoel 1 producten beschikbaar
Uitschakelspoel 1 producten beschikbaar
Onder- en overspanninguitschakelspoel 1 producten beschikbaar
Hulpcontactblok 2 producten beschikbaar
Toebehoren kamrails 2 producten beschikbaar

Technische eigenschappen

Pooltype

1P+N
Curve

C

Type aardlekbeveiliging

A
Beschermingsgraad IP

IP20

Nominaal kortsluitafschakelvermogen Icn AC volgens IEC60898-1

4,50 kA

Aandraaimoment aansluitklem onder

2,10 - 2,10 NM
Aandraaimoment bovenste klem

2,10 - 2,10 NM
Nominaal aandraaimoment

2,10 - 2,10 NM
Type bovenaansluiting voor modulaire componenten

Schroefklem
Type onderaansluiting voor modulaire componenten

biconnect

Type connector/stekker

Schroefaansluiting

Nominale isolatiespanning Ui

500 V
Nominale stoothoudspanning Uimp

4000 V
Maximale werkspanning

240 V
Nominale spanning Ue

240 - 240 V
Type voeding

AC
Overspanningscategorie volgens IEC60947-1

3

Nominale stroom

32 A
Nominale aardlekstroom Idn

30 mA
Nominale stroom -25°C

38,30 A
Nominale stroom -20°C

37,80 A
Nominale stroom -15°C

37,20 A
Nominale stroom -10°C

36,70 A
Nominale stroom -5°C

36,10 A
Nominale stroom 0°C

35,60 A
Nominale stroom 5°C

35 A
Nominale stroom 10°C

34,40 A
Nominale stroom 15°C

33,80 A
Nominale stroom 20°C

33,20 A
Min/max. drempelwaarde thermische beveiliging bij AC

1,13 - 1,45 A
Nominale stroom 25°C

32,60 A
Nominale stroom 30°C

32 A
Nominale stroom 35°C

31,50 A
Nominale stroom 40°C

31 A
Correctiefactor nominale stroom voor 2 tegen elkaar geplaatste installatieautomaten

1
Correctiefactor nominale stroom voor 3 tegen elkaar geplaatste automaten

0,95
Correctiefactor nominale stroom voor 4 en 5 tegen elkaar geplaatste installatieautomaten

0,90
Correctiefactor nominale stroom voor 6 tegen elkaar geplaatste apparaten

0,85

‌Totaal vermogensverlies onder IN

8,30 W

Frequentie

50 - 50 Hz

Hoogte

2000 m
Stroombegrenzingsklasse I²t

3
Bedrijfstemperatuur

-25 - 40 °C
Opslag-/transport-temperatuur

-25 - 70 °C
Vervuilingsgraad volgens IEC60664/IEC60947-2

2
Vochtbestendigheid

Voor alle klimaten

Elektrische levensduur in aantal cycli

2000
Maximale aantal mechanische schakelingen

1000

Doorsnede soepele geleider

1 - 16 mm²
Doorsnede stijve geleider

1 - 25 mm²
Aansluitdoorsnede ingangen met schroefaansluiting met soepele geleiders

1 - 16 mm²
Aansluitdoorsnede in-/uitgang schroeftechniek, voorstijve bedrading

1 - 25 mm²
Aansluitdoorsnede in-/uitgang met schroefaansluiting met soepele geleiders

1 - 16 mm²
Aansluitdoorsnede in-/uitgang met schroeven, voor dikke bedrading

1 - 25 mm²

Aantal modulen

2

Hoogte

83 mm
Breedte

35 mm
Diepte

68 mm

Milieudocumenten

We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.

RoHS conform Ja
