Aardlekautomaat 1P+N 4.5kA C-6A 30mA A ADA806E

Name: ADA806E
Brand: Hager
SKU: ADA806E

EAN-nummer

3250611020059

Verpakking

1 Stuk

Vind verdeler

Toebehoren
Technische eigenschappen
Milieudocumenten
Downloads
Meer producten

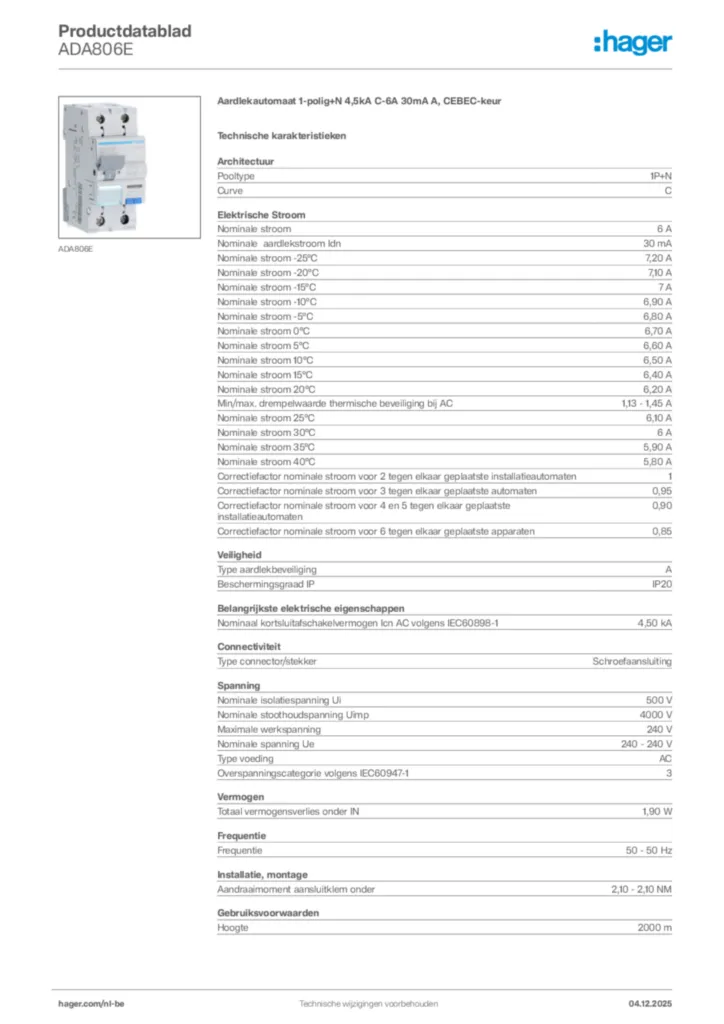

Download technische eigenschappen

Kies uw toebehoren uit de lijst hiernaast

Toebehoren

Hulpcontactblok 2 producten beschikbaar
Uitschakelspoel 2 producten beschikbaar
Onderspanningsspoel 2 producten beschikbaar
Onder- en overspanninguitschakelspoel 1 producten beschikbaar
Kamrail 4 producten beschikbaar
Meer toebehoren 2 andere producten beschikbaar

Technische eigenschappen

Pooltype

1P+N
Curve

C

Type aardlekbeveiliging

A
Beschermingsgraad IP

IP20

Nominaal kortsluitafschakelvermogen Icn AC volgens IEC60898-1

4,50 kA

Aandraaimoment aansluitklem onder

2,10 - 2,10 NM
Aandraaimoment bovenste klem

2,10 - 2,10 NM
Nominaal aandraaimoment

2,10 - 2,10 NM
Type bovenaansluiting voor modulaire componenten

Schroefklem
Type onderaansluiting voor modulaire componenten

biconnect

Type connector/stekker

Schroefaansluiting

Nominale isolatiespanning Ui

500 V
Nominale stoothoudspanning Uimp

4000 V
Maximale werkspanning

240 V
Nominale spanning Ue

240 - 240 V
Type voeding

AC
Overspanningscategorie volgens IEC60947-1

3

Nominale stroom

6 A
Nominale aardlekstroom Idn

30 mA
Nominale stroom -25°C

7,20 A
Nominale stroom -20°C

7,10 A
Nominale stroom -15°C

7 A
Nominale stroom -10°C

6,90 A
Nominale stroom -5°C

6,80 A
Nominale stroom 0°C

6,70 A
Nominale stroom 5°C

6,60 A
Nominale stroom 10°C

6,50 A
Nominale stroom 15°C

6,40 A
Nominale stroom 20°C

6,20 A
Min/max. drempelwaarde thermische beveiliging bij AC

1,13 - 1,45 A
Nominale stroom 25°C

6,10 A
Nominale stroom 30°C

6 A
Nominale stroom 35°C

5,90 A
Nominale stroom 40°C

5,80 A
Correctiefactor nominale stroom voor 2 tegen elkaar geplaatste installatieautomaten

1
Correctiefactor nominale stroom voor 3 tegen elkaar geplaatste automaten

0,95
Correctiefactor nominale stroom voor 4 en 5 tegen elkaar geplaatste installatieautomaten

0,90
Correctiefactor nominale stroom voor 6 tegen elkaar geplaatste apparaten

0,85

‌Totaal vermogensverlies onder IN

1,90 W

Frequentie

50 - 50 Hz

Hoogte

2000 m
Stroombegrenzingsklasse I²t

3
Bedrijfstemperatuur

-25 - 40 °C
Opslag-/transport-temperatuur

-25 - 70 °C
Vervuilingsgraad volgens IEC60664/IEC60947-2

2
Vochtbestendigheid

Voor alle klimaten

Elektrische levensduur in aantal cycli

2000
Maximale aantal mechanische schakelingen

2000

Doorsnede soepele geleider

1 - 16 mm²
Doorsnede stijve geleider

1 - 25 mm²
Aansluitdoorsnede ingangen met schroefaansluiting met soepele geleiders

1 - 16 mm²
Aansluitdoorsnede in-/uitgang schroeftechniek, voorstijve bedrading

1 - 25 mm²
Aansluitdoorsnede in-/uitgang met schroefaansluiting met soepele geleiders

1 - 16 mm²
Aansluitdoorsnede in-/uitgang met schroeven, voor dikke bedrading

1 - 25 mm²

Aantal modulen

2

Hoogte

83 mm
Breedte

35 mm
Diepte

68 mm
