SPD 2P T2 autoprotetto 15KA segnalazione finevita SPB715D
Scegli il tuo distributore
Seleziona il distributore per acquistare presso il suo store online ai prezzi a te riservati.
Scopri tutti i nostri rivenditori sulla mappa: clicca qui
Completa il tuo sistema
Accessori associati
-
Accessori di protezione contro le sovratensioni per sistemi di alimentazione 1 accessori disponibili
Completa il tuo sistema
Proprietà tecniche
-
Numero di moduli2
-
Tensione continua di esercizio (Uc)275 V
-
Livello di protezione Up N-PE1500 V
-
Livello di protezione a tensione Up L-N (PEN)1,3 kV
-
Livello di protezione a tensione Up L-PE1,5 kV
-
Livello di tensione Up L-N/PEN IEC 61643-111, kV
-
Tipo di tensione di alimentazioneAC
-
Categoria di sovratensione secondo IEC 60947-13
-
Tensione nominale240 - 415 V AC ± 10%
-
Corrente di scarica nominale In 8 - 20 µs L-N(PEN)/N-PE IEC 616435 kA
-
Dispositivo di protezione da sovracorrente massimo, collegamento in parallelo (fusibile)32 A
-
Corrente di scarica massima (Imax) L-N (PEN)15 kA
-
Corrente massima di scarica (Imax) L-PE15 kA
-
Corrente di scarica massima (Imax) N-PE20 kA
-
Corrente nominale di scarica In 8 - 20 µs L-N (PEN)5 kA
-
Corrente nominale di scarica In 8 - 20 µs N-PE20 kA
-
Corrente nominale di scarica In 8 - 20 µs L-N (PE)5 kA
-
Corrente di interruzione seguente0,10 kA
-
Corrente nominale di cortocircuito (Isccr)6 kA
-
Corrente residua Ipe< 5 μA
-
Altezza101 mm
-
Larghezza36 mm
-
Profondità74 mm
-
Lunghezza stringa di isolamento12 mm
-
Classe di protezione dall'ingresso (IP)IP20
-
Classe protezioneIsolamento classe II
-
Comportamento TOV presso UT (N-PE)1200 V AC (200 ms / withstand mode)
-
Modalità di protezioneL-N, L-PE, N-PE
-
Comportamento TOV presso UT (L-N)350 V AC (5 s / withstand mode)
-
Temperatura d’esercizio40 - 80 °C
-
Protezione dall'umidità dell'aria5 - 95%
-
Temperatura di magazzino/trasporto-40 - 80 °C
-
Grado di inquinam./IEC 60664/IEC 60947-22
-
Max. altitudine2000 m
-
Colore prodottoGrigio chiaro
-
Codice RAL7035
-
MaterialeMateriale termoplastico
-
Tipo di reteTN-S, TT
-
Rete TNSÌ
-
Sistema TN-CNo
-
Rete DCNo
-
Rete ITNo
-
Rete TTSÌ
-
Sistema TN-CSNo
-
Sistema TN-SSÌ
-
Con contatto per gestione da remotoSÌ
-
Sezione trasversale dei terminali superiore e inferiore con viti, per conduttori flessibili1,5 - 10 mm²
-
Sezione trasversale dei terminali superiore e inferiore con viti, per conduttori rigidi1,5 - 10 mm²
-
Sezione conduttore flessibile1.5 - 10 mm²
-
Sezione conduttore rigido1.5 - 10 mm²
-
Tipo di connettoreTerminale a vite
-
Numero di connessioni1
-
Tipo di dispositivo di protezione contro le sovratensioniT2
-
Frequenza50 - 60 Hz
-
Coppia di serraggio nominale3 - 3 Nm
-
Adatto per l'impiego in ambienti interniSÌ
-
Numero di poli1P+N
-
Posizione del neutroSinistra
-
Con fusibile di protezione integratoSÌ
-
Tipo di montaggio/installazioneGuida DIN
-
Tipo di connessioneRaccordo a vite
-
Con spia luminosaSÌ
-
Adatto per configurazione di sistema supplementareNo
-
Numero di moduli da 17,5 mm4
-
StandardIEC/EN 61643-11
-
Tipo di filtro prodottoScaricatore di sovratensione (SPD)
Valore ambientale
Ci impegniamo a migliorare le nostre prestazioni ambientali riducendo la nostra impronta ecologica e agendo al tempo stesso come facilitatore della sostenibilità per i nostri clienti.
Certificazioni e documenti
Documenti
-
Immagine prodotto
-
Scheda tecnica del prodotto

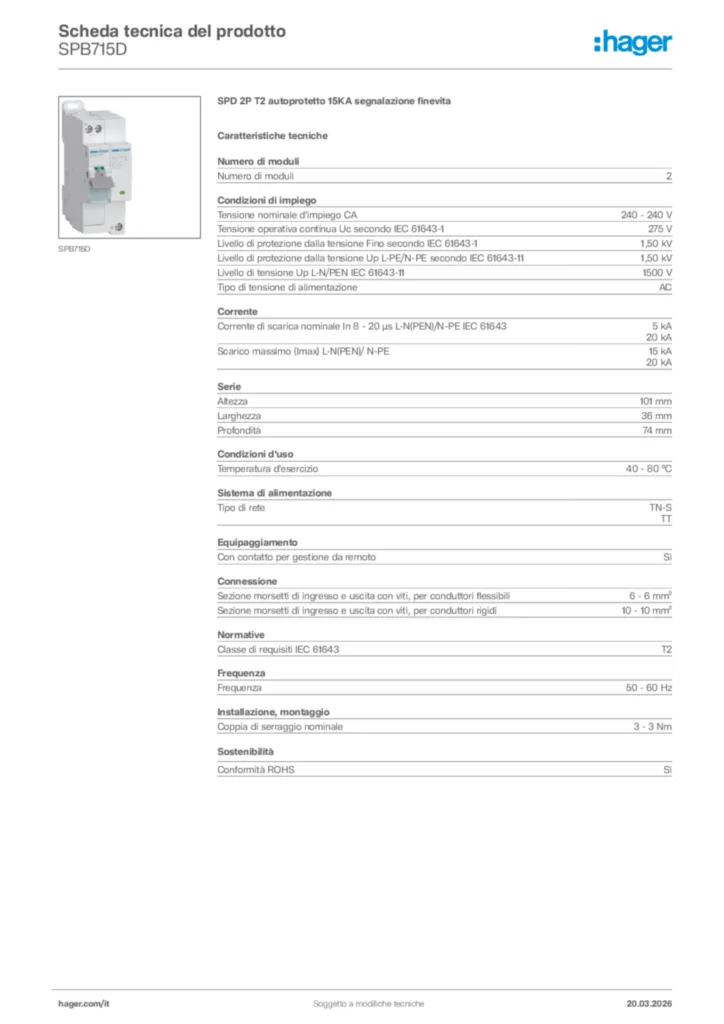

Hager Scheda tecnica del prodotto SPB715D
