Quadro da incasso da equipaggiare IP41 H1287 168 moduli vegaD FU72GN

Quadro da incasso vegaD da equipaggiare, altezza 1287 mm, grado di protezione IP41 e capacità di 168 moduli (7 file da 24 moduli DIN). È caratterizzato da una corrente nominale di impiego In 160 A, corrente di corto circuito 10 kA e una tensione di isolamento Ui 400 V. Il quadro è costruito con lamiera d'acciaio, colore RAL 9010. Doppio isolamento (Classe II) ed è conforme alle norme CEI EN 62208 e CEI EN 61439-3.
EAN
3250612711000
Marca
Hager
Confezione
1 pezzo
Prezzo
440,29 €
/ pezzo *
440,29 €
/ pezzo *

You have to log in with your myHager profile to see prices and to order.

Aggiungi a un elenco
Aggiungi a un elenco

Accedi per creare un elenco di prodotti

Devi accedere al tuo account myHager per creare elenchi di prodotti

Creare un account Accedi

Quadro da incasso da equipaggiare IP41 H1287 168 moduli vegaD

FU72GN

  • Accessori
  • Proprietà tecniche
  • Valore ambientale
  • Documenti
  • Più prodotti
Scarica la scheda tecnica

Completa il tuo sistema

Accessori associati

  • altri accessori disponibili (16)
    • Porta vetro / cieca 2 accessori disponibili
    • Componenti per il cablag­gio, l'in­gresso e il fissaggio dei cavi 1 accessori disponibili
    • Morset­tiere di distribuzione 2 accessori disponibili
    • Acces­sori per montaggio 4 accessori disponibili
    • Pacchetti di espan­sione 1 accessori disponibili
    • Pannelli sfines­trati / Kit per MCB / MCCB 2 accessori disponibili

    Completa il tuo sistema

    • Porta vetro / cieca
    • Componenti per il cablag­gio, l'in­gresso e il fissaggio dei cavi
    • Morset­tiere di distribuzione
    • Acces­sori per montaggio
    • Pacchetti di espan­sione
    • Pannelli sfines­trati / Kit per MCB / MCCB
    • Acces­sori comuni
    • Pannello di coper­tura o di riem­pimen­to/s­triscia di iden­tificazione
    • Piastra passacavo per quadro
    • Piastra di separazione per quadri di distribuzione
    • FD72TN

      Porta in vetro per quadro H1200 168 moduli vegaD
      301,45 €  / pezzo*
    • FD72PN

      Porta cieca per quadro H1200 168 moduli vegaD
      149,40 €  / pezzo*
    • FD00F3

      Staffa in metallo per ammaraggio cavi di impianto 24 moduli vegaD
      16,72 €  / pezzo*
    • KJ01D

      Ripartitore modulare a barrette mobili 4x160A 12 connessioni per barra
      168,05 €  / pezzo*
    • FD01A2

      Kit morsettiera regolabile in profondità H150 20 moduli vegaD
      71,84 €  / pezzo*
    • UZ25V2

      Kit di 20 cinturini guidafili diametro piccolo
      68,94 €  / pezzo*
    • UZ25V1

      Kit di 20 cinturini guidafili diametro grande
      100,55 €  / pezzo*
    • UZ01V1

      Kit di 20 supporti per fissaggio cinturini guidafili
      33,85 €  / pezzo*
    • ZZ42BS

      Kit con 4 vite di fissaggio per VegaD
      3,38 €  / pezzo*
    • FD00T1

      Kit di 4 canaline orizzontali 24 moduli H80 L30 vegaD
      36,05 €  / pezzo*
    • FD01K1

      Kit interruttore scatolato orizzontale H150 x160/P160 H150 vegaD
      104,12 €  / pezzo*
    • FD01A1

      Kit apparecchi modulari H150 24 moduli per vegaD
      69,58 €  / pezzo*
    • FD00B2

      Kit di 10 supporti cavi verticale per vegaD da incasso
      16,68 €  / pezzo*
    • FD00A1

      Kit di 10 portaetichette da 24 moduli vegaD
      18,04 €  / pezzo*
    • FD00P1

      Piastra di ricambio entrata cavi in plastica alto/basso vegaD
      13,70 €  / pezzo*
    • FD00A4

      Segregazione orizzontale vegaD incasso versione da equipaggiare
      30,73 €  / pezzo*

    Proprietà tecniche

    Serie
    • Altezza
      1287 mm
    • Larghezza
      600 mm
    • Profon­dità
      182 mm
    • Spes­sore dei fianchi
      1 mm
    Protezione
    • Classe di protezione dall'in­gresso (IP)
      IP30
    • Classe protezione
      Isolamento classe II
    • Tipo di bloc­caggio
      Senza serra­tura
    • Resis­tenza agli urti IK
      IK07
    Equipag­giamento
    • Numero di sezioni in larghezza
      2
    • Numero di aper­ture della flangia
      2
    • Numero di file
      7
    Instal­lazione, montaggio
    • Montaggio su
      Montaggio a incasso
    • Adatto per l'uso esterno
      No
    Materiali
    • Colore
      Bianco puro
    • Codice RAL
      9010
    • Trat­tamento
      Verniciato a polvere
    • Materiale
      Metallo, Plas­tica
    Porta / coper­chio
    • Numero di porte del quadro elet­trico
      0
    • Porta/fron­tale tras­parente
      No
    Corrente
    • Corrente nominale
      160 A

    Valore ambientale

    Ci impegniamo a migliorare le nostre prestazioni ambientali riducendo la nostra impronta ecologica e agendo al tempo stesso come facilitatore della sostenibilità per i nostri clienti.

    Conformità ROHS SÌ

    Certificazioni e documenti

    Hager REACH declaration FU72GN
    PDF
    Hager RoHS report FU72GN
    PDF

    Documenti

    • Immagine prodotto

      Immagine FU72GN | Hager Italia

      Immagine del prodotto FU72GN

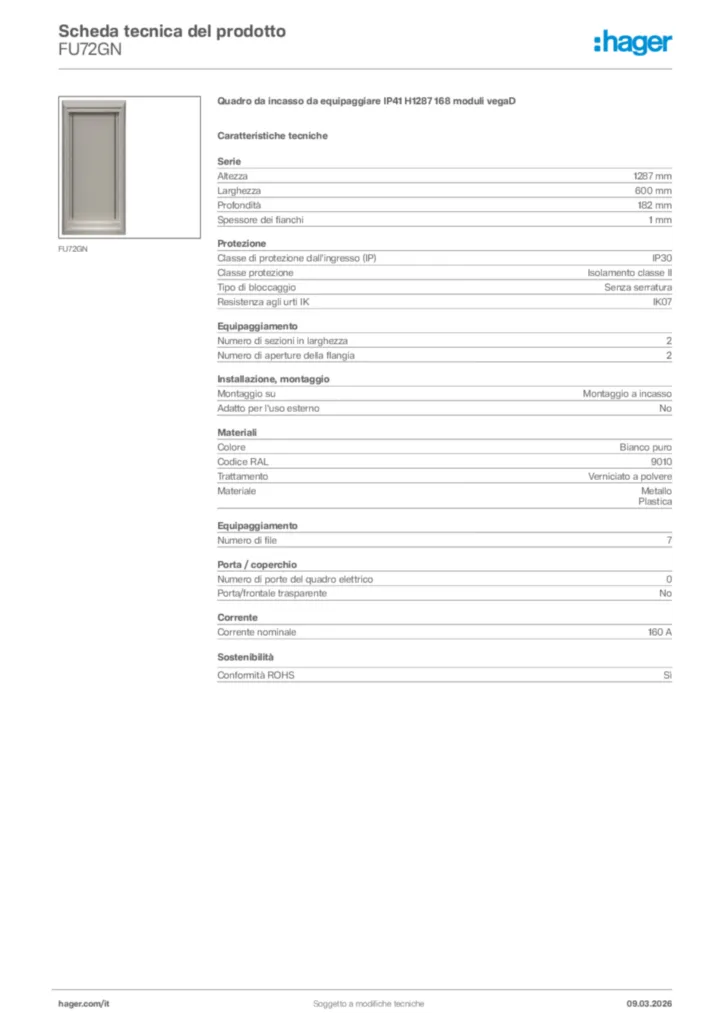

    • Product datasheet
