Quadro in vetroresina con porta oblò, misura 05, progettato per installazione a parete o su palo. Dimensioni: 650x540x260 mm, configurabile con piastra di fondo o fino a 96 moduli (24x4). Offre un'elevata protezione con grado IP66, resistenza agli impatti IK10 e ai raggi UV, permettendo applicazioni anche in ambienti gravosi. Dissipazione termica: fino a 132 W in base alla configurazione. Corrente nominale In 125 A, Icc max 10 kA. Dotato di 2 serrature.
EAN
8015892533828
catalog.pageproduct.product.info.brand
Bocchiotti
m/p imballo
1 pezzo
Quadro in vetroresina oblò 650x540x260mm IP66 96M grigio Pedro VTR 05 OBLO' B04625
Prezzo
615,47 €
/ pezzo
*
catalog.lists.product_addition.login_popup.title
catalog.lists.product_addition.login_popup.descriptive_text
catalog.transfer_popup.title
catalog.product_page.tranfer_popup.descriptive_text
product.page.accessories.title
product.page.accessories.associated-products
-
Accessori per montaggio 4 product.page.accessories.products-available -
Piastra di fondo 3 product.page.accessories.products-available -
Montanti 1 product.page.accessories.products-available -
Porta vetro / cieca 3 product.page.accessories.products-available
product.page.accessories.compatible.title
-
product.page.accessories.referenced_by.title 4 product.page.accessories.products-available
product.page.accessories.title-modal
-
B04680
Staffa doppio isolamento in acciaio ST VTR per quadri Pedro VTR 01 - VTR 07
5,48 € / pezzo* -
B04688Staffa doppio isolamento in inox ST VTR INOX per quadri Pedro VTR 01 - VTR 07
11,61 € / pezzo* -
B04584Kit di fissaggio a palo FIAP 5 per quadri in vetroresina Pedro VTR 05
294,68 € / pezzo* -
B04669Kit staffe canali da cablaggio KIT STAFFE CAN per quadri in vetroresina Pedro
40,93 € / pezzo*
-
B04662Guida DIN 24 moduli per quadri in vetroresina Pedro VTR 05
22,10 € / pezzo*
-
B04647Pannello cieco singolo PC VTR 24 per quadri Pedro VTR 05
40,60 € / pezzo* -
B04698Pannello cieco doppio PC VTR 24 DOPPIO per quadri Pedro VTR 05
74,77 € / pezzo*
-
B02827Supporti per guida DIN grigio da 1 modulo per frutti Pepita
2,24 € / pezzo* -
B02828Supporti per guida DIN grigio da 2 moduli per frutti Pepita
2,84 € / pezzo*
product.page.accessories.referenced_by.title
-
B04590Portella di ricambio cieca PORTA CIECA VTR 03 per quadri Pedro VTR 05
255,29 € / pezzo* -
B04597Portella di ricambio con oblò PORTA OBLO' VTR 05 per quadri Pedro VTR 05
405,73 € / pezzo* -
B02827
Supporti per guida DIN grigio da 1 modulo per frutti Pepita
2,24 € / pezzo* -
B02828
Supporti per guida DIN grigio da 2 moduli per frutti Pepita
2,84 € / pezzo*
Caratteristiche tecniche
Installazione, montaggio
-
Adatto per l'uso esternoSì
-
Montaggio suMontaggio a parete
Equipaggiamento
-
Numero di guide DIN4
-
Numero di file4
-
Con serraturaSì
-
Con morsettiera di neutroNo
-
Con morsettiera di terraNo
-
Con piastra di montaggioNo
Numero di moduli
-
Numero di moduli96
Serie
-
Altezza654,60 mm
-
Larghezza542,40 mm
-
Profondità264,50 mm
-
Numero di unità in larghezza24
Porta / coperchio
-
Numero di porte del quadro elettrico1
-
Numero di serrature2
-
Porta/frontale trasparenteSì
-
Tipo di porta quadro elettricoPorta singola
Connettività
-
Tipo di montaggio/installazioneMontaggio a parete
Materiali
-
MaterialePoliestere rinforzato con fibra di vetro
-
Codice RAL7035
-
ColoreGrigio
-
Resistente agli ultraviolettiSì
Protezione
-
Classe protezioneIsolamento classe II
-
Resistenza agli urti IKIK10
-
Classe di protezione dall'ingresso (IP)IP66
-
Tipo di bloccaggio3 lati 7 mm, Serratura a chiave
-
Grado di resistenza al filo incandescente GWT960 °C
catalog.pageproduct.title_sustainability.h2
Ci impegniamo a migliorare le nostre prestazioni ambientali riducendo la nostra impronta ecologica e agendo al tempo stesso come facilitatore della sostenibilità per i nostri clienti.
catalog.pageproduct.sustainability_block.downloads_h3
Documentazione
-
Immagine prodotto
-
GeneratedProductDatasheet

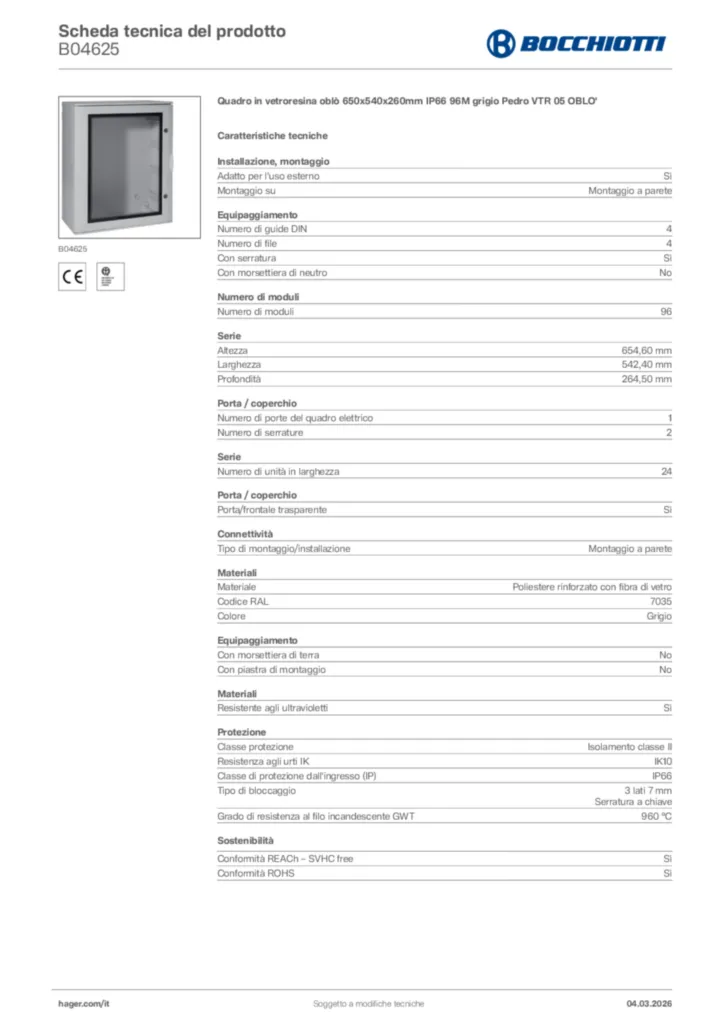

Bocchiotti Scheda tecnica del prodotto B04625
