Interruttore magnetotermico differenziale 10000A 4P curva C 25A tipo AC 30mA 4M ADQ475H

Name: ADQ475H
Brand: Hager
SKU: ADQ475H
Price: 337.71 EUR

Interruttore automatico magnetotermico differenziale con potere d'interruzione pari a 10000 A secondo CEI EN 61009-1 (Icn), tensione (Un) 400 V a 50-60 Hz. Adatto ad impianti del terziario e industriali, protegge da correnti di sovraccarico, cortocircuito e di guasto a terra. Caratterizzato da 4 poli protetti, curva di intervento C e corrente nominale (In) pari a 25 A, è dotato di dispositivo differenziale di tipo AC avente Idn pari a 30 mA e presenta un ingombro uguale a 4 moduli DIN.

EAN

3250611015871

Marca

Hager

Confezione

1 pezzo

Prezzo

337,71 €

/ pezzo *

Accessori
Proprietà tecniche
Valore ambientale
Documenti
Più prodotti

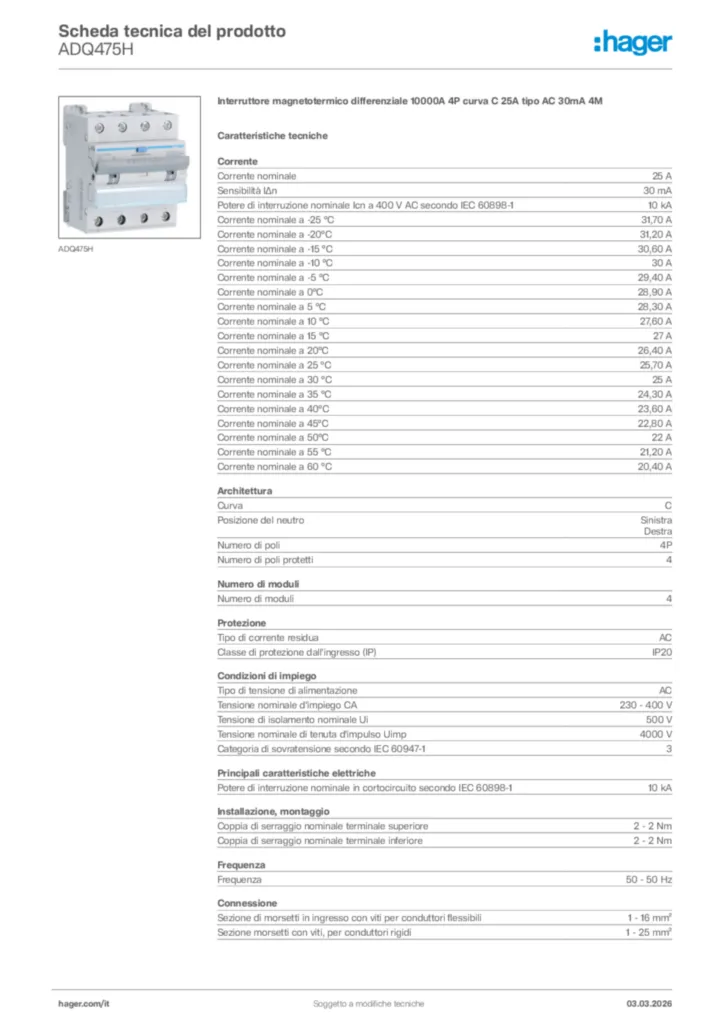

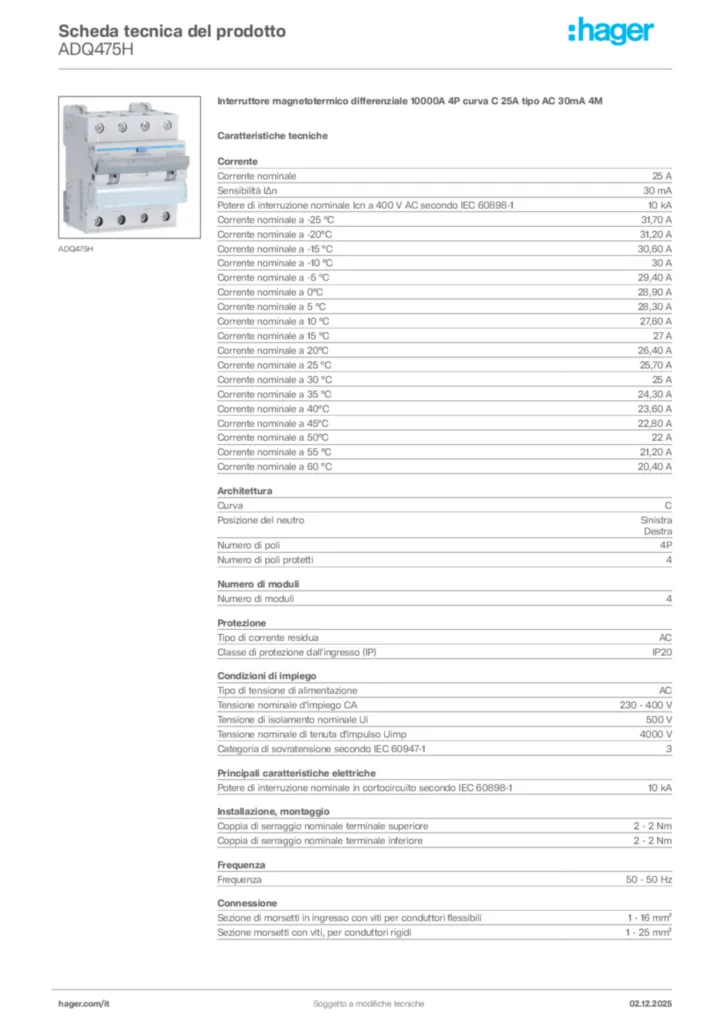

Scarica la scheda tecnica

Completa il tuo sistema

Bobina di minima tensione 2 accessori disponibili
Sganciatore di tensione 2 accessori disponibili
Rilascio per sottotensione e sovratensione 1 accessori disponibili
Blocco contatti ausiliari 2 accessori disponibili

Proprietà tecniche

Corrente nominale

25 A
Sensibilità IΔn

30 mA
Potere di interruzione nominale Icn a 400 V AC secondo IEC 60898-1

10 kA
Corrente nominale a -25 °C

31,70 A
Corrente nominale a -20°C

31,20 A
Corrente nominale a -15 °C

30,60 A
Corrente nominale a -10 °C

30 A
Corrente nominale a -5 °C

29,40 A
Corrente nominale a 0°C

28,90 A
Corrente nominale a 5 °C

28,30 A
Corrente nominale a 10 °C

27,60 A
Corrente nominale a 15 °C

27 A
Corrente nominale a 20°C

26,40 A
Corrente nominale a 25 °C

25,70 A
Corrente nominale a 30 °C

25 A
Corrente nominale a 35 °C

24,30 A
Corrente nominale a 40°C

23,60 A
Corrente nominale a 45°C

22,80 A
Corrente nominale a 50°C

22 A
Corrente nominale a 55 °C

21,20 A
Corrente nominale a 60 °C

20,40 A

Curva

C
Posizione del neutro

Sinistra, Destra
Numero di poli

4P
Numero di poli protetti

4

Numero di moduli

4

Tipo di corrente residua

AC
Classe di protezione dall'ingresso (IP)

IP20

‌Tipo di tensione di alimentazione

AC
Tensione nominale d'impiego CA

230 - 400 V
Tensione di isolamento nominale Ui

500 V
Tensione nominale di tenuta d'impulso Uimp

4000 V
Categoria di sovratensione secondo IEC 60947-1

3

Coppia di serraggio nominale terminale superiore

2 - 2 Nm
Coppia di serraggio nominale terminale inferiore

2 - 2 Nm
Coppia di serraggio nominale

2 - 2 Nm
Possibilità di montaggio a 360°

SÌ
Tipo di collegamento superiore per dispositivi modulari

Terminale a vite
Tipo di collegamento inferiore per dispositivi modulari

Biconnect

Potere di interruzione nominale in cortocircuito secondo IEC 60898-1

10 kA

Frequenza

50 - 50 Hz

Sezione di morsetti in ingresso con viti per conduttori flessibili

1 - 16 mm²
Sezione morsetti con viti, per conduttori rigidi

1 - 25 mm²

Classe di limitazione di energia I²t

3
Temperatura d’esercizio

-25 - 40 °C

Altezza

84 mm
Larghezza

71 mm
Profondità

70 mm

Tipo di connessione

Terminale a vite

Potenza dissipata totale

12,30 W

Valore ambientale

Ci impegniamo a migliorare le nostre prestazioni ambientali riducendo la nostra impronta ecologica e agendo al tempo stesso come facilitatore della sostenibilità per i nostri clienti.

Conformità ROHS SÌ
