Interruttore automatico magnetotermico differenziale con potere d'interruzione pari a 10000 A secondo CEI EN 61009-1 (Icn), tensione (Un) 400 V a 50-60 Hz. Adatto ad impianti del terziario e industriali, protegge da correnti di sovraccarico, cortocircuito e di guasto a terra. Caratterizzato da 4 poli protetti, curva di intervento C e corrente nominale (In) pari a 16 A, è dotato di dispositivo differenziale di tipo AC avente Idn pari a 30 mA e presenta un ingombro uguale a 4 moduli DIN.

EAN

3250611015857

Marca

Hager

Confezione

1 pezzo

Interruttori automatici magnetotermici differenziali

Interruttore magnetotermico differenziale 10000A 4P curva C 16A tipo AC 30mA 4M ADQ466H

Name: ADQ466H
Brand: Hager
SKU: ADQ466H
Price: 373.4 EUR

Prezzo

373,40 €

/ pezzo *

Trova un distributore

Accessori
Proprietà tecniche
Valore ambientale
Documenti
Più prodotti

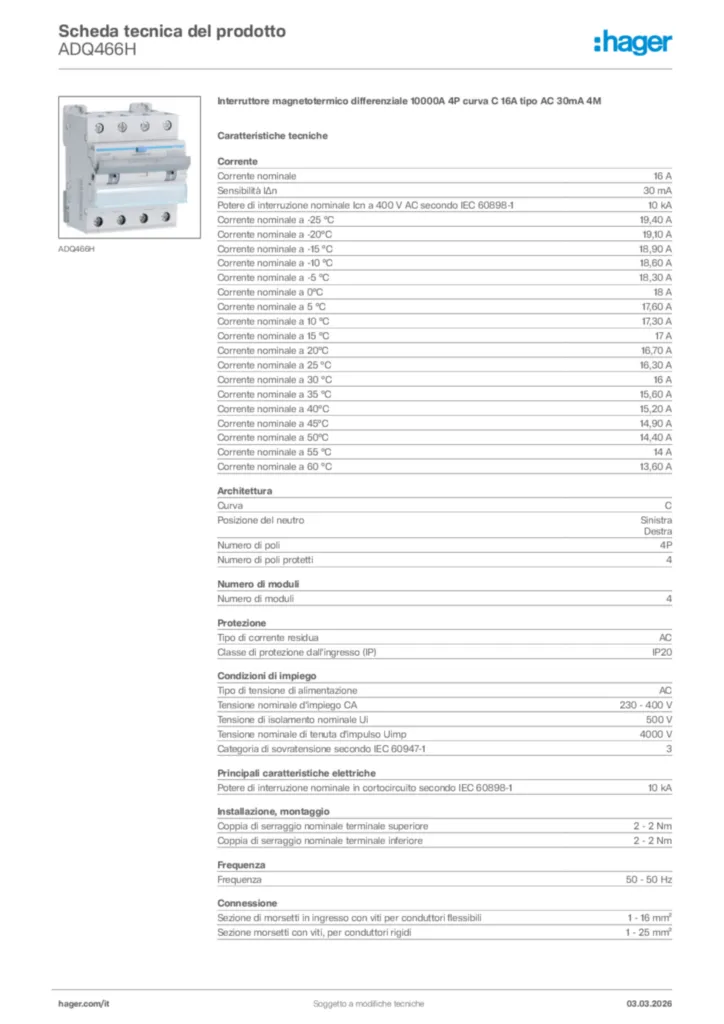

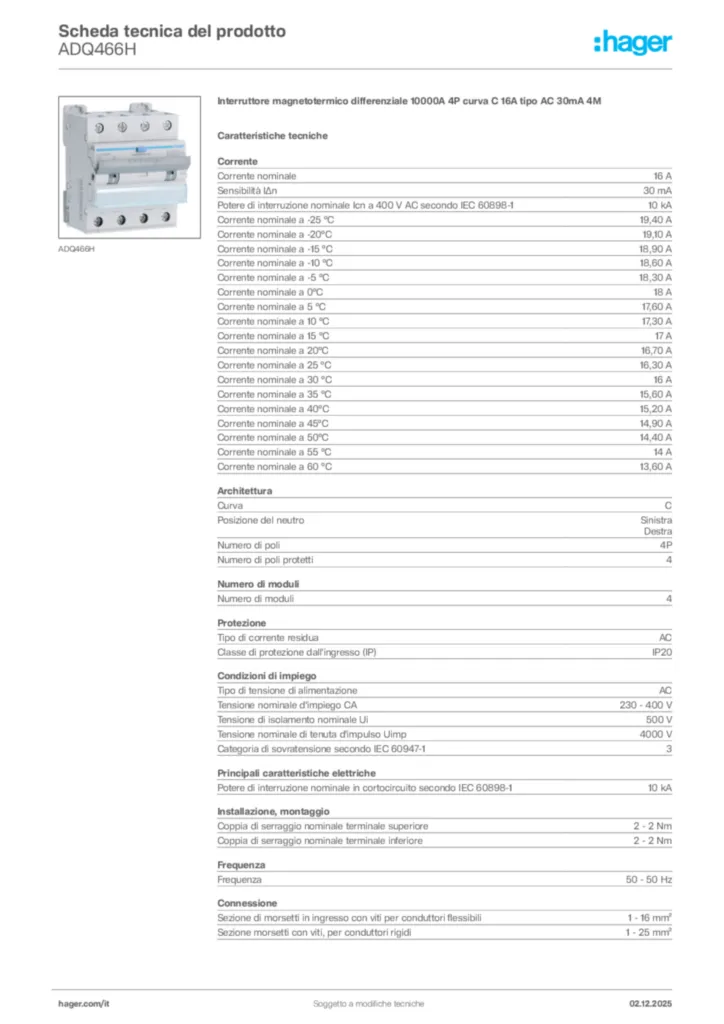

Scarica la scheda tecnica

Completa il tuo sistema

Bobina di minima tensione 1 accessori disponibili
Sganciatore di tensione 2 accessori disponibili
Rilascio per sottotensione e sovratensione 1 accessori disponibili
Blocco contatti ausiliari 2 accessori disponibili

Proprietà tecniche

Numero di poli

4P
Numero di poli protetti

4
Curva

C

Tipo di corrente residua

AC
Classe di protezione dall'ingresso (IP)

IP20

Potere di interruzione nominale in cortocircuito secondo IEC 60898-1

10 kA

Tensione di isolamento nominale Ui

500 V
Tensione nominale di tenuta d'impulso Uimp

4000 V
Tensione nominale d'impiego CA

230 - 400 V
Categoria di sovratensione secondo IEC 60947-1

3
‌Tipo di tensione di alimentazione

AC
Rigidità dielettrica

2 kV

Corrente nominale

16 A
Sensibilità IΔn

30 mA
Corrente nominale a -25 °C

19,40 A
Corrente nominale a -20°C

19,10 A
Corrente nominale a -15 °C

18,90 A
Corrente nominale a -10 °C

18,60 A
Corrente nominale a -5 °C

18,30 A
Corrente nominale a 0°C

18 A
Corrente nominale a 5 °C

17,60 A
Corrente nominale a 10 °C

17,30 A
Corrente nominale a 15 °C

17 A
Corrente nominale a 20°C

16,70 A
Corrente nominale a 25 °C

16,30 A
Corrente nominale a 30 °C

16 A
Corrente nominale a 35 °C

15,60 A
Corrente nominale a 40°C

15,20 A
Corrente nominale a 45°C

14,90 A
Corrente nominale a 50°C

14,40 A
Corrente nominale a 55 °C

14 A
Corrente nominale a 60 °C

13,60 A
Fattore di correzione della corrente nominale per 2 dispositivi affiancati

0,80
Valore di soglia min./max. di esercizio termico AC

1,13 - 1,45 A
Potere di interruzione di servizio Ics AC secondo IEC 60898-1

10 kA

Potenza dissipata totale

10,90 W

Frequenza

50 - 50 Hz

Max. altitudine

2000 m
Classe di limitazione di energia I²t

3
Temperatura d’esercizio

-25 - 40 °C
Temperatura di magazzino/trasporto

-55 - 70 °C
Grado di inquinam./IEC 60664/IEC 60947-2

2

Coppia di serraggio nominale terminale inferiore

2 - 2 Nm
Coppia di serraggio nominale terminale superiore

2 - 2 Nm
Tipo di collegamento inferiore per dispositivi modulari

Biconnect

Durata elettrica e numero di cicli

2000
Numero di manovre

4000

Sezione di morsetti in ingresso con viti per conduttori flessibili

1 - 16 mm²
Sezione morsetti con viti, per conduttori rigidi

1 - 25 mm²
Sezione morsetti di ingresso e uscita con viti, per cavi flessibili

1 - 16 mm²
Sezione morsetti di ingresso e uscita con viti, per cavi rigidi

1 - 25 mm²

Numero di moduli

4

Altezza

84 mm
Larghezza

71 mm
Profondità

70 mm

Valore ambientale

Ci impegniamo a migliorare le nostre prestazioni ambientali riducendo la nostra impronta ecologica e agendo al tempo stesso come facilitatore della sostenibilità per i nostri clienti.

Conformità ROHS Sì
