Disjoncteur Boitier Moulé h3+ P630 LSI 3P3D 630A 70kA FTC HEW630JR

EAN

3250613197933

Conditionnement

1 pièce

Accessoires
Caractéristiques techniques
Données environnementales
Documents
Plus de produits

Complétez votre système

Arbre de commande du disjoncteur 3 produit(s) disponible(s)
Bloc de contact auxiliaire 5 produit(s) disponible(s)
Dispositif d'alimentation des câbles auxiliaires 2 produit(s) disponible(s)
Câble de verrouillage des équipements auxiliaires 2 produit(s) disponible(s)
Déclencheur à sous-tension 8 produit(s) disponible(s)
bobine à émission 5 produit(s) disponible(s)

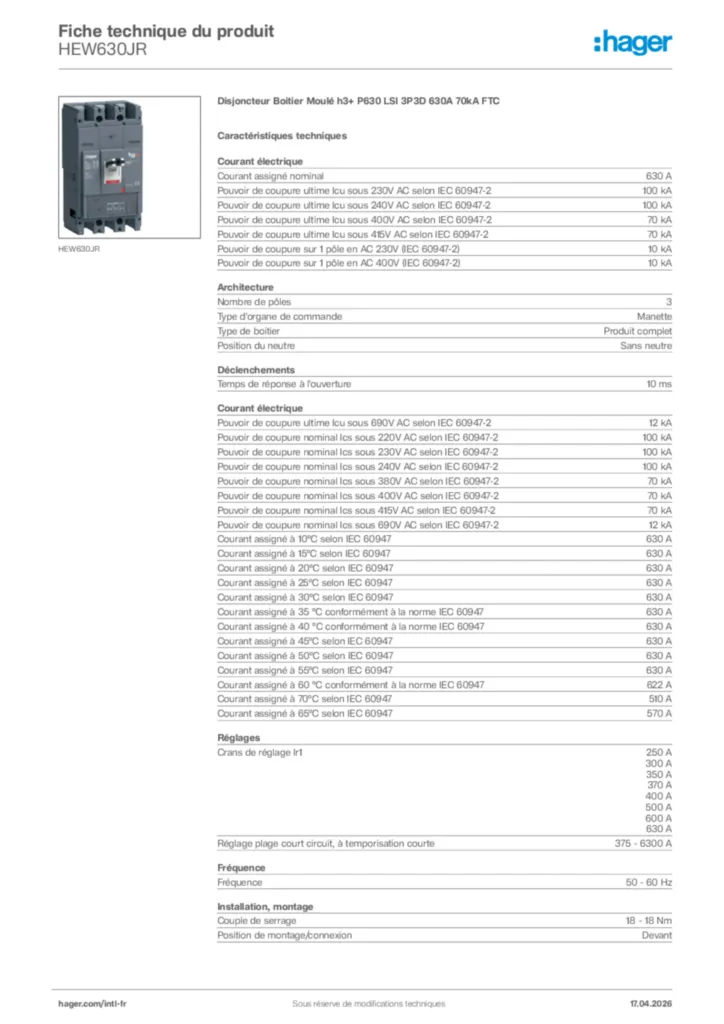

Caractéristiques techniques

Courant assigné nominal

630 A
Pouvoir de coupure ultime Icu sous 230V AC selon IEC 60947-2

100 kA
Pouvoir de coupure ultime Icu sous 240V AC selon IEC 60947-2

100 kA
Pouvoir de coupure ultime Icu sous 400V AC selon IEC 60947-2

70 kA
Pouvoir de coupure ultime Icu sous 415V AC selon IEC 60947-2

70 kA
Pouvoir de coupure sur 1 pôle en AC 230V (IEC 60947-2)

10 kA
Pouvoir de coupure sur 1 pôle en AC 400V (IEC 60947-2)

10 kA
Pouvoir de coupure ultime Icu sous 690V AC selon IEC 60947-2

12 kA
Pouvoir de coupure nominal Ics sous 220V AC selon IEC 60947-2

100 kA
Pouvoir de coupure nominal Ics sous 230V AC selon IEC 60947-2

100 kA
Pouvoir de coupure nominal Ics sous 240V AC selon IEC 60947-2

100 kA
Pouvoir de coupure nominal Ics sous 380V AC selon IEC 60947-2

70 kA
Pouvoir de coupure nominal Ics sous 400V AC selon IEC 60947-2

70 kA
Pouvoir de coupure nominal Ics sous 415V AC selon IEC 60947-2

70 kA
Pouvoir de coupure nominal Ics sous 690V AC selon IEC 60947-2

12 kA
Courant assigné à 10°C selon IEC 60947

630 A
Courant assigné à 15°C selon IEC 60947

630 A
Courant assigné à 20°C selon IEC 60947

630 A
Courant assigné à 25°C selon IEC 60947

630 A
Courant assigné à 30°C selon IEC 60947

630 A
Courant assigné à 35 °C conformément à la norme IEC 60947

630 A
Courant assigné à 40 °C conformément à la norme IEC 60947

630 A
Courant assigné à 45°C selon IEC 60947

630 A
Courant assigné à 50°C selon IEC 60947

630 A
Courant assigné à 55°C selon IEC 60947

630 A
Courant assigné à 60 °C conformément à la norme IEC 60947

622 A
Courant assigné à 70°C selon IEC 60947

510 A
Courant assigné à 65°C selon IEC 60947

570 A

Nombre de pôles

3
Type d'organe de commande

Manette
Type de boitier

Produit complet
Position du neutre

Sans neutre

Temps de réponse à l'ouverture

10 ms

Crans de réglage Ir1

250 A, 300 A, 350 A, 370 A, 400 A, 500 A, 600 A, 630 A
Réglage plage court circuit, à temporisation courte

375 - 6300 A

Fréquence

50 - 60 Hz

Couple de serrage

18 - 18 Nm
Position de montage/connexion

Devant

Tension assignée de tenue aux chocs

8000 V
Tension assignée d'isolement

800 V
Tension assignée d'emploi Ue

220 - 690 V

Déclencheur

LSI

Puissance dissipée totale sous IN

119 W
Puissance dissipée par pôle à In

39,6 W

Nombre contact auxiliaire inverseur

0
Nombre contact auxiliaire à ouverture

0
Nombre contact auxiliaire à fermeture

0

Classe de protection (IP)

IP4X

Température de service

-25 - 70 °C
Degré de pollution suivant IEC 60664/IEC 60947-2

3

Type de connexion / prise

Borne

Matériau du câble

Cuivre, Aluminium

Hauteur

260 mm
Largeur

140 mm
Profondeur

150 mm

Commande motorisée intégrée

Non

Compatible avec montage Rail DIN

Non
Compatible avec bloc différentiel

Oui
Utilisable pour les tableaux de distribution

Oui

Sens d'alimentation

Bornes amonts ou avales

Protection long retard (ltd) : temporisation (tr)

0,5 s, 1,5 s, 2,5 s, 5 s, 7,5 s, 9 s, 10 s, 12 s, 14 s, 16 s
Protection court retard (std) : courant (Isd)

1,5, 2, 3, 4, 5, 6, 7, 8, 10
Protection court retard (std) : temporisation (tsd)

50 ms, 100 ms, 200 ms, 300 ms, 400 ms
Protection instantanée (Ii) : crans de réglage

3, 4, 5, 6, 7, 8, 9, 10, 11
