Coffret quadro5 h 1100mm l 700mm p 260mm FM204
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
Porte/panneau de commande 2 produit(s) disponible(s) -
Bande de couverture 1 produit(s) disponible(s) -
Grille de ventilation 6 produit(s) disponible(s) -
Module de distribution pour appareils montés en série 36 produit(s) disponible(s) -
système de verrouillage 4 produit(s) disponible(s) -
Accessoires courants 1 produit(s) disponible(s)
Complétez votre système
-
FL236Z
Filtre, pour ventalisation, 67mm grille, 325x325mm
-
FL234ZFiltre, pour ventalisation, 20-32mm grille, 250x250mm
-
FL230ZFiltre, pour ventalisation, 20mm grille, 150x150mm, rechange
-
FL226ZGrille de ventilation Quadro+ IP54 h 325mm l 325mm p 33mm
-
FL224ZGrille de ventilation Quadro+ IP54 h 250mm l 250mm p 31mm
-
FL220ZGrille de ventilation IP54 h 150mm l 150mm p 28mm
-
UC331SKit com.man.HI125-400A 300X600
-
UC163PDkit 3x4P/3x3P BM Quadro.system H3+P160, 600x300, vertical
-
UC163Pkit 2xBM Quadro.system H3+P160, 600x300, vertical
-
UC162P
kit 1xBM Quadro.system H3+P160, 600x200, horizontal
-
UC162PP
kit 1xBM Quadro.system H3+P160, 600x200, horizontal, déconnectable
-
UC163PP
kit 2xBM Quadro.system H3+P160, 600x300, vertical, déconnectable
-
UC262PPkit 1xBM Quadro.system H3+P250, 600x200, horizontal, déconnectable
-
UC263PP
kit 2xBM Quadro.system H3+P250, 600x300, vertical, déconnectable
-
UC263PW
kit 1xBM Quadro.system H3+P250, 600x300, vertical, débrochable
-
UC163PIkit 2xBM Quadro.system H3+P160, vertical, pour interverrouillage
-
UC015HKit, quadro system, pour coffret métallique, MCCB, 160A, vertical, 200x600mm
-
UC011HKit, quadro system, pour coffret métallique, MCCB, 160A, horizontal, 300x600mm
-
UC013HKit, quadro system, pour coffret métallique, MCCB, 160A, horizontal, 150x600mm
-
UC021HKit, quadro system, pour coffret métallique, MCCB, 250A, vertical, 300x600mm
-
UC023HKit, quadro system, pour coffret métallique, MCCB, 250A, vertical, 400x600mm
-
UC127HKit, quadro system, pour coffret métallique, MCCB, 250A, horizontal, 200x600mm
-
UC335
Kit d'équipement isolant pour interrupteur 400A (ha966n) l500 h400
-
UC162XDKit 1xX160 vertical quadro evo 600x200
-
UC003Kit interrupteur à coupure apparente HA250-400 cde directe débrochable 300x600
-
UC464PMkit 2xBM Quadro.system H3+P630, 600x400, vertical, motorisé
-
FM635Kit d'association horizontale pour coffrets et armoires Quadro5
-
FM630Kit d'association verticale pour coffrets Quadro5
-
FM640Jeu de 2 pattes de fixation Quadro4 murale horizont. et vertic. livrées avec vis
-
UC969Ecrous-clips et vis M5 pour platine perforée (25 pièces) Quadro et Beha-set
-
UC992Entretoises, quadro system, M6 L80
-
UC856EVis, quadro system, seul-autotaraudeuse, pour coffret métallique, M6x10mm, 25pièces
-
UC323H
Kit, quadro system, pour coffret métallique, MCCB, vertical, 2x250, L600mm
-
UC321HMKit, quadro system, pour coffret métallique, MCCB, vertical, 2x250A, L350mm
-
UC321H
Kit, quadro system, pour coffret métallique, MCCB, vertical, 2x250A, L350mm
-
UC313H
Kit d'équipement isolant pour BM sans dif h125-160 l500 h150 hor.
-
UC311HKit d'équipement isolant pour BM avec-sans dif h125-160 l500 h300 vertical
-
UC239Plastron plein h 100 x l 600mm Quadro4 - Quadro5 - Quadro+
-
UC236Plastron plein h 600 x l 600mm Quadro4 - Quadro5 - Quadro+
-
UC235Plastron plein h 400 x l 600mm Quadro4 - Quadro5 - Quadro+
-
UC234Plastron plein h 300 x l 600mm Quadro4 - Quadro5 - Quadro+
-
UC233Plastron plein h 200 x l 600mm Quadro4 - Quadro5 - Quadro+
-
UC232Plastron plein h 150 x l 600mm Quadro4 - Quadro5 - Quadro+
-
UC231Plastron plein h 50 x l 600mm Quadro4 - Quadro5 - Quadro+
-
UC230Plastron plein h 75 x l 600mm quadro4 - quadro5 - quadro+
-
UC237Plastron, quadro.evo, pour coffret métallique, pleine, front, 800x600mm
-
UC3014x 92x92 trou kit, quadro.sys. 600x200 mm
-
UC300Plastron 2 App mesure + 2 commut H200 L600
-
UT88BEquerre simple fixation barres Cu 50X5mm quadro+
-
UT88AEquerre simple fixation barres Cu 25X5mm quadro+
-
KS72CBarre de cuivre, univers, 12x5x1000mm, avec 56 vis connecter, 5x8mm
-
UC875Connecteur boîtier moulé 160-250 horiz-JDB arrière
-
UC832Barre Cu perforée M6 250A 20X5 longueur 1000
-
UT87FBarre de cuivre, quadro system, perforée, 50x5mm, L400mm
-
UT87GBarre de cuivre, quadro system, perforée, 50x5mm, L700mm
-
UT87A
Barre de cuivre, quadro system, perforée, 25x5mm, L400mm
Caractéristiques techniques
Dimensions
-
Hauteur1110 mm
-
Largeur700 mm
-
Profondeur260 mm
-
Epaisseur du matériau des parois latérales2 mm
Sécurité
-
Classe de protection (IP)IP55
-
Type de verrouillagePar clé
-
Résistance aux chocs IKIK10
Equipement
-
Nombre de travée de large2
-
Nombre d'ouvertures pour plaques à bride2
-
Nombre de rangées7
Installation, montage
-
Montage surSocle monté dans le sol
-
Adapté à un usage extérieurNon
Matière
-
CouleurBlanc pur
-
Code RAL9010
-
TraitementThermolaquage
-
MatériauAcier
Couvercle, porte
-
Couvercle/porte transparent(e)Non
Courant électrique
-
Courant assigné nominal630 A
Données environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en agissant en tant que facilitateur de durabilité pour nos clients. En savoir plus
Attestations et documents
Documents
-
Product datasheet

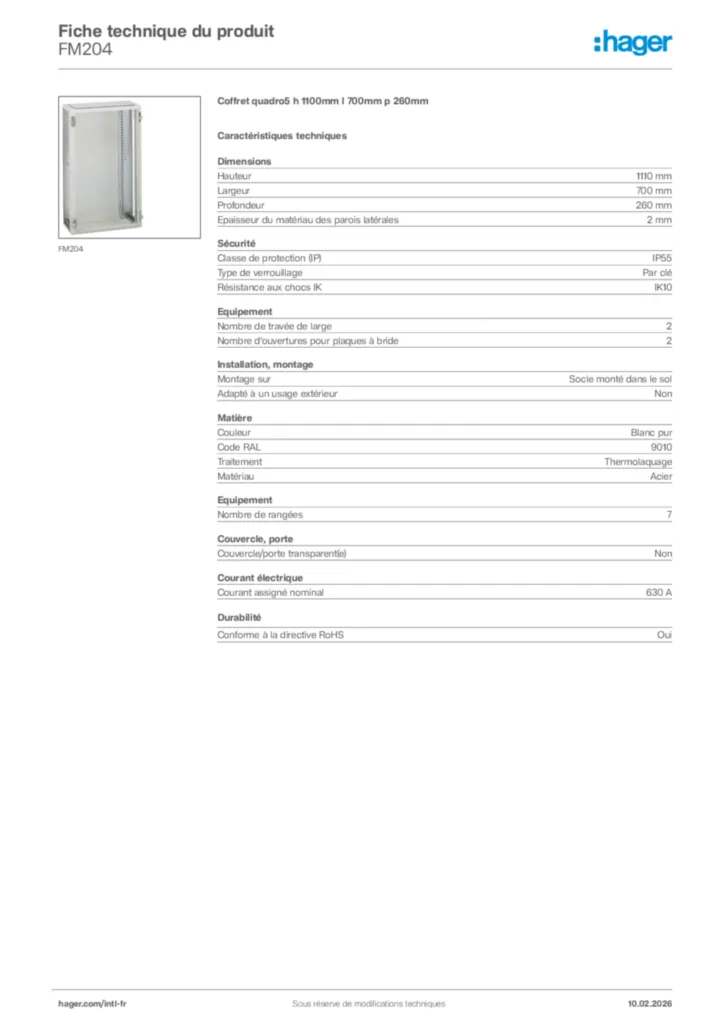

Hager Fiche technique du produit FM204
Coffret quadro5 h 1100mm l 700mm p 260mm
PDF -
Mode d'emploi
Mode d'emploi fr-FR, es-ES, pt-PT, el-GR 2023-11-09
PDF5,63 MB -
Déclaration de conformité
Declaration
Déclaration de conformité International 2022-10-25
PDF306,93 kB
Declaration
Déclaration de conformité International 2023-03-23
PDF284,72 kB
Declaration
Déclaration de conformité International 2023-03-23
PDF275,65 kB
Déclaration de conformité en-GB 2026-04-01
PDF539,93 kB
Déclaration de conformité en-GB 2026-04-01
PDF538,80 kB
EU-Konformitätserklärung ZAS132DFM2
Déclaration de conformité International 2022-10-25
PDF318,13 kB
