Armoire,quadro 5, en acier,2010x400x400mm FM119
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
Porte/panneau de commande 1 produit(s) disponible(s) -
Jeu de fixations de vis 1 produit(s) disponible(s) -
Bande de couverture 2 produit(s) disponible(s) -
Composants pour le câblage, l'entrée de câble et la fixation de câble 5 produit(s) disponible(s) -
Grille de ventilation 6 produit(s) disponible(s) -
Faisceau de câbles d'entrée et de sortie 9 produit(s) disponible(s)
Complétez votre système
-
A09800
Rail Din symétrique électrozingué bichromaté prof 10mm l 35mm long 2m
-
A08800
Rail Din symétrique électrozingué bichromaté prof 7.5mm l 35mm long 2m
-
UC915Support goulotte vertical Quadro4-Quadro5-Quadro+ acces
-
UC912Conduit de câbles général, 429x80x30mm, avec couver, L433mm
-
FM479Conduit câbles, quadro5, pour FM319
-
FL236Z
Filtre, pour ventalisation, 67mm grille, 325x325mm
-
FL234ZFiltre, pour ventalisation, 20-32mm grille, 250x250mm
-
FL230ZFiltre, pour ventalisation, 20mm grille, 150x150mm, rechange
-
FL226ZGrille de ventilation Quadro+ IP54 h 325mm l 325mm p 33mm
-
FL224ZGrille de ventilation Quadro+ IP54 h 250mm l 250mm p 31mm
-
FL220ZGrille de ventilation IP54 h 150mm l 150mm p 28mm
-
KZ075
Câble de raccordement, 500mm, noir, 10mm², avec fiche, pour Répartiteur multifiche
-
KZ074Câble de raccordement, 500mm, bleu, 10mm², avec fiche, pour Répartiteur multifiche
-
KZ052Câble de raccordement, 500mm, Noir, 6mm², avec fiche, pour Répartiteur multifiche
-
KZ051Câble de raccordement, 500mm, bleu, 6mm², avec fiche, pour répartiteur multifiche
-
KZ007Fiche à sertir, 4²-10² , pour Répartiteur multifiche
-
KZ005Câble de raccordement, 120mm, noir, 10mm², avec fiche, pour Répartiteur multifiche
-
KZ004Câble de raccordement, 120mm, bleu, 10mm², avec fiche, pour Répartiteur multifiche
-
KZ002Câble de raccordement, 120mm, noir, 6mm², avec fiche, pour Répartiteur multifiche
-
KZ001Câble de raccordement, 120mm, bleu, 6mm², avec fiche, pour Répartiteur multifiche
-
FM635Kit d'association horizontale pour coffrets et armoires Quadro5
-
UC969Ecrous-clips et vis M5 pour platine perforée (25 pièces) Quadro et Beha-set
-
UC992Entretoises, quadro system, M6 L80
-
UC821Equerres de montage Quadro se montent sur les supports UC824 et UC823
-
UC856EVis, quadro system, seul-autotaraudeuse, pour coffret métallique, M6x10mm, 25pièces
-
UC330HKit d'échange, quadro system, pour coffret métallique, 250A, L350mm
-
UC200Kit appareillage modulaire 10 modules h150mm l350mm
-
UC009Kit interrupteur à coupure apparente HA250-400 commande directe débro. 300x350
-
UC008Kit interrupteur à coupure apparente HA160 commande directe débrochable 300x350
-
UC010HKit, quadro system, pour coffret métallique, MCCB, 160A, vertical, 200x600mm
-
UC020HKit, quadro system, pour coffret métallique, MCCB, 250A, vertical, 300x350mm
-
UC030HKit, quadro system, pour coffret métallique, MCCB, 250A, vertical, 350x800mm
-
UC226Plastron plein h 600 x l 350mm Quadro4 - Quadro5 - Quadro+
-
UC225Plastron plein h 400 x l 350mm Quadro4 - Quadro5 - Quadro+
-
UC224Plastron plein h 300 x l 350mm Quadro4 - Quadro5 - Quadro+
-
UC223Plastron plein h 200 x l 350mm Quadro4 - Quadro5 - Quadro+
-
UC222Plastron plein h 150 x l 350mm Quadro4 - Quadro5 - Quadro+
-
UC221Plastron plein h 50 x l 350mm Quadro4 - Quadro5 - Quadro+
-
UC220Plastron plein h 75 x l 350mm Quadro4 - Quadro5 - Quadro+
-
UC227Plastron, quadro.evo, pour coffret métallique, pleine, front, 800x350mm
-
UC825Talon maintien Quadro4-Quadro5-Quadro+ 4P 630-1600A 1 ou 2 barres
-
UC824Support Quadro4-Quadro5-Quadro+ acces 4P 630-1600A 1 ou 2 barres sur chant
-
UC823Support Quadro4-Quadro5-Quadro+ acces 3P 630-1600A 1 ou 2 barres sur chant
-
UC822Talon maintien Quadro4-Quadro5-Quadro+ 3P 630-1600A 1 ou 2 barres
-
UC830Support pour jeu de barres étagé latéral quadro 250A pour barre 20x5mm
-
UC820Support barre Quadro4-Quadro5-Quadro+ 4P 160-250-630A arr à plat
-
UC811Traverse support barres Quadro4 - Quadro5 - Quadro+ jeux de barres 250 mm
-
UC817JEUX DE BARRES 2x(3P+N) 1250A-35kA
-
UC843Barre Cu perforée M6 32X5 longueur 1750
-
UT87A
Barre de cuivre, quadro system, perforée, 25x5mm, L400mm
-
UT87GBarre de cuivre, quadro system, perforée, 50x5mm, L700mm
-
UT87FBarre de cuivre, quadro system, perforée, 50x5mm, L400mm
-
UM92VBarre Cu gaine souple 40X6 800A longueur 2000
-
UC833Barre de cuivre, quadro plus, perforée, M6, L1750mm
-
UM92ZE
Barre Cu gaine souple 24X5 514A longueur 2000
-
UM92WE
Barre Cu gaine souple 24X8 678A longueur 2000
-
UM92VE
Barre Cu gaine souple 40X8 1040A longueur 2000
-
UT88BEquerre simple fixation barres Cu 50X5mm quadro+
-
UC832Barre Cu perforée M6 250A 20X5 longueur 1000
-
UC875Connecteur boîtier moulé 160-250 horiz-JDB arrière
-
KS72CBarre de cuivre, univers, 12x5x1000mm, avec 56 vis connecter, 5x8mm
-
UM92X
Barre Cu gaine souple 20X2 160A longueur 2000mm
-
UM92Y
Barre Cu gaine souple 20X3 250A longueur 2000mm
-
UM92Z
Barre Cu gaine souple 32X4 400A longueur 2000mm
-
UT88AEquerre simple fixation barres Cu 25X5mm quadro+
-
A099ERail Din symétrique perforé électrozingué bichromaté prof5mm l 15mm long 2m
-
A099CRail Din pour structure électrozingué bichromaté prof 15mm l 25mm long 2m
-
A099BRail Din symétrique électrozingué bichromaté prof 15mm l 25mm long 2m
-
A09900
Rail Din symétrique électrozingué bichromaté prof 15mm l 35mm long 2m
Caractéristiques techniques
Dimensions
-
Hauteur2010 mm
-
Largeur400 mm
-
Profondeur400 mm
-
Epaisseur du matériau des parois latérales1,20 mm
Sécurité
-
Classe de protection (IP)IP55
-
Classe de protectionClasse I
-
Type de verrouillageSans serrure
-
Résistance aux chocs IKIK10
Equipement
-
Nombre de travée de large1
-
Nombre d'ouvertures pour plaques à bride2
-
Nombre de rangées13
Installation, montage
-
Montage surFixation au sol
-
Adapté à un usage extérieurNon
Matière
-
CouleurBlanc pur
-
Code RAL9010
-
TraitementGalvanisé
-
MatériauAcier
Couvercle, porte
-
Nombre de portes0
-
Couvercle/porte transparent(e)Non
Courant électrique
-
Courant assigné nominal630 A
Données environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en agissant en tant que facilitateur de durabilité pour nos clients. En savoir plus
Attestations et documents
Documents
-
Product datasheet

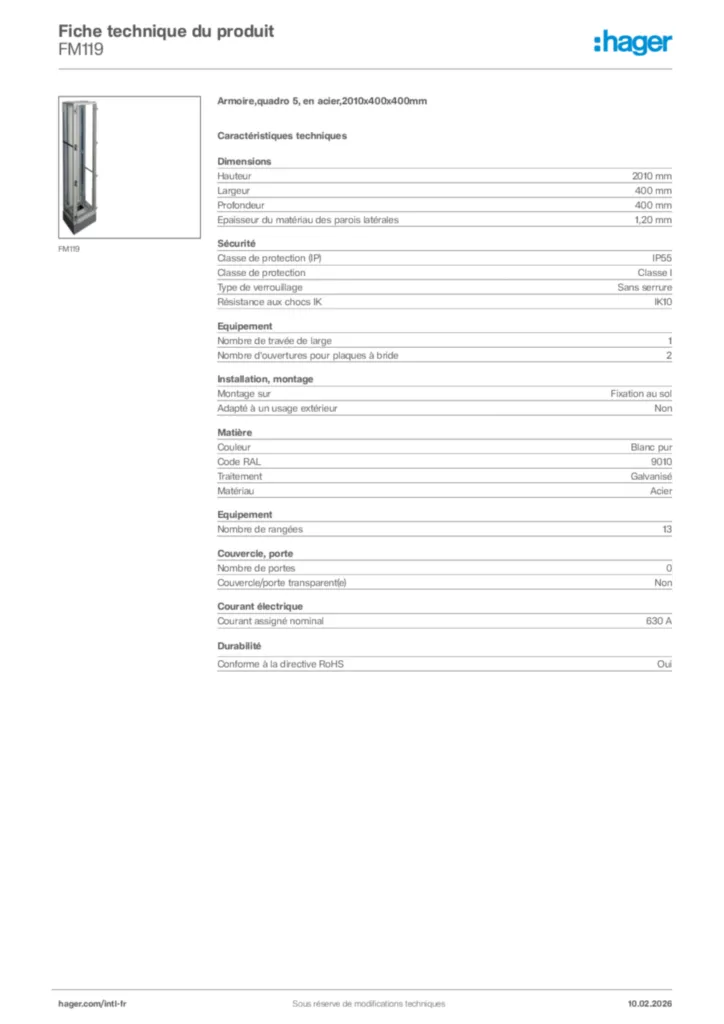

Hager Fiche technique du produit FM119
Armoire,quadro 5, en acier,2010x400x400mm
PDF -
Mode d'emploi
Mode d'emploi fr-FR, es-ES, pt-PT, el-GR 2023-11-09
PDF5,63 MB -
Déclaration de conformité
Declaration
Déclaration de conformité International 2023-03-23
PDF284,72 kB
Declaration
Déclaration de conformité International 2022-10-25
PDF306,93 kB
Declaration
Déclaration de conformité International 2023-03-23
PDF275,65 kB
EU-Konformitätserklärung ZAS132DFM2
Déclaration de conformité International 2022-10-25
PDF318,13 kB
