MKN520A - ΑΥΤΟΜΑΤΗ ΑΣΦΑΛΕΙΑ B 6KA 1P+N 20Α 1M

Υλικά ράγας

ΑΥΤΟΜΑΤΗ ΑΣΦΑΛΕΙΑ B 6KA 1P+N 20Α 1M MKN520A

Name: MKN520A
Brand: Hager
SKU: MKN520A
Price: 16.75 EUR

EAN

3250614318245

Συσκευασία

12 τμχ

Τιμή

16,75 €

/ τμχ

Προσθήκη σε λίστα

Αξεσουάρ
Τεχνικές ιδιότητες
Περιβαλλοντική αξία
Τεκμηρίωση
Περισσότερα προϊόντα

Κατεβάστε το φύλλο δεδομένων

Ολοκληρώστε το συστημά σας

Προαιρετικά αξεσουάρ

Αντάπτορες ράγας DIN 1 διαθέσιμα προϊόντα
Μηχανικά εξαρτήματα υλικών προστασίας ισχύος 1 διαθέσιμα προϊόντα
Βοηθητικές επαφές 2 διαθέσιμα προϊόντα
Πηνία εργασίας 2 διαθέσιμα προϊόντα
Πηνία έλλειψης τάσης 2 διαθέσιμα προϊόντα
Δείτε περισσότερα 8 άλλα διαθέσιμα προϊόντα

Τεχνικές ιδιότητες

Πόλοι

1P+N
Καμπύλη

B

Ονομαστικό ρεύμα

20 A
Ικανότητα βραχυκυκλώματος κατά IEC 60898-1 (50Hz)

6 kA
Ονομαστική ικανότητα διακοπής βραχυκυκλώματος σε 230V AC (IEC60898-1)

6 kA
Ελάχιστη/μέγιστη τιμή κατωφλίου της θερμικής λειτουργίας AC

1,13 - 1,45 A
Ονομαστικό ρεύμα στους -25°C

25,10 A
Ονομαστικό ρεύμα στους -20°C

24,70 A
Ονομαστικό ρεύμα στους -15°C

24,30 A
Ονομαστικό ρεύμα στους -10°C

23,80 A
Ονομαστικό ρεύμα στους -5°C

23,40 A
Ονομαστικό ρεύμα στους 0°C

22,90 A
Ονομαστικό ρεύμα στους 5°C

22,50 A
Ονομαστικό ρεύμα στους 10°C

22 A
Ονομαστικό ρεύμα στους 15°C

21,50 A
Ονομαστικό ρεύμα στους 20°C

21 A
Ονομαστικό ρεύμα στους 25°C

20,50 A
Ονομαστικό ρεύμα στους 30°C

20 A
Ονομαστικό ρεύμα στους 35°C

19,50 A
Ονομαστικό ρεύμα στους 40°C

18,90 A
Ονομαστικό ρεύμα στους 45°C

18,40 A
Ονομαστικό ρεύμα στους 50°C

17,80 A
Ονομαστικό ρεύμα στους 55°C

17,20 A
Ονομαστικό ρεύμα στους 60 °C

16,60 A
Ονομαστικό ρεύμα στους 65°C

15,90 A
Ονομαστικό ρεύμα στους 70°C

15,30 A
Συντελεστής διόρθωσης ονομαστικής έντασης ρεύματος για 2 συσκευές τοποθετημένες δίπλα-δίπλα

1
Συντελεστής διόρθωσης ονομαστικής έντασης ρεύματος για 3 συσκευές τοποθετημένες δίπλα-δίπλα

0,95
Συντελεστής διόρθωσης ονομαστικής έντασης ρεύματος για 4 και 5 συσκευές τοποθετημένες δίπλα-δίπλα

0,90
Συντελεστής διόρθωσης ονομαστικής έντασης ρεύματος για 6 συσκευές τοποθετημένες δίπλα-δίπλα

0,85

Ονομαστική ροπή σφίξιματος κάτω από τον ακροδέκτη

1,90 - 1,90 Nm
Ονομαστική ροπή σφίξιματος άνω ακροδέκτη

1,90 - 1,90 Nm
Τύπος σύνδέσεων για υλικά ράγας

Βιδωτοί ακροδέκτες
Τύπος κάτω σύνδεσης για υλικά ράγας

Βιδωτοί ακροδέκτες
Ονομαστική ροπή σύσφιξης

1,90 - 1,90 Nm

Ονομαστική ικανότητα διακοπής βραχυκυκλώματος Icn AC σύμφωνα με το IEC 60898-1

6 kA

Ονομαστική τάση λειτουργίας Ue

230 - 240 V
Τύπος τροφοδοσίας τάσης

AC
Ονομαστική τάση μόνωσης Ui

500 V
Ονομαστική τάση αντοχής σε κρουστικό ρεύμα Uimp

4.000 V
Μέγιστη τάση λειτουργίας

253 V
Κατηγορία υπέρτασης σύμφωνα με το IEC 60947-1

3

Συχνότητα

50 - 60 Hz

Αριθμός στοιχείων

1

Συνολική απώλεια ισχύος σε ονομαστικό ρεύμα In

3,90 W

Θερμοκρασία λειτουργίας

-25 - 70 °C
Max. Υψόμετρο

2.000 m

Διάρκεια ζωής προϊόντος, ηλεκτρική αντοχή σε κύκλους λειτουργίας

1.000
Αριθμός μηχανικών λειτουργιών

20.000

Κατηγορία προστασίας (IP)

IP20

Είδος σύνδεσης

Βιδωτοί ακροδέκτες
Ευθυγράμμιση άνω σύνδεσης για υλικά ράγας

Μετατοπισμένα τερματικά
Ευθυγράμμιση κάτω σύνδεσης για υλικά ράγας

Μετατοπισμένα τερματικά

Διατομή εισόδου με βίδες, για μαζικούς αγωγούς

1 - 25 mm²
Διατομή εισόδου με βίδες, για εύκαμπτους αγωγούς

1 - 16 mm²

Ύψος

84,70 mm
Πλάτος

17,50 mm
Βάθος

70 mm

Περιβαλλοντική αξία

Συμμόρφωση RoHS Ναί

Πιστοποιήσεις και έγγραφα

PEP - MCB 1P 6kA B-16A, 1 module (english)

PDF

39,21 MB

REACH declaration MKN520A (english)

PDF

103,10 kB

RoHS declaration MKN520A (english)

PDF

103,59 kB

Λήψεις

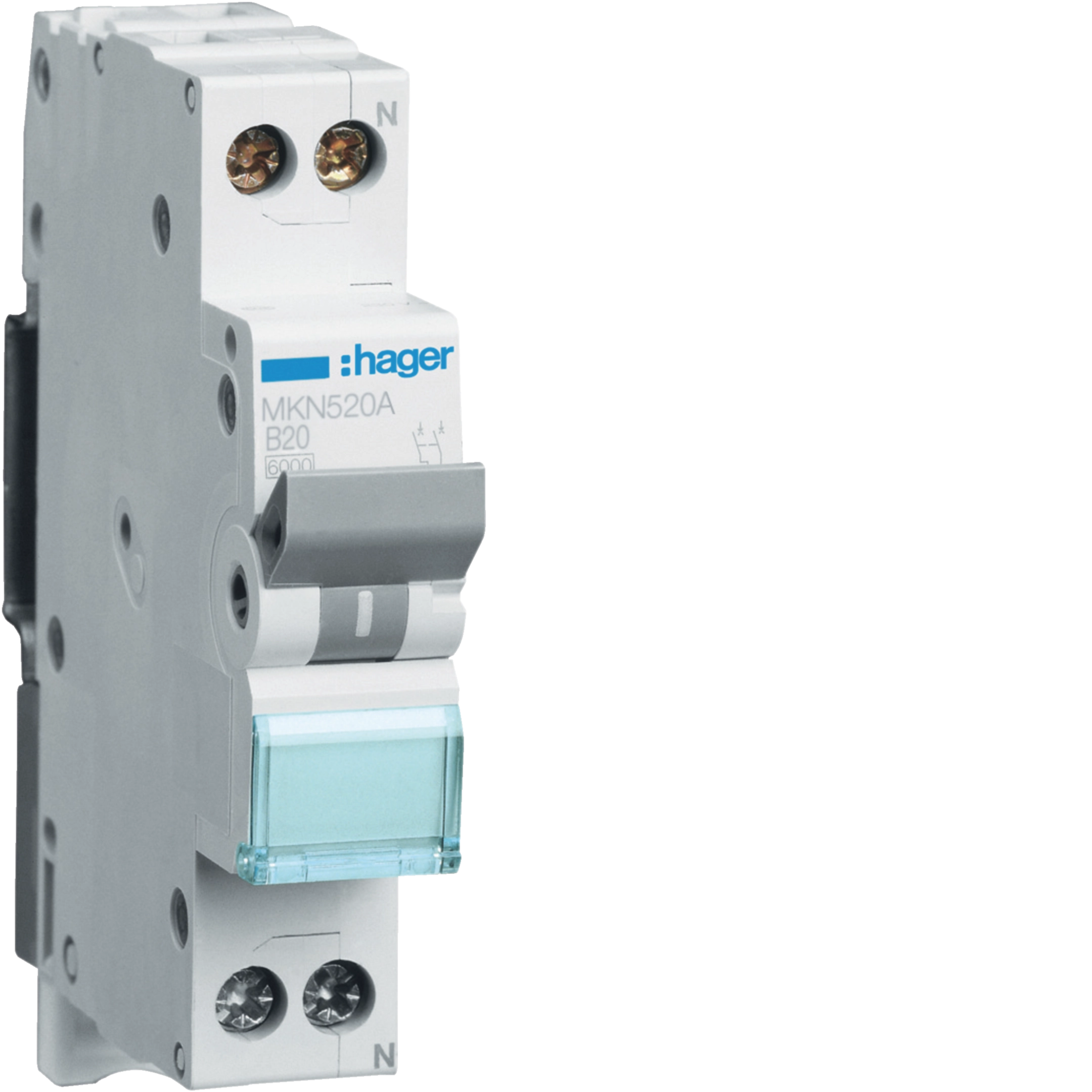

Εικόνα προϊόντος
