ΑΥΤΟΜΑΤΗ ΑΣΦΑΛΕΙΑ C 6KA 1X3Α MCN103

Name: MCN103
Brand: Hager
SKU: MCN103

EAN

3250614311109

Συσκευασία

12 τμχ

Παρόμοια προϊόντα:

MCN104

Αξεσουάρ
Τεχνικές ιδιότητες
Περιβαλλοντική αξία
Τεκμηρίωση

Κατεβάστε το φύλλο δεδομένων

Ολοκληρώστε το συστημά σας

Εξαρτήματα κλειδώματως και μανδάλωσης 2 διαθέσιμα προϊόντα
Μηχανικά εξαρτήματα υλικών προστασίας ισχύος 1 διαθέσιμα προϊόντα
Πηνία έλλειψης τάσης 1 διαθέσιμα προϊόντα
Πηνία εργασίας 2 διαθέσιμα προϊόντα
Βοηθητικές επαφές 2 διαθέσιμα προϊόντα
Αντάπτορες ράγας DIN 1 διαθέσιμα προϊόντα

Τεχνικές ιδιότητες

Ονομαστικό ρεύμα

3 A
Ονομαστική ικανότητα διακοπής βραχυκυκλώματος σε 230V AC (IEC60898-1)

6 kA
Μέγιστη ικανότητα διακοπής Icu κάτω από 400V (IEC/EN 60947-2)

10 kA
Ονομαστικό ρεύμα στους -15 °C

3,8 A
Ονομαστικό ρεύμα στους -10 °C

3,7 A
Ονομαστικό ρεύμα στους -5 °C

3,7 A
Ονομαστικό ρεύμα στους 0°C

3,6 A
Ονομαστικό ρεύμα στους 5 °C

3,5 A
Ονομαστικό ρεύμα στους 10 °C

3,4 A
Ονομαστικό ρεύμα στους 15 °C

3,3 A
Ονομαστικό ρεύμα στους 20°C

3,2 A
Ονομαστικό ρεύμα στους 25 °C

3,1 A
Ονομαστικό ρεύμα στους 30 °C

3 A
Ονομαστικό ρεύμα στους 35 °C

2,9 A
Ονομαστικό ρεύμα στους 40°C

2,8 A
Ονομαστικό ρεύμα στους 45°C

2,7 A
Ονομαστικό ρεύμα στους 50°C

2,6 A
Ονομαστικό ρεύμα στους 55 °C

2,4 A
Ονομαστικό ρεύμα στους 60 °C

2,3 A
Ονομαστικό ρεύμα στους 65 °C

2,2 A
Ονομαστικό ρεύμα στους 70 °C

2 A

Πόλοι

1P
Καμπύλη

C

Αριθμός στοιχείων

1

Ονομαστική ικανότητα διακοπής βραχυκυκλώματος Icn AC σύμφωνα με το IEC 60898-1

6 kA

Ονομαστική ροπή σφίξιματος άνω ακροδέκτη

2,80 - 2,80 Nm
Ονομαστική ροπή σφίξιματος κάτω από τον ακροδέκτη

2,80 - 2,80 Nm
Ονομαστική ροπή σύσφιξης

2,80 - 2,80 Nm
Τύπος κάτω σύνδεσης για υλικά ράγας

δυνατότητα χρήσης διχαλωτών μπαρών
Τύπος σύνδέσεων για υλικά ράγας

Βιδωτοί ακροδέκτες
Δυνατότητα τοποθέτησης 360°

Ναί

Ονομαστική τάση λειτουργίας Ue

230 - 400 V
Τύπος τροφοδοσίας τάσης

AC
Ονομαστική τάση μόνωσης Ui

500 V
Ονομαστική τάση αντοχής σε κρουστικό ρεύμα Uimp

4.000 V

Συχνότητα

50 - 60 Hz

Διατομή εισόδου και εξόδου με βίδες, για μαζικούς αγωγούς

1 - 35 mm²
Διατομή εισόδου και εξόδου με βίδες, για εύκαμπτους αγωγούς

1 - 25 mm²
Διατομή εισόδου με βίδες, για εύκαμπτους αγωγούς

1 - 25 mm²
Διατομή εισόδου με βίδες, για μαζικούς αγωγούς

1 - 35 mm²
Εύκαμπτος αγωγός διατομής

1 - 25 mm²
Διατομή άκαμπτου αγωγού

1 - 35 mm²

Κατηγορία προστασίας (IP)

IP20

Βαθμός ρύπανσης σύμφωνα με IEC 60664 / IEC 60947-2

2
Κλάση περιορισμού ενέργειας I²t

3
Προστασία από υγρασία

Για όλα τα κλίματα
Θερμοκρασία λειτουργίας

-25 - 70 °C

Συνολική απώλεια ισχύος σε ονομαστικό ρεύμα In

1,90 W

Είδος σύνδεσης

Βιδωτοί ακροδέκτες
Ευθυγράμμιση άνω σύνδεσης για υλικά ράγας

Ευθυγραμμισμένα τερματικά
Ευθυγράμμιση κάτω σύνδεσης για υλικά ράγας

Ευθυγραμμισμένα τερματικά

Ύψος

83 mm
Πλάτος

17,50 mm
Βάθος

70 mm

Περιβαλλοντική αξία

Συμμόρφωση RoHS Ναί

Πιστοποιήσεις και έγγραφα

PEP document en-GB 2025-11-20

PDF

67,85 MB

Hager REACH declaration MCN103

PDF

Hager RoHS report MCN103

PDF

Λήψεις

Εικόνα προϊόντος

Εικόνα προϊόντος MCN103
Product datasheet

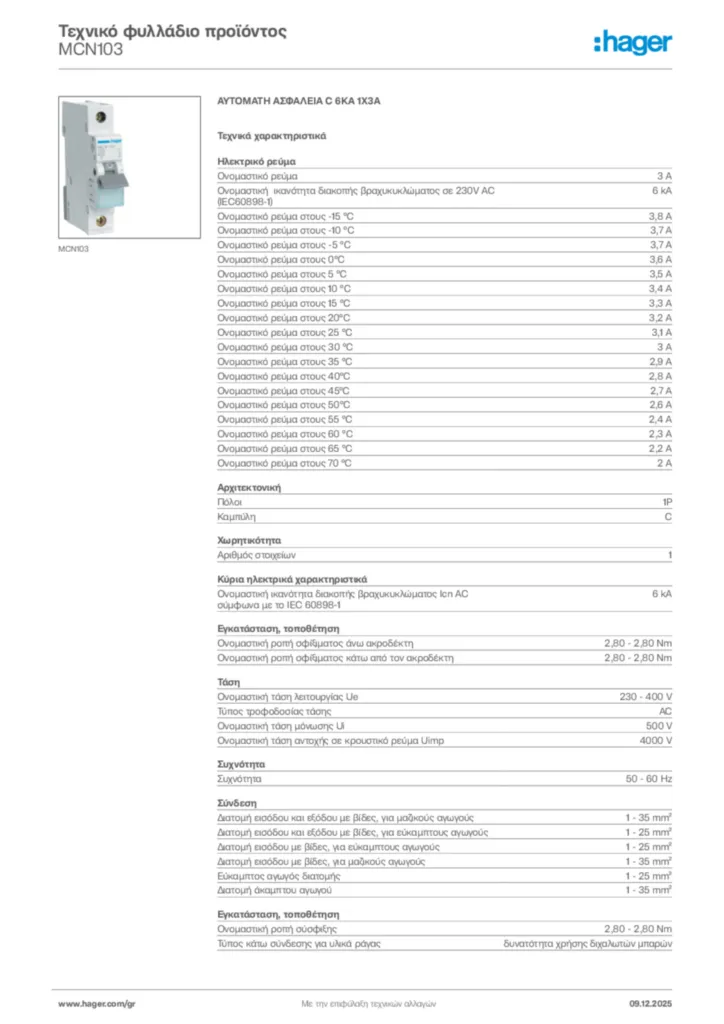

Hager Τεχνικό φυλλάδιο προϊόντος MCN103
